Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000, 70442-18

Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70442-18
Наименование СИ	Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ	РВС-20000, РВСП-20000
Изготовитель	ПАО "Транснефть", г.Москва
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:

- резервуары со стационарной крышей без понтона (РВС);

- резервуары со стационарной крышей с понтоном (РВСП).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»).

Таблица 1 - Номера резервуаров и их местонахождение

Номера резервуаров	Местонахождение, адрес
Резервуары вертикальные стальные цилиндрические РВС-20000
1	Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), Челябинская обл., г. Миасс, п. Ленинск
Резервуары вертикальные стальные цилиндрические РВСП-20000
6	Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), Челябинская обл., г. Миасс, п. Ленинск
3, 4, 5	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино», Республика Башкортостан, Уфимский район, п. Нурлино

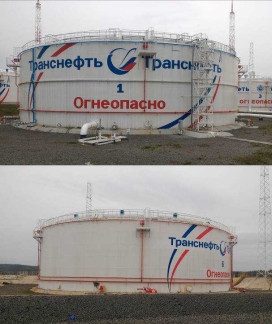

Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-20000 представлен на рисунках 1, 2.

Программное обеспечение

отсутствует.

Технические характеристики

Наименование характеристики	Значение
	РВС-20000	РВСП-20000
Номинальная вместимость, м3	20000
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	±0,1
Средний срок службы, лет, не менее	20
Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа	от -50 до +55 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Резервуар вертикальный стальной цилиндрический РВС-20000	1 шт.
Паспорт	1 экз.
Градуировочная таблица	1 экз.
Резервуар вертикальный стальной цилиндрический РВСП-20000	4 шт.
Паспорт	4 экз.
Градуировочная таблица	4 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный номер 29631-05);

- рулетка измерительная металлическая Р20У2Г (регистрационный номер 51171-12);

- толщиномер ультразвуковой Булат-1М (регистрационный номер 21391-08), диапазон измерений толщины от 0,8 до 50 мм;

- нивелир оптический RGK N-32 (регистрационный номер 46965-11), допускаемая СКП измерений превышения на 1 км двойного хода 1,5 мм;

- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 34005-07), номинальная шкала рейки 3000 мм;

- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;

- штангенциркуль торговой марки «Калиброн» двусторонний с глубиномером с цифровым отсчетным устройством (регистрационный номер 57709-14), диапазон измерений от 0 до 300 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
