Автоцистерна АЦ-9,1, 70444-18

Назначение

Автоцистерна АЦ-9,1, является транспортной мерой полной вместимости и предназначен для транспортирования и кратковременного хранения нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Принцип действия автоцистерны АЦ-9,1 (далее-АЦ) основан на измерении объема жидкости, залитой под мерный угольник (уровень налива), приваренный к горловине обечайки цистерны.

Автоцистерна АЦ-9,1 состоит из сварной цистерны овального сечения, изготовленной из листового железа и установленной на шасси Урал-4320-1951-40.

Корпус цистерны состоит из обечайки, двух овальных днищ, ограничивающих цистерну с торцов, внутри имеются перегородки-волнорезы с отверстиями-лазами.

В верхней части цистерны приварена прямоугольная горловина, на которой установлен заливной люк, который крепится с помощью болтов, гаек и шайб.

Кроме того, на заливном люке смонтирован дыхательный клапан, патрубок для отвода паров нефтепродуктов.

К внутренней стенке обечайки горловины приварен мерный угольник, указывающий максимальный верхний уровень налива и предназначен для визуального контроля наполнения цистерны топливом до калиброванного объёма.

К горизонтальной полке угольника, заподлицо с краем полки, прикреплена с помощью заклепок накладная алюминиевая пластина. Угольник приварен к горловине и скреплен со стенкой горловины с помощью заклепки из цветного металла.

Внизу цистерны смонтирован донный клапан для слива нефтепродуктов.

Корпус цистерны крепится к раме автомобиля Урал-4320-1951-40.

АЦ рассчитана на эксплуатацию при безгаражном хранении.

Общий вид средства измерений представлен на рисунке 1.

Место пломбировки от несанкционированного доступа представлен на рисунке 2.

Программное обеспечение

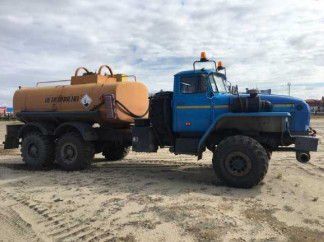

Рисунок 1 - Общий вид средства измерений АЦ-9,1.

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на маркировочную табличку, установленную на горловине цистерны, фотохимическим способом и на титульном листе паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

-    мерник эталонный 2 разряда по ГОСТ 8.470-82, вместимость 2015,000 дм , регистрационный номер 62849-15;

-    мерник металлический эталонный 1 разряда М1Р-100-01, вместимость 100 дм , регистрационный номер 67392-17;

-    секундомер механический СОП-пр-2а-2-010 класс точности 2, регистрационный номер 11519-88;

-    рулетка измерительная Р10У3К, диапазон измерений от 0 до 10 м, регистрационный номер 26278-04;

-    весы автомобильные циферблатные 5003РС-60Ц3Ас, диапазон измерений от 1 до 60 т, регистрационный номер;

-    штангенциркуль электронный ШЦЦ-П-250-630-0,1, диапазон измерений от 250 до 630 мм, регистрационный номер 36680-08;

-    термометр ТЛ-4, диапазон измерения температуры от 0 до плюс 55 оС, регистрационный номер в Федеральном информационном фонде средств измерений 303-61;

-    стеклянные меры вместимости (цилиндры) по ГОСТ 1770-74;

-    контрольный уровень по ГОСТ 9392-2009;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на заклепку угольника уровня налива топлива в горловине цистерны ударным способом и на свидетельство поверки в месте подписи поверителя.

Сведения о методах измерений

Методика измерений согласно ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Нормативные документы

ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.600 - 2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки Техническая документация ООО ПФК «Трансмастер»
