| Номер в госреестре | 70449-18 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | ИКС-200А |
| Изготовитель | Общество с ограниченной ответственностью "Челэнергоприбор" (ООО "Челэнергоприбор"),г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры ИКС-200А (далее - микроомметры) предназначены для измерения электрических сопротивлений постоянному току, в том числе электрического сопротивления контактов коммутационных устройств, контактных соединений, а также для измерений и контроля электрического сопротивления при производстве, ремонте и регламентном обслуживании низкоиндуктивных электрических аппаратов.
Микроомметры ИКС-200А выполняют измерение электрического сопротивления четырехзондовым (четырехточечным) методом. Во время измерения через токовые зонды по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных зондов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход микроомметра, где преобразуется в цифровой код. Микроконтроллер прибора, с учетом необходимых поправок, рассчитывает значение сопротивления и выводит его на индикатор, расположенный на внешней панели.
Прибор собран в пластиковом корпусе, имеющем гнезда для подключения соединительных проводов и разъем для подключения зарядного устройства. На поверхности корпуса имеется окно индикатора и кнопки управления.
Микроомметр работает от аккумуляторной литий-железо-фосфатной батареи.
Конструкция предусматривает возможность пломбирования корпуса прибора после его поверки для предотвращения несанкционированных вмешательств в схемы включений приборов.
Область применения: предприятия энергетики, производство и передача электроэнергии.

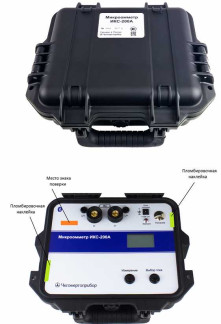

Внешний вид измерителей, места пломбирования и место нанесения знака поверки показаны на рисунке 1.
Рисунок 1
Программное обеспечение прибора обеспечивает его работоспособность, выбор диапазона измерения, контроль измерительного тока. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IKS-200A |
| Номер версии (идентификационный номер ПО) | не ниже v.1.0.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измеряемых электрических сопротивлений, Ом | от 0,000001 до 0,100000 |
| Пределы измерения сопротивления при измерительном токе 100 А и 200 А | от 0,000001 до 0,001000 |
| Пределы измерения сопротивления при измерительном токе 50 А | от 0,000001 до 0,010000 |
| Пределы измерения сопротивления при измерительном токе 10 А | от 0,000001 до 0,100000 |
| Пределы допускаемой основной относительной погрешности измерения сопротивления (R), % | ±[0,1+0,005(Rk*/R-1)] |
| Пределы допускаемой дополнительной относительной основной погрешности измерения сопротивления (R), при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 10 °С, % | ±[0,1+0,005(Rk*/R-1)] |
| Пределы допускаемой дополнительной относительной основной погрешности измерения сопротивления (R), при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, % | ±[0,1+0,005(Rk*/R-1)] |
| Время готовности к работе после включения питания, с, не более | 5 |
| Время одного измерения, с | до 30 |
| Интервал времени между измерениями, с, не менее | 10 |
| * Rк - верхнее значение диапазона измерения сопротивления | |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Диапазон температур в нормальных условиях применения, °С | от +15 до +25 |
| Относительная влажность при нормальных условиях, % | от 30 до 80 |
| Диапазон рабочих условий атмосферного давления, кПа | от 84 до 106,7 |
| Диапазон рабочих температур, °С | от -20 до +40 |
| Относительная влажность воздуха при +30 °С, не более, % | 90 |
| Диапазон температур транспортирования и хранения, °C | от -25 до +55 |
| Количество разрядов отображаемых на индикаторе | 5 |
| Тип аккумулятора | литий-железо-фосфатный |
| Время заряда аккумуляторной батареи, ч, не более | 4 |
| Потребляемая мощность при заряде аккумуляторной батареи, Вт, не более | 40 |
| Напряжение постоянного тока на входе встроенного зарядного устройства, В | 18 |
| Габаритные размеры прибора (длинахширинахвысота), мм, не более | 305x245x115 |
| Масса прибора без соединительных проводов, кг, не более | 4,2 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на лицевой панели измерителя, а также титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.
Комплектность измерителя приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Микроомметр ИКС-200А | - | 1 |
| Соединительный провод со щупом в виде зажима типа «крокодил», обеспечивающий 4-проводную схему измерения | - | 2 |
| Руководство по эксплуатации | ПТМР.411212.021 РЭ | 1 |
| Паспорт | ПТМР.411212.021 ПС | 1 |
| Методика поверки (поставляется по требованию потребителя) | ПТМР.411212.021 МП | 1 |
осуществляется по документу ПТМР.411212.021 МП «Микроомметры ИКС-200А. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2017 г.
Основные средства поверки:
однозначная мера электрического сопротивления Р310 номиналом 0,001 Ом, кл.т. 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р310 номиналом 0,01 Ом, кл.т.0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р321 номиналом 0,1 Ом, кл.т. 0,1 (регистрационный номер в Федеральном информационном фонде 1162-58); однозначная мера электрического сопротивления Р323 номиналом 0,0001 Ом, кл.т. 0,05 (регистрационный номер в Федеральном информационном фонде 1683-62); однозначная мера электрического сопротивления Р331 номиналом 100 Ом, кл.т. 0,05 (регистрационный номер в Федеральном информационном фонде 1162-58); магазин сопротивления Р4834 кл.т. 0,02 (регистрационный номер в Федеральном информационном фонде 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю сторону измерителя в виде голографической наклейки и в виде оттиска в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 23706-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.43-021-71693739-2017 Микроомметры ИКС-200А. Технические условия
