Устройства сбора и передачи данных МИРТ-881, 70453-18

Назначение

Устройства сбора и передачи данных «МИРТ-881» (далее - УСПД) предназначены для синхронизации собственной шкалы времени относительно шкалы UTC(SU), синхронизации времени счетчиков электрической энергии, имеющих встроенные часы, а также для сбора, накопления, хранения и передачи накопленной информации со счетчиков энергоресурсов на верхний уровень информационно-измерительных систем.

Описание

Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом, сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.

УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе, и выполняют следующие функции:

-    контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;

-    управление изменяемыми параметрами счетчиков с цифровым интерфейсом;

-    сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;

-    накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы.

УСПД имеет аппаратную и программную блокировку доступа к изменяемым параметрам.

Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по цифровым интерфейсам связи при помощи технологического программного обеспечения MeterTools и RadioAccess.

Работа УСПД происходит в двух режимах - опроса и синхронизации.

В режиме синхронизации: производится синхронизация УСПД по точному времени через интернет, осуществляется опрос и синхронизация текущего времени счетчиков.

В режиме опроса: УСПД собирает информацию с счетчиков энергоресурсов. При первом обращении к счетчику происходит считывание заводской информации, затем через заданные временные интервалы считывается абонентская информация. При всех последующих обращениях к счетчику считываются его конфигурация, время и текущие показания.

УСПД изготавливаются в различных корпусах, имеют единый интерфейс и метрологические характеристики распространяются на всю линейку.

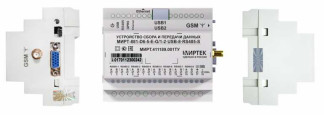

Внешний вид УСПД приведен на рисунках 1-8.

Место

установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

ft tJLf&lOp %•-

Рисунок 3 - Общий вид УСПД в корпусе типа D7

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Лист № 4 Всего листов 9

Место установки

пломбы с оттиском    “■ h ’"т ’

знака поверки

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

CD © (D__@_© ©

МИРТ-881 -ХХХХ-ХХХХХ-ХХХХХХХХХ - ...ХХХХХХХХХ- X -хххххх

© Тип УСПД

k Тип корпуса

WD2 - для установки на щиток и DIN-рейку, модификация 2

WD3 - для установки на щиток и DIN-рейку, модификация 3

W32 - для установки на щиток, модификация 32

D6 - для установки на DIN-рейку, модификация 6

D7 - для установки на DIN-рейку, модификация 7

D35 - для установки на DIN-рейку, модификация 35

SP1 - для установки на опору ЛЭП, модификация 1

SP31 - для установки на опору ЛЭП, модификация 31

1 Номинальное напряжение 220 - 220 В - переменного тока 3*220 - 3x220/380 B - переменного тока 230 - 230 В - переменного тока 3*230 - 3x230/400 B - переменного тока 24 - 24 В - постоянного тока 5 - 5 В - постоянного тока

© Тип интерфейса (количество зависит от исполнения) kG/n - радиоинтерфейс GSM/GPRS, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9) kE - интерфейс Ethernet, где k - количество интерфейсов (от 1 до 9) kRFWF - радиоинтерфейс Wi-Fi, где k - количество интерфейсов (от 1 до 9) kRFLT - радиоинтерфейс LTE, где k - количество интерфейсов (от 1 до 9) kUSB - интерфейс USB, где k - количество интерфейсов (от 1 до 9) kCAN - интерфейс CAN, где k - количество интерфейсов (от 1 до 9) kRS232 - интерфейс RS-232, где k - количество интерфейсов (от 1 до 9) kRS485 - интерфейс RS-485, где k - количество интерфейсов (от 1 до 9) kRF433/n - радиоинтерфейс 433 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9) kRF868/n - радиоинтерфейс 868 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса kRF2400/n - радиоинтерфейс 2400 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса kPF/n - PLC- модем с FSK- модуляцией, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9), kPO/n - PLC-модем с OFDM-модуляцией, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (Нет символа) - интерфейс отсутствует

© Наличие индикации УСПД

S - упрощенная индикация (светодиоды)

A - расширенная индикация (светодиоды и ЖК дисплей)

(Нет символа) - индикация отсутствует

© Дополнительные функции H - датчик магнитного поля

I/n - дискретный вход, где n - количество входов (от 1 до 9)

J - изоляция интерфейсов

kGP/n - GPS/Глонасс модуль, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса K - возможность подключения клавиатуры L - подсветка индикатора M - возможность подключения монитора

O - оптопорт

Q/n - дискретный выход, где n - количество выходов (от 1 до 9)

SD - SD карта

U - защита целостности корпуса

V/n-электронная пломба, где n может принимать значения:

1    - электронная пломба на корпусе

2    - электронная пломба на крышке зажимов

3    - электронные пломбы на корпусе и крышке зажимов Y - защита от замены деталей корпуса

Z - резервный источник питания, где n - номер модификации (от 1 до 9)

(Нет символа) - индикация отсутствует

Программное обеспечение

Программное обеспечение по своей структуре делится на метрологически значимую (измерительная) и незначимую части (не измерительная). Контрольная сумма метрологически значимой (измерительной) не изменяется, в то время как контрольная сумма метрологически незначимой (не измерительной) части может изменяться при обновлении.

Идентификационные данные ПО метрологически значимой части представлены в таблице 1.

Конструкция УСПД обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - габаритные размеры и масса

Знак утверждения типа

наносится на корпус УСПД офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-4643-441-2017 «ГСИ. Устройства сбора и передачи данных «МИРТ-881». Методика поверки», утвержденному ФБУ «Ростест-Москва» 26 сентября 2017 г. Основные средства поверки:

- Тестер-анализатор пакетных сетей МАКС-ЕМК исполнение «Е» (регистрационный номер в Федеральном информационном фонде 63631-16);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

МИРТ.411189.001ТУ Устройства сбора и передачи информации «МИРТ-881». Технические условия
