| Номер в госреестре | 70454-18 |
| Наименование СИ | Газоанализаторы фторида водорода |
| Обозначение типа СИ | LGR мод. Ultraportable |
| Изготовитель | "Los Gatos Research, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы фторида водорода LGR модель Ultraportable (далее - газоанализаторы) предназначены для измерений объемной доли фторида водорода в воздушных средах.
Принцип действия газоанализаторов - оптический, основан на спектроскопии внутрирезонаторного поглощения. Метод заключается в измерении поглощения излучения анализируемой пробой газовой смеси, которой заполняется оптический резонатор высокой добротности.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. В результате обработки поступающего с приемника сигнала определяется поглощение излучения, которое прямо пропорционально содержанию фторида водорода в анализируемой пробе газовой смеси. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме. Газоанализатор является переносным прибором в корпусе в виде транспортного чемодана. Результаты измерений отображаются на экране монитора или планшетного компьютера.

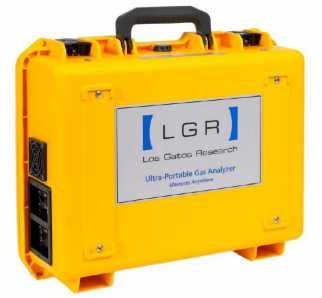

Общий вид газоанализатора, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Место пломбирования
Место для нанесения знака поверки
[ LGR ]
L I ц;
Рисунок 1 - Общий вид газоанализаторов фторида водорода LGR модель Ultraportable
Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет объемной доли фторида водорода;
- передача результатов измерений по интерфейсу цифровой связи;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней цифровой связи.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ultraportable HF analyzer |
| Номер версии (идентификационный номер) ПО | не ниже 73a71bc |
Метрологические и технически характеристики
Таблица 2 - Основные метрологические характеристики
| Диапазон показаний объемной доли фторида водорода, млн-1 | Диапазон измерений объемной доли фторида водорода, млн-1 | Пределы допускаемой основной погрешности, % | |
| приведенной (у) | относительной (5) | ||
| от 0 до 30 | от 0 до 0,6 включ. св. 0,6 до 2,0 | ±20 | ±20 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,1 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочий условий, в долях от предела допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий, на каждые 5 кПа, в долях от предела допускаемой основной погрешности | ±0,1 |
| Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание в воздухе которых указан в Руководстве по эксплуатации на газоанализатор, и содержание которых <0,5 ПДК по ГОСТ 12.1.005 - 88 или ГН 2.1.6.1338, в долях от предела допускаемой основной погрешности | ±0,2 |
| Предел допускаемого изменения показаний за 24 часа непрерывной работы, в долях от предела допускаемой основной погрешности | 0,2 |
| Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа | от +18 до +22 60±5 101,3±0,5 |
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 10 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, В • А | 70 |
| Время установления показаний, мин, не более | 5 |
| Габаритные размеры, мм: | |
| - высота | 178 |
| - ширина | 356 |
| - длина | 470 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +45 |
| - относительная влажность окружающей среды, % | от 10 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 24000 |
Таблица 5 - Пределы допускаемой суммарной относительной (приведенной) погрешности газоанализаторов при контроле ПДКврз вредных веществ в воздухе рабочей зоны в условиях эксплуатации (в соответствии с Приказом Минздравсоцразвития РФ № 1034 от 09.09.11)_
| Концентрация вредных веществ в воздухе рабочей зоны | Пределы допускаемой основной погрешности в соответствии с таблицей 31), % | Пределы допускаемой суммарной погрешности, % | ||
| приведенной | относительной | приведенной | относительной | |
| от 0 до 1 ПДКврз2) | ±20 | - | ±25 | - |
| >1 ПДКврз | - | ±20 | - | ±25 |
| для выполнения требований по суммарной погрешности определяются е на основании данных о пределах допускаемой основной погрешности я в соответствии с таблицей 3. редельно-допустимая концентрация вредного вещества в воздухе рабочей ш с ГОСТ 12.1.005-88. | ||||
| 1) Услови по данной таблиц средства измерени 2) ПДКврз зоны в соответстви | ||||
наносится на титульный лист руководства по эксплуатации (типографским методом) и на специальную табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Таблица 6 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор фторида водорода | LGR модель Ultraportable | 1 шт. |
| Монитор | - | 1 шт. |
| Клавиатура | - | 1 шт. |
| Компьютерная мышь | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2143-2017 | 1 экз. |
| Блок питания | - | 1 шт. |
осуществляется по документу МП-242-2143-2017 «Газоанализаторы фторида водорода LGR модель Ultraportable. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева»
01 декабря 2017 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификации ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15;
- источники микропотоков газов и паров ИМ, исполнение ИМ 130-М-А2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор, как показано на рисунке 1.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны. Техническая документация фирмы «Los Gatos Research, Inc», США.
