| Номер в госреестре | 70460-18 |
| Наименование СИ | Системы измерений многоканальные |
| Обозначение типа СИ | E-Val Pro |
| Изготовитель | "Ellab A/S", Дания |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений многоканальные E-Val Pro (далее по тексту - системы или измерители) предназначены для измерений, мониторинга и регистрации температуры жидких, газообразных и сыпучих сред, абсолютного давления окружающей среды в лабораторных и производственных условиях, в т.ч. при проведении аттестации оборудования и различных валидационных процессов, а также сигналов, поступающих от устройств с выходными сигналами в виде напряжения (от 0 до 10 В) или силы постоянного тока (от 4 до 20 мА).
Принцип действия систем измерений многоканальных E-Val Pro основан на измерении и преобразовании цифровых сигналов, поступающих от датчиков измерительных (далее по тексту -датчиков) с первичными преобразователями в виде термоэлектрических преобразователей, датчиков давления и (или) аналого-цифровых датчиков с входными сигналами в виде напряжения (от 0 до 10 В) или силы постоянного тока (от 4 до 20 мА), регистрации и отображения полученной информации в текущем времени, и передачи данных при помощи программного обеспечения по проводным линиям связи для их последующего отображения, обработки и хранения.
Системы измерений многоканальные E-Val Pro изготавливаются с заводской или без заводской калибровки датчиков с первичными преобразователями температуры в виде термоэлектрических преобразователей, отличающиеся друг от друга наличием документа, выданного заводом изготовителем, подтверждающего наличие заводской калибровки для конкретного датчика, входящего в комплект поставки, а также наличием информации о дате заводской калибровки, отображаемой на дисплее основного модуля, на конкретном канале системы, к которому подключен датчик.
Системы измерений многоканальные E-Val Pro являются проектно-компонуемыми устройствами и конструктивно состоят из следующих модулей и компонентов:
- основного модуля;
- 12-ти и (или) 4-х канальных блоков для подключения датчиков;
- датчиков с первичными преобразователями в виде термоэлектрических преобразователей;
- датчиков давления;
- аналого-цифровых датчиков для подключения термопар;
- аналого-цифровых датчиков напряжения или силы постоянного тока;
- программного обеспечения ValSuite Pro для работы с системой, получения и архивации данных, их обработки и отображения в табличном и графическом виде за заданные временные интервалы.

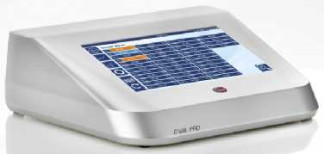

Основной модуль, конструктивно выполненного в виде корпуса из анодированного алюминия с дисплеем, внутренней аккумуляторной батареей, кнопкой питания, разъемами для подключения от 4 до 40 датчиков, разъемом для подключения внешнего питания, а также разъемами для передачи измеренной информации через соединение USB и (или) Ethernet на персональный компьютер (ПК) с установленным программным обеспечением ValSuite Pro.
Датчики с первичными преобразователями в виде термоэлектрических преобразователей, конструктивно выполнены в виде аналого-цифрового преобразователя в пластмассовом корпусе прямоугольной формы (USB-коннектор), соединенного с преобразователем термоэлектрическим (ТП) с номинальной статической характеристикой преобразования (НСХ) типа «T» по ГОСТ Р 8.585-2001. Датчики с первичными преобразователями в виде термоэлектрических преобразователей изготавливаются следующих моделей: SSA-TS, SSA-TF, SSV, SSS, SSR, SD4, STC22-TF, STC32-TF, SSU-MM, STC-AC, STC-KT, различающиеся по метрологическим и техническим характеристикам.
Датчики давления конструктивно выполнены в виде аналого-цифрового преобразователя в пластмассовом корпусе прямоугольной формы (USB-коннектор), соединенного с первичным преобразователем (измерительным сенсором).
Аналого-цифровые датчики для подключения термопар конструктивно выполнены в виде аналого-цифрового преобразователя в пластмассовом корпусе прямоугольной формы (USB-коннектор), на котором расположен входной клеммный блок с винтовыми зажимами для подключения термопар утвержденных типов с НСХ различных типов (T, K, J, N, R) по ГОСТ Р 8.585-2001.
Аналого-цифровые датчики напряжения или силы постоянного тока конструктивно выполнены в виде аналого-цифрового преобразователя в пластмассовом корпусе прямоугольной формы (USB-коннектор), на котором расположен входной клеммный блок с винтовыми зажимами для подключения устройств с выходными сигналами в виде напряжения (от 0 до 10 В) или силы постоянного тока(от 4 до 20 мА).
Общий вид модулей и компонентов входящих в состав систем измерений многоканальных E-Val Pro представлены на рисунках 1-19.
Пломбирование систем измерений многоканальных E-Val Pro не предусмотрено.
Рисунок 4 - Общий вид первичного преобразователя модели SSV
Рисунок 8 - Общий вид первичного преобразователя модели SSR
&
К
Рисунок 13 - Общий вид датчика давления
Рисунок 14 - Общий вид аналого - цифрового датчика для подключения термопар типа «Т »
Программное обеспечение (ПО) систем состоит из:
- встроенного ПО, загружаемого изготовителем в энергонезависимую память основного модуля системы, блоков для подключения датчиков, а также в USB-коннекторы датчиков;
- автономного ПО «ValSuite Pro», поставляемого в комплекте с системой, с помощью которого осуществляется настройка датчиков на ПК, выполняются измерения с регистрацией результатов в архивных файлах ПК, проводится мониторинг измеряемых данных в режиме реального времени, перезапись текущего архива данных из модуля системы в базу данных на ПК, ведутся журналы событий; проводится анализ и представление полученных данных и оформляется протокол измерений.
Для функционирования систем необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО основного модуля приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Software |
| Номер версии (идентификационный номер) ПО | не ниже 4.4.0 |
| Цифровой идентификатор программного обеспечения | - |
Идентификационные данные встроенной части ПО блоков для подключения датчиков модуля приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.11 |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Диапазоны измерений, пределы допускаемой абсолютной погрешности измерений системы в зависимости от типов используемых датчиков, а также габаритные размеры датчиков приведены в таблицах 4-8.
Таблица 4
| Тип датчика | Модель датчика | Диапазон измерений температуры, °С(1) | Пределы допускаемой абсолютной погрешности измерений системы в комплекте с датчиком (при температуре окружающей среды от +5 до +50 °С включ.), °С | Габаритные размеры первичного преобразователя датчика, мм, не более | Габаритные размеры кабеля датчика, мм, не более | |
| с заводской калибровкой | без заводской калибровки | |||||
| Датчик с первичным преобразователем в виде ТП типа «T» по ГОСТ Р 8.585-2001 | SSA-TS | от -20 до +135 | ±0,10 | ±0,25 | 01,2 | 04,0x7000 |
| SSA-TF | от -50 до +135 | ±0,10 | ±0,25 | 01,2 | 02,6x7000 | |
| SSV | от -20 до +135 | ±0,10 | ±0,25 | 02,0 | 04,0x7000 | |
| SSS | от -20 до +135 | ±0,10 | ±0,25 | 03,0 | 04,0x7000 | |
| SSR | от -20 до +135 | ±0,10 | ±0,25 | 03,0 | 03,0x7000 | |
| SD4 | от -20 до +135 | ±0,10 | ±0,25 | 03,0 | 08,0x7000 | |
| STC22-TF | от -196 до -90 не включ. | ±0,25 | ±2,05 | 02,5x30 | 02,1x7000 | |
| от -90 до +200 | ±0,10 | ±0,25 | ||||
| STC32-TF | от -196 до -90 не включ. | ±0,25 | ±2,05 | 03,2x30 | 03,0x7000 | |
| от -90 до +200 | ±0,10 | ±0,25 | ||||
| SSU-MM | от -196 до +350 | ±0,55 | ±6,01 | 01,5 | 01,5x7000 | |
| STC-AC | от 0 до +400 | ±0,55 | ±2,05 | 02,5x12 | 1,8x7000 | |
| STC-KT | от 0 до +350 | ±0,55 | ±2,05 | 02,5x12 | 02,2x7000 | |
| 1) Допускается использование системы в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений используемого датчика. | ||||||
| Тип датчика | Диапазон измерений абсолютного давления, кПа (мбар)(1) | Пределы допускаемой абсолютной погрешности измерений системы в комплекте с датчиком (в диапазоне рабочих температур эксплуатации сенсора датчика от +20 до +120 °C), кПа (мбар) | Габаритные размеры сенсора датчика, мм, не более | Габаритные размеры кабеля датчика, мм, не более |
| Датчик давления | от 0,5 до 400 (от 5 до 4000) | ±0,6 (±6) | 030x110 | 030x170 |
| 1) Допускается использование системы в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений используемого датчика. | ||||
Таблица 6
| Тип датчика | Тип НСХ(1) | Диапазон измерений (2) | Пределы допускаемой абсолютной погрешности измерений системы в комплекте с датчиком (при температуре окружающей среды от +5 до +50 °С включ.), °С (3) | |
| мВ | °С | |||
| Аналого-цифровой датчик для подключения термопар утвержденных типов | T | от -5,603 до +20,872 | от -200 до +400 | ±1,00 |
| K | от -5,891 до +54,886 | от -200 до +1372 | ±5,00 | |
| J | от -7,890 до +69,553 | от -200 до +1200 | ±5,00 | |
| N | от -3,990 до +47,513 | от -200 до +1300 | ±5,00 | |
| R | от -0,226 до +21,101 | от -50 до +1768 | ±5,00 | |
| 1) Типы НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013; 2) Допускается использование системы в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений используемого датчика; 3) При работе с термоэлектрическими преобразователями при расчете погрешности измерений необходимо учитывать погрешность компенсации холодных концов термопары (±0,5 °С). | ||||
| Тип датчика | Диапазон измерений силы постоянного тока, мА(1) | Пределы допускаемой абсолютной погрешности измерений системы в комплекте с датчиком (при температуре окружающей среды от +5 до +50 °С включ.), мA |
| Аналого-цифровой датчик силы постоянного тока | от 4 до 20 | ±0,0200 |
| 1) Допускается использование системы в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений используемого датчика. | ||
Таблица 8
| Тип датчика | Диапазон измерений напряжения постоянного тока, В(1) | Пределы допускаемой абсолютной погрешности измерений системы в комплекте с датчиком (при температуре окружающей среды от +5 до +50 °С включ.), В |
| Аналого-цифровой датчик напряжения постоянного тока | от 0 до 10 | ±0,0100 |
| 1) Допускается использование системы в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений используемого датчика. | ||
Таблица 9
| Наименование характеристики | Значение |
| Масса, г, не более: - для основного модуля: - для измерительных датчиков: | 3000 280 |
| Габаритные размеры измерительного блока, мм, не более: | 220x270x82 |
| Напряжение питания, В: | от 7 до 30 |
| Степень защиты корпуса по ГОСТ 14254-96: | IP40 |
| Средний срок службы, лет, не менее: | 8 |
| Средняя наработка на отказ, ч, не менее: | 40000 |
| Рабочая температура эксплуатации датчика давления, °C | от +20 до +120 |
| Рабочие условия эксплуатации системы: - температура окружающей среды, °C: - относительная влажность окружающего воздуха, %, не более: | от +5 до +50 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки систем приведена в таблице 10.
Таблица 10
| Наименование и обозначение | Количество | Примечание |
| Основной модуль | 1 шт. | |
| Измерительный датчик | 1 шт. | Типы, модели и количество датчиков системы в соответствии с заказом |
| Блок для подключения датчиков на 4 и/или 12 каналов | 1 шт. | Типы и количество блоков системы в соответствии с заказом |
| Блок питания 12 В | 1 шт. | |
| USB-кабель | 1 шт. | |
| Программное обеспечение ValSuite Pro | 1 шт. | |
| Руководство по эксплуатации (на русском языке) | 1 экз. | |
| Методика поверки МП 207.1-041-2017 | 1 экз. | |
| Кейс | 1 шт. | |
| По дополнительному заказу: фитинги для ввода и крепления датчиков, ID ярлыки. | ||
осуществляется по документу МП 207.1-041-2017 «Системы измерений многоканальные E-Val Pro. Методика поверки», утверждённому ФГУП «ВНИИМС» 29.03.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный № 46576-11) Манометр абсолютного давления МПА-15 (регистрационный № 4222-74); Компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13); Калибратор многофункциональный Fluke 5720A (регистрационный № 52495-13); Калибратор процессов прецизионный Fluke 7526A (регистрационный № 54934-13); Термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 110 в шестой степени Па.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 98 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
