| Номер в госреестре | 70468-18 |
| Наименование СИ | Системы измерения частоты вращения |
| Обозначение типа СИ | A5S/E16 |
| Изготовитель | "Braun GmbH Industrie-Elektronik", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения частоты вращения A5S/E16 (далее по тексту - системы) предназначены для измерения частоты вращения валов различных агрегатов и формирования управляющих сигналов по алгоритму защиты «2 из 3» для обеспечения их безопасной эксплуатации.
Системы являются комбинированными устройствами, сформированными в замкнутый измерительный канал и состоят из датчиков частоты вращения A5S (далее по тексту - датчики) и контроллера частоты вращения турбины E16 (далее по тексту - контроллер).
Принцип действия датчика основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы прямоугольной формы. В основе преобразования частоты вращения заложен эффект Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменения магнитного поля, возникающие при прохождении профиля зуба зубчатого колеса вблизи датчика, в вариации напряжения, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Частота импульсов равна частоте следования профилей зубьев, а их амплитуда постоянна во всём диапазоне частот.
Датчик состоит из первичного преобразователя, внутри которого установлена плата преобразователя с чувствительным элементом и постоянным магнитом. Первичный преобразователь выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце размещён разъем для соединения с кабелем или встроенный кабель.
Датчик крепится вблизи зубчатого колеса агрегата. Расстояние от торца датчика до вершины зуба не более 4 мм.
Датчики могут комплектоваться разделительными каскадами D461 или D461R1, которые используются при необходимости работы во взрывоопасной среде. Разделительные каскады обеспечивают искробезопасное подключение цепей электропитания датчика и его сигнальных линий к регистратору. Разделительные каскады выполнены в корпусе для крепления на DIN-рейку и соединяются с датчиком A5S с помощью искробезопасного экранированного кабеля.
Датчики имеют 57 исполнений, разделительные каскады D461 и D461R1 имеют 2 исполнения.
Исполнения датчиков отличаются параметрами внешней резьбы, длиной корпуса, наличием разъёма или жёстко присоединённого кабеля.
Исполнения разделительных каскадов отличаются параметрами электропитания: для исполнения D461(R1)...U1 электропитание осуществляется от источника постоянного тока от 18 до 40 В, для исполнения D461(R1).. .U2 - напряжением переменного тока от 85 до 250 В, 50 Гц.
Принцип действия контроллера основан на измерении за предустановленное время среднего значения периода следования импульсов, поступающих с выхода датчика, расчёте на основе этих измерений частоты вращения объекта и формирования командных сигналов, предназначенных для управления внешними устройствами (например, устройством аварийной остановки турбины) на основе алгоритма защиты «2 из 3».
При реализации алгоритма защиты «2 из 3» три измерительных канала работают параллельно и обеспечивают полную измерительную и контрольную функциональность по каждому каналу независимо от других. В случае выполнения предустановленного условия на двух каналах срабатывает система защиты и формируется внешний командный сигнал, в результате чего:
- снижается вероятность ошибочных срабатываний и остановок оборудования;
- достигается возможность проверки каналов на отработку условий срабатывания/ аварии без остановки контроллера;
- достигается возможность обслуживания или замены датчиков и каналов без остановки системы в целом.
Конструктивно контроллеры E16 выполнены в виде электронных модулей, размещённых в стандартных промышленных корпусах, предназначенных для крепления в 19-дюймовую стойку или для панельного монтажа.
Контроллеры Е16 выпускаются в двух модификациях Е16х3хх и Е16хххО, которые отличаются друг от друга характеристиками, приведёнными в таблицах 2 и 3.
Контроллер Е16х3хх состоит из тестового генератора и трёх независимых анализаторных модулей, объединённых в одном корпусе. Каждый из анализаторных модулей представляет один тахометрический канал, в котором происходит обработка выходных сигналов датчиков и сигналов аварийного выключения. На лицевой стороне каждого анализаторного модуля расположены 5-разрядный индикатор и сенсорная панель со светодиодными индикаторами.
Модификация контроллера Е16х3хх имеет несколько исполнений, которые отличаются друг от друга следующими параметрами:
Конструктивное исполнение
Функциональная группа
Командный сигнал Тестовый генератор
Интерфейс
Датчики частоты вращения Аналоговый выход
Дополнительные модули (поставляются как в исполнении с независимыми каналами, так и в исполнении с каналом «2 из 3»)
- Монтаж в 19-дюймовую стойку
- Панельный монтаж
- В корпусе для наружного применения
- Уровень безопасности допуска SIL3 по ГОСТ МЭК 61508-2012
- Соответствие API 670
- Выход «2 из 3»
- Независимые выходы для каждого канала
- Нет
- Ручное управление
- Периодический автоматический запуск
- RS232
- PROFIBUS
- A5S... или совместимые (HTL)
- TTL-совместимые
- Нет
- 1 на каждый канал
- 2 на каждый канал
- 3 на каждый канал
- Модуль детектирования ускорения
- Модуль детектирования разницы частот вращения
- Модуль детекторов направления вращения
- Модуль дополнительных программируемых командных сигналов
Условное обозначение контроллера Е16х3хх:
Контроллер Е16 х 3 х х
Способ монтажа А - Навесной вариант для монтажа на задней стенке Е - 19" модуль 3HE/84TE для монтажа на поворотной раме
G - Версия Nema 4 с лицевым окном (монтаж на задней стенке)
PROFIBUS интерфейс
4 - 1 PROFIBUS, 5 - 2 PROFIBUS
Наличие тестового генератора 2-нет, 6 - есть
Контроллер E16хххD состоит из одного тахометрического канала (анализаторного модуля), размещённого в пластиковом корпусе. На лицевой стороне контроллера расположены 5-разрязный индикатор, сенсорная панель со светодиодными индикаторами и интерфейс для программирования RS232.
Контроллер E16хххD имеет три исполнения, которые отличаются друг от друга параметрами подключаемых первичных преобразователей.
Условное обозначение контроллера E16х3хх:
Контроллер E16 х х х D Число входов: 5 - один вход, 2 - два входа Наличие аналоговых выходов: 2 - есть
Наличие функции распознавания направления вращения: 5 - есть, 1,2 - нет
Тип корпуса
Общий вид системы измерения частоты вращения A5S/E16 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
1г 1д

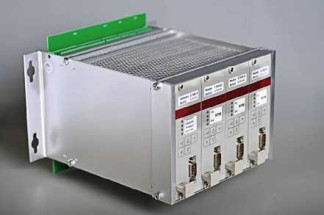

Рисунок 1 - Общий вид системы измерения частоты вращения A5S/E16 1а - датчик А5S, 1б - разделительный каскад D461, 1в - разделительный каскад D461R1, 1г - модификация контроллера Е16х3хх, 1д - модификация контроллера E16хххD
Система поставляется вместе со встроенным программным обеспечением (ПО), установленным в контроллере.
Встроенное ПО реализует функциональность системы и обеспечивает выполнение следующих функций:
- обработку измерительной информации от первичных преобразователей;
- отображение на индикаторе контроллера текущего значения частоты вращения;
- сигнализацию превышения частоты вращения;
- хранение в энергонезависимой памяти основных заданных переменных данных, уставки (уставок) сигнализации, текущего значения даты и времени;
- преобразование текущего значения частоты вращения в пропорциональные аналоговые сигналы постоянного тока и напряжения.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| E16х3хх | E16хххD | |
| Идентификационное наименование ПО | Interface Software IS-RS232-E16 | Interface Software IS-RS232-E16 |
| Номер версии (идентификационный номер) ПО | 4.46 05 EG 06.07.17 | 4.46 05 EG 06.07.17 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Таблица 2 - Метрологический характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, Гц | от 0,5 до 25000 |
| Пределы допускаемой относительной погрешности измерений частоты вращения, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | |
| - для системы с контроллером E16х3хх | 3 |
| - для системы с контроллером E16хххD | 1 |
| Время реакции на события, мс, не более | 15 |
| Параметры резьбы датчика частоты вращения: | |
| - диаметр наружной резьбы метрический | М12, М14, М18, М22 |
| - диаметр наружной резьбы дюймовый | 5/8UNF |
| Параметры электрического питания контроллера: - для системы с контроллером E16х3хх | |
| - напряжение постоянного тока, В | от 18 до 40 |
| - для системы с контроллером E16хххD | |
| - напряжение переменного /постоянного тока, В | от 20 до 265 |
| - частота переменного тока, Г ц | 50±5 |
| Потребляемая мощность, В • А, не более | 60 |
| Габаритные размеры, мм, не более датчика частоты вращения | |
| - диаметр | 22 |
| - длина | 204 |
| контроллера: | |
| - длина | 500 |
| - ширина | 220 |
| - высота | 300 |
| Наименование характеристики | Значение |
| Масса, кг, не более - датчика частоты вращения - контроллера | 0,4 5 |
| Условия эксплуатации температура окружающей среды, °С - для датчика частоты вращения - для контроллера1-* - относительная влажность воздуха при температуре 25 °С без конденсации влаги, %, не более | от -40 до +125 от 0 до +55 (от 0 до +60) 80 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 45000 |
| Примечание: 1) - параметры определяются модификацией контроллера | |
наносится на корпус контроллера Е16 несмываемой краской и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик частоты вращения A5S | A5S | 3(1) шт. 1) |
| Разделительный каскад D461(R1) | D461 (D461R1) | 3(1) шт. 2) |
| Контроллер частоты вращения турбины Е16 | Е16х3хх (E16хххD) | 1 шт. |
| Системы измерения частоты вращения A5S/E16. Руководство по эксплуатации | - | 1 экз. |
| Датчики частоты вращения А5S. Руководство по эксплуатации | 1 экз. | |
| Взрывозащитный разделительный каскад серии D461. Инструкция | 1 экз. 3) | |
| Взрывозащитный разделительный каскад серии D461R1. Инструкция | 1 экз. 3) | |
| Контроллер Е16х3хх. Технический паспорт и инструкция по эксплуатации | - | 1 экз. 4) |
| Контроллер E16хххD. Инструкция | - | 1 экз. 5) |
| Методика поверки | МП 253-228-2017 | 1 экз. |
| Примечание: 1) - количество датчиков, входящих в систему, определяется модификацией контроллера; 2) - поставляется по отдельному заказу; 3) - поставляется при поставке с разделительным каскадом; 4) - для модификации Е16х3хх 5) - для модификации E16хххD | ||
осуществляется по документу МП 253-228-2017 «Системы измерения частоты вращения A5S/E16. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 11.12.2017 г.
Основные средства поверки:
- установка тахометрическая УТ05-60, рег. № 6840-78
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Техническая документация фирмы «Braun GmbH Industrie-Elektronik», Германия
