| Номер в госреестре | 70483-18 |
| Наименование СИ | Установки для проверки параметров электрической безопасности |
| Обозначение типа СИ | 7630, 7631 |
| Изготовитель | "Microtest Corporation", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для проверки параметров электрической безопасности 7630, 7631 (далее -установки) предназначены для формирования и измерения напряжения переменного и постоянного тока, измерения тока утечки, измерения сопротивления изоляции.
Принцип работы установок основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на жидкокристаллическом индикаторе.
Установки могут работать в автоматическом и ручном режиме работы. Для установки длительности тестирования и времени нарастания напряжения установки оснащены встроенным таймером. Установки могут управляться удаленно с помощью пульта дистанционного управления или через стандартные интерфейсы связи с ПК. Установки позволяют программировать последовательность шагов теста, запись и вызов из памяти процедур тестирования, а также обеспечивают запись файлов с процедурами на внешний носитель через USB порт на передней панели. Установки позволяют задавать нижний и верхний порог следующих параметров: выходного напряжения, тока утечки, измеряемого сопротивления изоляции. Для контроля значения напряжения на выходе, установки имеют встроенный вольтметр, который подключен параллельно выходам. При подаче напряжения на выход, измеренное вольтметром напряжение выводится на дисплей. Установки имеют функцию защитной блокировки напряжения.
Конструктивно установки выполнены в корпусах настольного исполнения. На передней панели установок расположены: дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления. На задней панели установок расположены: разъем напряжения питания, дополнительные измерительные гнезда и клеммы, клемма заземления, разъемы интерфейсов связи с ПК, разъем для подключения пульта дистанционного управления, разъем порта ввода/вывода (I/O) для мониторинга состояния установок.
Для предотвращения несанкционированного доступа к внутренним частям установок место соединения панелей корпуса пломбируется с помощью наклейки.
Модели установок 7630 и 7631 отличаются между собой числом выходов: модель 7630 имеет 1 высоковольтный выход на передней панели, модель 7631 имеет 8 высоковольтных каналов на передней панели. Установки имеют дополнительный выход на задней панели для подключения блока расширения каналов. Внешний вид установок и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (ПО) установок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
HI-POT TESTER
“1. OOOkV 0. ОООшА
3. OOOkV 0. ОООшА
Модель 7630
7630
7631
Модель 7631

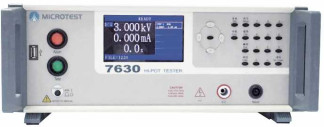

Рисунок 1 - Внешний вид установок и место нанесения знака утверждения типа (А)
* П Шк «» ■ ■
С€
&
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
представлены в таблице 2.
| Наименование характеристик | Значения характеристик |
| 1 | 2 |
| Диапазон выходного напряжения переменного тока, В | от 10 до 5000 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения и измерения напряжения переменного тока, В | ±(0,03Иуст+5) |
| Частота напряжения переменного тока, Гц | 50 / 60 |
| Диапазон выходного напряжения постоянного тока, В | от 10 до 6000 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения и измерения напряжения постоянного тока, В | ±(0,03Иуст+5) |
| Диапазон измерений силы тока (тока утечки), мА переменного постоянного | от 0 до 25 от 0 до 5 |
| Пределы допускаемой основной относительной погрешности измерений силы тока (тока утечки), % | ±5 |
| Выходное напряжение постоянного тока в режиме измерения сопротивления изоляции, В | от 10 до 1000 |
| Диапазон измерений сопротивления изоляции, МОм при напряжении от 100 до 500 В при напряжении св. 500 до 1000 В | от 1 до 1000 от 2 до 12000 |
| Пределы допускаемой основной относительной погрешности измерений сопротивления изоляции, % | ±5 |
| Напряжение питания частотой 50/ 60 Гц, В | от 90 до 264 |
| Габаритные размеры (ширинахвысотахдлина), мм модель 7630 модель 7631 | 365x145x430 435x145x500 |
| Масса, кг модель 7630 модель 7631 | 14 15 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +5 до +40 80 |
| Примечание Иуст - установленное и измеренное значение напряжения, В | |
наносится на лицевую панель установок в виде наклейки и типографским способом на титульный лист технической документации.
Комплектность установок приведена в таблице 3.
Таблица 3 - Комплектность установок
| Наименование и обозначение | Количество, шт. |
| Установка | 1 |
| Кабель питания | 1 |
| Высоковольтный измерительный кабель | |
| модель 7630 | 2 |
| модель 7531 | 8 |
| Руководство по эксплуатации | 1 |
| Методика поверки ПР-18-2017МП | 1 |
осуществляется по документу ПР-18-2017МП «Установки для проверки параметров электрической безопасности 7630, 7631. Методика поверки», утвержденному АО «ПриСТ» 25 октября 2017 г. Основные средства поверки:
трансформатор напряжения измерительный лабораторный НЛЛ-10 (Госреестр № 46942-11); делитель напряжения высоковольтный ДНВ (Госреестр № 9985-85); вольтметр универсальный В7-78/1 (Госреестр № 52147-12); магазин сопротивлений АКИП-7502/1 (Госреестр 56598-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя.
