| Номер в госреестре | 70485-18 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | CALIBRON мод. S-25 |
| Изготовитель | "Honeywell Enraf Americas, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная CALIBRON модели S-25 предназначена для измерений, хранения и передачи единицы объема протекающей жидкости.
Принцип действия установки поверочной CALIBRON модели S-25 заключается в повторяющемся вытеснении известного объема жидкости из измерительного участка установки.
Установка поверочная CALIBRON модели S-25 состоит из следующих основных узлов: цилиндрического измерительного участка с известным значением вместимости, перемещающегося в измерительном участке уплотненного поршня с тарельчатым клапаном, оптических детекторов положения поршня, устройства возврата поршня с электроприводом и системы управления. В состав установки поверочной CALIBRON модели S-25 входят: преобразователь давления измерительный 3051 (регистрационный номер №14061-15), датчик температуры Rosemount 3144P (регистрационный номер №63889-16).
Установка поверочная CALIBRON модели S-25 и поверяемые (калибруемые) средства измерений соединяют последовательно. Через технологическую схему устанавливают необходимое значение расхода жидкости. Устройство возврата поршня приводит поршень с открытым тарельчатым клапаном в исходное положение в начало измерительного участка. После этого устройство возврата поршня отсоединяется от узла поршня. Тарельчатый клапан закрывается и под воздействием напора рабочей жидкости поршень начинает перемещаться по участку. Перемещение поршня через измерительный участок установок приводит к последовательному срабатыванию оптических детекторов установок.
Установка поверочная CALIBRON модели S-25 применяется при поверке и калибровке преобразователей расхода, счетчиков жидкости и установок трубопоршневых поверочных
2-го разряда.
Методы поверки и калибровки средств измерений основаны на равенстве количеств жидкости, прошедшей через установку поверочную CALIBRON модели S-25 и через средства измерений, и на известном значении вместимости измерительного участка.

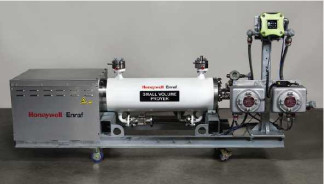

Общий вид установки поверочной CALIBRON модели S-25 приведен на рисунке 1.
Пломбировка установки поверочной CALIBRON модели S-25 осуществляется нанесением знака поверки давлением на две свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через крепления детекторов. Места пломбировки установки поверочной CALIBRON модели S-25 приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установки поверочной CALIBRON модели S-25
отсутствует.
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Обозначение модели | S-25 |
| Максимальный объемный расход жидкости, м3/ч | 568 |
| Минимальный объемный расход жидкости, м3/ч | 0,473 |
| Номинальное значение вместимости измерительного участка, дм3 | 75,7 |
| Пределы допускаемой относительной погрешности при измерении вместимости измерительного участка, % | ±0,05 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Обозначение модели | S-25 |
| Исполнение | стационарное |
| Измеряемая среда | вода, нефть, нефтепродукты, химикаты, промышленные жидкости |
| Характеристика | Значение |
| Давление измеряемой среды, МПа, не более | 1,9 |
| Температура измеряемой среды, оС | от -45 до +150 |
| Наличие свободного воздуха в измеряемой среде | не допускается |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -45 до +80 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 107 |
| Габаритные размеры, мм, не более: | |
| - длина | 4064 |
| - ширина | 914 |
| - высота | 848 |
| Масса, кг, не более | 1977 |
| Параметры электрического питания: | |
| - напряжение переменного тока с частотой (50±1) Гц, В | (220/380) +;50% |
| - напряжение постоянного тока, В | 24 |
| Потребляемая мощность, В • А, не более | 3800 |
| Выходной сигнал | дискретный |
| Средний срок службы, лет | 10 |
наносится на специальную табличку, закрепленную на защитном корпусе возвратного механизма поршня, методом наклейки и в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность установки поверочной CALIBRON модели S-25
| Наименование | Обозначение | Количество |
| Установка поверочная | CALIBRON модели S-25, заводской номер PR25-0070-0905 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 0696-1-17 | 1 экз. |
осуществляется по документу МП 0696-1-17 «Инструкция. ГСИ. Установка поверочная CALIBRON модели S-25. Методика поверки», утвержденному ФГУП «ВНИИР» 22.11.2017 г. Основные средства поверки:
- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с ГОСТ 8.470-82 с пределами допускаемой относительной погрешности ±0,02%;
- весы специальные электронные Kx-T4 Line/K-Line (регистрационный номер 66571-17) с пределами допускаемой относительной погрешностью не более ±0,01%;
- Государственный первичный специальный эталон единицы объемного и массового расхода воды ГЭТ 119-2010.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки поверочной CALIBRON модели S-25, а также на пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы Honeywell Enraf Americas, Inc.
