| Номер в госреестре | 70486-18 |
| Наименование СИ | Системы высокого напряжения измерительные |
| Обозначение типа СИ | СВНИ |
| Изготовитель | ООО "Производственная Компания СВТ", г.Ярославль |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы высокого напряжения измерительные СВНИ (далее - системы) предназначены для измерений напряжения переменного и постоянного тока при испытаниях изоляции различных устройств.
Принцип действия систем СВНИ основан на масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя напряжения и последующего измерения выходного напряжения делителя.
При работе в режиме измерений напряжения переменного тока системы измеряют действующее (среднеквадратичное) значение напряжения.
При работе в режиме измерений напряжения постоянного тока системы измеряют амплитудное значение выпрямленного напряжения отрицательной полярности.
Системы изготавливаются в виде трех модификаций: СВНИ-20, СВНИ-50/60, СВНИ-95/110, отличающихся диапазоном измерений напряжения, габаритами, массой.
Системы СВНИ конструктивно встраиваются в блоки аппаратов высоковольтных типа АВ, АВДМ, ИПС и аналогичных.
Основные узлы систем СВНИ-20: делитель высокого напряжения ДН-20, преобразователь напряжения, микроамперметр, шкала которого проградуирована в киловольтах.
Основные узлы систем СВНИ-50/60, СВНИ-95/100: делитель высокого напряжения ДН-70 (ДН-140), измеритель напряжения ИН-1АЦ.
Делители высокого напряжения ДН-20 (ДН-70, ДН-140) собраны на прецизионных резисторах типа С2-29, залитых силиконовым компаундом.
Измеритель напряжения ИН-1АЦ состоит из источника питания, платы аналогового преобразователя, цифрового индикатора и аналогового индикатора - микроамперметра М42304. На задней панели измерителя расположены: предохранитель, разъем «вход» для подключения делителя напряжений, клемма «земля» и разъем типа РП10-7, который служит для соединения с блоком БУ аппарата высоковольтного АВ и предназначен для подключения питания и подачи команды на выбор вида напряжения (переменное/постоянное).
Для соединения делителя напряжения ДН-70 (ДН-140) и измерителя напряжения ИН-1АЦ применяется коаксиальный кабель типа РК50.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.

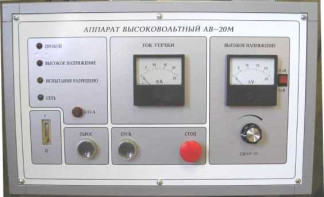

Общий вид средств измерений представлен на рисунках 1 - 3.
Пломбирование систем высокого напряжения измерительных СВНИ не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики систем СВНИ
| Наименование характеристики | Значение для модификаций | ||
| СВНИ-20 | СВНИ-50/60 | СВНИ-95/110 | |
| Диапазон измерений напряжения переменного тока, В | от 1 до 20 | от 10 до 50 | от 10 до 95 |
| Частота переменного тока, Гц | 50 | ||
| Диапазон измерений напряжения постоянного тока, кВ | от 1 до 10 | от 10 до 60 | от 10 до 110 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±3 | ||
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±3 | ||
Таблица 2 - Основные технические характеристики систем СВНИ
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 242 50 |
| Габаритные размеры, мм, | |
| (длинахширинахвысота) | |
| СВНИ-20 в составе: | |
| - делитель высокого напряжения ДН-20 | 180х35х70 |
| - преобразователь напряжения | 110х105х20 |
| - микроамперметр М42304 | 80х80х45 |
| СВНИ-50/60 в составе: | |
| - делитель высокого напряжения ДН-70 | 340х 110 (высотахдиаметр) |
| - измеритель напряжения ИН-1АЦ | 165х95х105 |
| СВНИ-95/110 в составе: | |
| - делитель высокого напряжения ДН-140 | 760х100 (высотахдиаметр) |
| - измеритель напряжения ИН-1АЦ | 165х95х105 |
| Масса, кг | |
| СВНИ-20 в составе: | |
| - делитель высокого напряжения ДН-20 | 0,43 |
| - преобразователь напряжения | 0,1 |
| - микроамперметр М42304 | 0,12 |
| СВНИ-50/60 в составе: | |
| - делитель высокого напряжения ДН-70 | 2,62 |
| - измеритель напряжения ИН-1АЦ | 1,25 |
| СВНИ-95/110 в составе: | |
| - делитель высокого напряжения ДН-140 | 6,4 |
| - измеритель напряжения ИН-1АЦ | 1,25 |
| Рабочие условия измерений: - температура окружающего воздуха, °С СВНИ-20 СВНИ-50/60; СВНИ-95/110 - относительная влажность воздуха, % - атмосферное давление, кПа | от -5 до +35 от -10 до +40 80 при температуре +25 °С от 70 до 106,7 |
наносится на титульные листы руководств по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность систем СВНИ-20
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная СВНИ-20 | ТУ 4222-001-43569236-2017 | 1 шт. |
| Делитель высокого напряжения ДН-20 | - | 1 шт. |
| Преобразователь напряжения | - | 1 шт. |
| Микроамперметр М42304 (0-100 мкА, кл. т. 1,5) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 4222-001-43569236-2017 | 1 экз. |
Таблица 4 - Комплектность систем СВНИ-50/60
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная СВНИ-50/60 | ТУ 4222-001-43569236-2017 | 1 шт. |
| Делитель высокого напряжения ДН-70 | - | 1 шт. |
| Измеритель напряжения ИН-1АЦ | - | 1 шт. |
| Кабель соединительный коаксиальный | - | 1 шт. |
| Провод заземления | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 4222-001-43569236-2017 | 1 экз. |
Таблица 5 - Комплектность систем СВНИ-95/110
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная СВНИ-95/110 | ТУ 4222-001-43569236-2017 | 1 шт. |
| Делитель высокого напряжения ДН-140 | - | 1 шт. |
| Измеритель напряжения ИН-1АЦ | - | 1 шт. |
| Кабель соединительный коаксиальный | - | 1 шт. |
| Провод заземления | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 4222-001-43569236-2017 | 1 экз. |
осуществляется по документу МП 4222-001-43569236-2017 «Системы высокого напряжения измерительные СВНИ. Методика поверки», утвержденному ООО «ИЦРМ» 22.01.2018 г.
Основные средства поверки: делитель напряжения ДН-100э (регистрационный номер в Федеральном информационном фонде № 54883-13); измеритель постоянных и переменных напряжений ИПН-2э (регистрационный номер в Федеральном информационном фонде № 26301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт (в составе Руководства по эксплуатации).
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4222-001-43569236-2017 Системы высокого напряжения измерительные СВНИ. Технические условия
