| Номер в госреестре | 70497-18 |
| Наименование СИ | Устройства измерений длины протяженных изделий |
| Обозначение типа СИ | СМ-4 |
| Изготовитель | Общество с ограниченной ответственностью "ВолмашПром" (ООО "ВолмашПром"), Тверская обл., г. Вышний Волочек |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерений длины протяженных изделий СМ-4 (далее устройства) предназначены для измерений длины, её запоминания и последующего считывания, а также для сигнализации наработки заданного метража и управления исполнительными механизмами.
Принцип действия устройства основан на измерении длины отрезка кабеля, осуществляемое в результате перемещения данного отрезка между роликами счетного устройства, имеющими определенный диаметр. При этом контроллер счетного устройства суммирует количество импульсов энкодера (формирователя импульсов), установленного на одном из колес счетного устройства и в соответствии с существующим алгоритмом счета и коэффициентом счета, полученным в результате предварительной калибровки устройства, осуществляет расчет измеренной длины и результат выводит на дисплей пульта управления устройством.
Устройство состоит из мерных роликов, имеющих независимую подвеску и механизм регулирования силы прижима верхнего из них, что позволяет обеспечить надёжный контакт с измеряемым кабелем и микропроцессорной системой с пультом управления.
Устройство входит в узел измерения длины кабеля МИ-1. Узел измерения длины кабеля МИ-1 является устройством, входящим в технологический комплекс по ремонту кабельных линий установок электроцентробежных насосов (ТЛРК), и применяется в сервисных организациях нефтегазового комплекса.
Пломбировка устройства от несанкционированного доступа не предусмотрена.

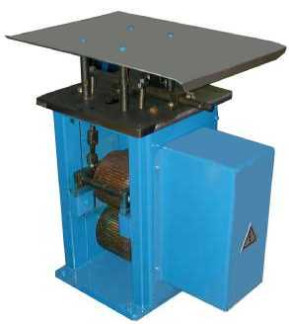

Внешний вид устройства представлен на рисунке 1.
Устройство в своем составе имеет программное обеспечение, встроенное в его аппаратную часть. Программное обеспечение разработано для конкретной измерительной задачи и осуществляет измерительные функции, функции индикации и передачи измерительной информации.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд операционной системе и т.д.) отсутствует.
Средства для программирования или изменения метрологически значимых функций отсутствуют, метрологически значимая часть программного обеспечения является неизменной. ПО устанавливается в устройство на стадии изготовления без возможности дальнейшего доступа с целью получения цифрового идентификатора программного обеспечения. Идентификация осуществляется только по номеру версии.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | П.2015.-20 |
| Номер версии (идентификационный номер) ПО | не ниже 4.15 |
| Цифровой идентификатор ПО | - |
Программное обеспечение устройства может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно -технических устройств. Защита программного обеспечения устройств соответствует уровню «высокий» по Р-50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины кабеля, м | от 0 до 9999,9 |
| Пределы допускаемой относительной погрешности измерений длины, % | ±0,3 |
| Шаг дискретности, м | 0,1 |
| Диапазон измеряемых диаметров круглого или толщина плоского кабеля, мм | от 2 до 70 |
| Максимальная скорость кабеля при измерении, м/мин | 70 |
| Направление измерений | прямое и обратное |
| Время хранения информации при отключении питания, мес. | 6 |
| Напряжение питания, В | 220±22 |
| Габаритные размеры, мм, не более | |
| длина | 670 |
| ширина | 420 |
| высота | 755 |
| Масса, кг, не более | 126 |
| Рабочая область значений температур, °С | от +1 до +35 |
| Нормальная область значений температур, °С | от +15 до +25 |
| Относительная влажность воздуха без конденсата, %, не более | 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки, расположенной на корпусе устройства.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство измерений длины протяженных изделий СМ-4 | - | 1 шт. |
| Пульт управления устройством | - | 1 шт. |
| Руководство по эксплуатации (включая методику поверки) | СМ-4.00.00.000 РЭ | 1 экз. |
| Паспорт | СМ-4.00.00.000 ПС | 1 экз. |
осуществляется по документу СМ-4.00.00.000 РЭ «Устройство измерений длины протяженных изделий СМ - 4. Руководство по эксплуатации», раздел 3, утвержденному ФГУП «ВНИИМС» 24 октября 2017 г.
Основное средство поверки:
- Лента измерительная эталонная 3-го разряда ГОСТ Р 8.763-2011
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 5172-099-82839904-2017 Устройство измерений длины протяженных изделий СМ-4
| Зарегистрировано поверок | 58 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
