| Номер в госреестре | 70503-18 |
| Наименование СИ | Гониометр |
| Обозначение типа СИ | LEDGON-100 |
| Изготовитель | "Instrument Systems GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Гониометр LEDGON-100 предназначен для воспроизведения и измерений углов поворота источников оптического излучения в двух взаимноперпендикулярных плоскостях, а также измерений расстояния между источником и приёмником оптического излучения.
Принцип действия гониометра LEDG0N-100 (далее - гониометр) основан на угловом позиционировании столика в горизонтальной и вертикальной плоскостях с помощью двух шаговых двигателей, управляемых контролером CSD 315.
Конструктивно гониометр состоит из светонепроницаемого корпуса, столика, оптической скамьи, диафрагм, двухканального контроллера CSD 315 и персонального компьютера. Вдоль оптической скамьи установлена линейка для измерений расстояния между источником и приёмником оптического излучения. Контроллер CSD 315 подключен к наружной кнопке аварийного выключения питания. Связь между контроллером CSD 315 и персональным компьютером осуществляется по интерфейсу RS-232.

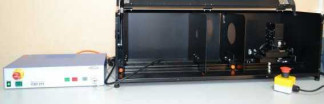

Общий вид гониометра представлен на рисунке 1.
Пломбирование гониометра не предусмотрено.
Программное обеспечение (далее - ПО) SpecWin Pro установлено на персональном компьютере и предназначено для управления поворотом столика гониометра в двух взаимно перпендикулярных плоскостях, а также сбора, хранения и отображения измерительной информации.
Метрологические характеристики гониометра нормированы с учетом влияния ПО SpecWin Pro. Для защиты ПО SpecWin Pro и данных от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Уровень защиты программного обеспечения SpecWin Pro - «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpecWin Pro |
| Номер версии (идентификационный номер) ПО | не ниже 2.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики гониометра
| Наименование характеристики | Значение |
| Диапазоны измерений углов поворота: - в горизонтальной плоскости 9, ° - в вертикальной плоскости ф, ° | от -110 до +110 от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений углов поворота: - в горизонтальной плоскости, ° - в вертикальной плоскости, ° | ±0,15 ±1 |
| Верхний предел измерений длины линейки оптической скамьи гониометра, мм | 700 |
| Допускаемое отклонение от номинального значения длины шкалы линейки и расстояния между любым штрихом и началом или концом шкалы, мм | ±0,2 |
Таблица 3 - Основные технические характеристики гониометра
| Наименование характеристики | Значение |
| Габаритные размеры корпуса гониометра, мм, не более | |
| - высота | 320 |
| - ширина | 360 |
| - длина | 920 |
| Габаритные размеры контроллера CSD 315, мм, не более | |
| - высота | 90 |
| - ширина | 320 |
| - длина | 400 |
| Масса, кг, не более | |
| - корпуса гониометра | 20 |
| - контроллера CSD 315 | 5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность (без конденсации влаги), %, не более | 70 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гониометр LEDGON-100, в составе: - светонепроницаемый корпус; - столик с микрометрическими винтами; | зав. номер 21109014 | 1 шт. 1 шт. |
| Наименование | Обозначение | Количество |
| - оптическая скамья с линейкой; | 1 шт. | |
| - диафрагма диаметром 40 мм; | 2 шт. | |
| - диафрагма диаметром 100 мм; | 1 шт. | |
| - контроллер CSD 315; | 1 шт. | |
| - кабель питания контроллера CSD 315; | 1 шт. | |
| - кабель управления шаговым двигателем; | 2 шт. | |
| - наружная кнопка аварийного отключения питания; | 1 шт. | |
| - интерфейсный кабель RS-232; | 1 шт. | |
| - персональный компьютер с установленным | ||
| программным обеспечением SpecWin Pro | 1 шт. | |
| Гониометр LEDGON-100. Руководство по эксплуатации | - | 1 экз. |
| Гониометр LEDGON-100. Методика поверки | НИИП.443150.001.МП | 1 экз. |
осуществляется по документу НИИП.443150.001.МП «Гониометр LEDGON-100. Методика поверки», утвержденному ФГУП «СНИИМ» 12 октября 2017 г.
Основные средства поверки:
- рабочий эталон единицы плоского угла 4 разряда в диапазоне значений от 10° до 100° по Государственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Росстандарта № 22 от 19.01.2016 г.;
- автоколлиматор унифицированный АКУ-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10714-05), диапазон измерений углов от 0' до 40', пределы допускаемой абсолютной погрешности измерений ±5".
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к гониометру LEDGON-100
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта № 22 от 19.01.2016 г.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
