| Номер в госреестре | 70517-18 |
| Наименование СИ | Манометры грузопоршневые |
| Обозначение типа СИ | PG7000 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры грузопоршневые PG7000 (далее по тексту - манометры) предназначены для создания и точных измерений избыточного давления (PG7102, PG7202, PG7302), абсолютного и избыточного давлений (PG7601) газов и жидкостей при поверке и калибровке средств измерений давления, измерительных преобразователей разности давления.
Принцип действия манометра основан на уравновешивании силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Принцип действия манометра основан на базе классической неуплотненной цилиндрической поршневой пары с газовой или жидкостной смазкой.
В состав манометра входят: база PG7000, терминал PG, измерительная поршневая система PC и набор грузов MS. По запросу поставляется система автоматического манипулятора грузов AMH с набором грузов MS-AMH.
Существует четыре модификации базы PG7000: PG7102, PG7202, PG7302, PG7601. Базы PG7102, PG7202, PG7302 имеют общий внешний вид. База PG7601 оснащена колпаком, для создания и измерений абсолютного давления. Каждая модификация отличается верхним и нижним пределами измерений, пределами допускаемой относительной погрешности измерений давления.
Терминал PG оснащен дисплеем и клавиатурой для цифрового контроля результатов измерений, управления работой базы PG7000, хранения метрологических данных до 18 измерительных поршневых систем PC, наборов грузов MS и колокола для загрузки грузов.
Набор грузов MS предназначен для создания измеряемого давления. По требованию заказчика в комплект поставки входит один или несколько наборов грузов, приведенных к номинальному значению давления или номинальному значению массы.
Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение, во всех модификациях реализовано принудительное вращение поршня.
Для создания и поддержания давления в системе манометра, в зависимости от заказа, служат: генератор-контроллер гидравлического давления OPG1, ручной пневматический контроллер давления MPC1, ручной гидравлический пресс MPG2-H или автоматические контроллеры давления PPC4, PPCH-G, PPCH. В базе PG7601 для создания вакуума применяется вакуумный насос, для измерения остаточного давления под колпаком встроен датчик вакуума.
Температура модуля поршневого цилиндра PC измеряется термометром сопротивления, встроенным в базу PG7000.
Манометры обозначаются следующим образом: PGXXXX-АА, где ХХХХ модификация базы, АА - верхний предел измерений (ВПИ) в кПа (МПа), выбранный из модификаций указанных в таблицах 2 - 5. При обозначении нескольких верхних пределов измерений они могут быть перечислены через запятую.
Пломбировка корпуса манометра не предусмотрена.
Внешний вид манометров приведен на рисунках 1 и 2.

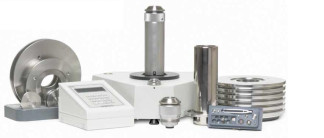

Рисунок 1 - Внешний вид манометров грузопоршневых PG7102, PG7202, PG7302
Манометры имеют встроенное программное обеспечение (ПО), состоящее из двух частей: встроенного в терминал PG и встроенного в базу PG7000.
ПО встроенное в базу PG7000 разработано изготовителем специально для управления работой манометра и автоматической диагностики состояния готовности к измерениям (положение поршня, скорости вращения поршня и т.д.). ПО встроенное в терминал PG служит для приема, обработки и отображения измерительной информации от базы PG7000, а так же позволяет задавать пользовательские настройки.
Информация о версии ПО отображается на дисплее терминала PG при включении.
Влияние встроенного ПО манометров учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) ПО | Значение |
| базы PG7000 терминала PG | |
| Идентификационное наименование ПО | PG7000 |
| Номер версии (идентификационный номер) ПО | не ниже v2.0 |
Таблица 1 - Метрологические характеристики манометров PG7102
| Наименование характеристики | Значение | ||||
| Верхний предел измерений избыточного давления (Ртах), кПа | 350; 400; 450;550 | 700; 800; 900; 1100 | 1750; 2000; 2250; 2750 | 3500; 4000; 4500; 5500 | 7000; 8000; 9000; 11000 |
| Нижний предел измерений избыточного давления (РШт), кПа | 12 | 24 | 50 | 100 | 200 |
| Пределы допускаемой относительной погрешности измерений избыточного давления, %(1): класса точности 0,003(2) класса точности 0,005(2) класса точности 0,008 класса точности 0,01 | ±0,003 ±0,005 ±0,008 ±0,01 | ||||
| Номинальная площадь поршня, см2 | 9,8 | 5 | 1,96 | 1 | 0,5 |
| Скорость опускания поршня, мм/мин, не более, для манометров: класса точности 0,003(2) класса точности 0,005(2) класса точности 0,008 класса точности 0,01 | 0,2 0,2 0,2 0,4 | 0,3 0,3 0,3 0,5 | 0,5 0,5 0,5 0,7 | 0,7 0,7 0,7 0,8 | 1,1 1,1 1,1 1,2 |
| Порог реагирования, Па, не более, для манометров: класса точности 0,003(2) класса точности 0,005(2) класса точности 0,008 класса точности 0,01 | Рмах'0,1 0,003/100 Рмах'0,1 0,005/100 Рмах'0,1 0,008/100 Р мах' 0,1' 0,01/100 | ||||
| Диапазон измерений температуры термометром сопротивления, °С | от 0 до +40 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С | ±0,1 | ||||
| Примечание: (1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртщ до 0,1Ртах погрешность нормируется в % от 0,1Ртах (где Ртях - верхний предел диапазона измерений; Рт;п- нижний предел диапазона измерений). (2) Для манометров с ВПИ до 9000 кПа вкл. | |||||
| Наименование характеристики | Значение | ||||
| Верхний предел измерений избыточного давления (Ртах), МПа | 3,5; 4; 4,5; 5,5; 8; 10 | 7; 8; 9; 11; 16; 20 | 17,5; 20; 22,5; 27,5; 40; 50 | 35; 40; 45; 55; 80; 100 | 70; 80; 90; 110(3) |
| Нижний предел измерений избыточного давления (РШт), МПа | 0,1 | 0,2 | 0,5 | 1 | 2 |
| Пределы допускаемой относительной погрешности измерений избыточного давления, %(1): класса точности 0,005(2) класса точности 0,008 класса точности 0,01 | ±0,005 ±0,008 ±0,01 | ||||
| Номинальная площадь поршня, см2 | 0,981 | 0,490 | 0,196 | 0,098 | 0,049 |
| Скорость опускания поршня, мм/мин, не более, для манометров: класса точности 0,005(2) класса точности 0,008 класса точности 0,01 | 0,1 0,15 0,16 | 0,15 0,2 0,3 | 0,25 0,27 | 0,5 0,7 | 0,5 0,7 |
| Порог реагирования, Па, не более, для манометров: класса точности 0,005(2) класса точности 0,008 класса точности 0,01 | Рмах 0,1 0,005/100 Рмах'0,1 0,008/100 Р мах' 0,1' 0,01/100 | ||||
| Диапазон измерений температуры термометром сопротивления, °С | от 0 до +40 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С | ±0,1 | ||||
| Примечание: (1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртщ до 0,1Ртах погрешность нормируется в % от 0,1Ртах (где Ртах - верхний предел диапазона измерений; Ртт- нижний предел диапазона измерений). (2) для манометров с ВПИ до 9 МПа вкл. (3) Максимальное допустимое значение избыточного давления для манометров PG7202, груз не более 55 кг | |||||
| Наименование характеристики | Значение | ||||
| 3,5; 4; | 7; 8; 9; 11; 16; 20 | 17,5; 20; 22,5; 27,5; 40; 50 | 35; 40; 45; 55; 80; 100 | 70; 80; 90; 110; 160; 200 | |
| Верхний предел измерений избыточного давления (Рщах), МПа | 4,5; 5; 8; 10 | ||||
| Нижний предел измерений избыточного давления (Ртщ), МПа | 0,1 | 0,2 | 0,5 | 1 | 2 |
| Пределы допускаемой относительной погрешности измерений избыточного давления, %(1): | |||||
| класса точности 0,005 | ±0,005 | - | |||
| класса точности 0,008 | ±0,008 | - | |||
| класса точности 0,01 | ±0,01 | ±0,01 | |||
| класса точности 0,02 | ±0,02 | ±0,02 | |||
| класса точности 0,05 | - | ±0,05 | |||
| Номинальная площадь поршня, см2 | 0,985 | 0,490 | 0,196 | 0,098 | 0,049 |
| Скорость опускания поршня, мм/мин, не более, для манометров: класса точности 0,005 | 0,02 | 0,04 | 0,1 | 0,2 | |
| класса точности 0,008 | 0,02 | 0,04 | 0,1 | 0,2 | - |
| класса точности 0,01 | 0,02 | 0,04 | 0,1 | 0,2 | 0,4 |
| класса точности 0,02 | 0,03 | 0,05 | 0,15 | 0,3 | 0,5 |
| класса точности 0,05 | 0,04 | 0,06 | 0,2 | 0,4 | 0,6 |
| Порог реагирования, Па, не более, для манометров: класса точности 0,005 | Рмах'0,1 0,005/100 | ||||
| класса точности 0,008 | Рмах 0,1 0,008/100 | ||||
| класса точности 0,01 | Рмах'0,10,01/100 | ||||
| класса точности 0,02 | Рмах0,10,02/100 | ||||
| класса точности 0,05 | Рмах'0,10,05/100 | ||||
| Диапазон измерений температуры термометром сопротивления, °С | от 0 до +40 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С | ±0,1 | ||||
| Примечание: | |||||
| ^ ’ В основном диапазоне измерений от 0,1Рщах до Ртах погрешность нормируется в % | от измеряемой величины; в дополнительном | ||||
| диапазоне измерений от Рщ;„ до 0,1Ртях погрешность нормируется в % от 0,1Рщах (где Ртах - верхний предел диапазона измерений; Ртт- нижний предел диапазона измерений). | |||||
| Наименование характеристики | Значение | ||||
| Верхний предел измерений избыточного, абсолютного давления (Ртах), кПа | 350 | 700 | 1750 | 3500 | 7000 |
| Нижний предел измерений избыточного, абсолютного давления (Рт;п), кПа | 7 | 14 | 25 | 50 | 100 |
| Пределы допускаемой относительной погрешности измерений абсолютного, избыточного давления, %(1): класса точности 0,003 класса точности 0,005 класса точности 0,008 класса точности 0,01 | ±0,003 ±0,005 ±0,008 ±0,01 | ||||
| Номинальная площадь поршня, см2 | 9,8 | 5 | 1,96 | 1 | 0,5 |
| Скорость опускания поршня, мм/мин, не более, для манометров: класса точности 0,003 класса точности 0,005 класса точности 0,008 класса точности 0,01 | 0,2 0,2 0,2 0,4 | 0,3 0,3 0,3 0,5 | 0,5 0,5 0,5 0,7 | 0,7 0,7 0,7 0,8 | 1,0 1,0 1,0 1,1 |
| Порог реагирования, Па, не более, для манометров: класса точности 0,003 класса точности 0,005 класса точности 0,008 класса точности 0,01 | Рмах 0,1 0,003/100 Рмах'0,1 0,005/100 Рмах'0,1 0,008/100 Рмах'0,10,01/100 | ||||
| Диапазон измерений температуры термометром сопротивления, °С | от 0 до +40 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С | ±0,1 | ||||
| Примечание: (1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рт;п до 0,1Ртах погрешность нормируется в % от 0,1Ртах (где Ртах - верхний предел диапазона измерений; Ртт- нижний предел диапазона измерений). | |||||
| Наименование характеристики | Значение | |||
| PG7102 | PG7202 | PG7302 | PG7601 | |
| Рабочая среда | воздух, гелий, азот | любой не агрессивный газ | масло (1) | воздух, гелий, азот |
| Материал поршня | карбид вольфрама | |||
| Материал цилиндра | карбид вольфрама | |||
| Г абаритные размеры (высота; ширина; длина), мм, не более - база PG7000 | 360; 400; 350 | |||
| - терминал PG | 120; 150; 200 | |||
| Масса, кг, не более | ||||
| - база PG7000 (без грузов) | 13 | 17 | ||
| - терминал PG | 1,4 | 1,4 | ||
| Параметры электрического питания: - напряжение переменного тока, В | 220±22/110±24 | |||
| - частота переменного тока, Гц | 50/60 | |||
| Потребляемая мощность, В • А, не более | 22 | |||
| Средняя наработка на отказ, ч | 40000 | |||
| Средний срок службы, лет | 15 | |||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С класса точности 0,003; 0,005; 0,008; 0,01 | от +18 до +22 | |||
| класса точности 0,02 и 0,05 | от +15 до +30 | |||
| - атмосферное давление окружающего воздуха, кПа | от 84 до 106,7 | |||
| - относительная влажность воздуха, % | от 40 до 80 | |||
| - тряска, вибрация и удары | должны отсутствовать | |||
| Примечание: (1) Рекомендуемое масло Бь2-Е1;кеШеху1 (БеЬаеа1е) | ||||
наносится методом наклейки или иным методом на корпус манометра и типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование частей | Обозначение | Кол-во |
| База PG7000 | PG7102, PG7202, PG7302, PG7601 | 1 шт. |
| Терминал PG | - | 1 шт. |
| Набор грузов MS (приведенный к номинальному значению массы или к номинальному значению давления) | MS-7002, MS-7001, MS-AMH-13, MS-AMH-25, MS-AMH-38, MS-AMH-40, MS-AMH-60, MS-AMH-80, MS-AMH-100 | 1(1) компл. |
| Система автоматического манипулятора грузов AMH | AMH-38, AMH-100 | 1 (1) 1 шт. |
| Измерительная поршневая система PC | PC-7100, PC-7200, PC-7300, PC-7600 | 1 (1) 1 v 7 шт. |
| Колокол для ручной загрузки грузов | - | 1 шт. |
| Кабель, соединяющий терминал PG с базой PG7000 | - | 1 шт. |
| Кабель электропитания | - | 1 шт. |
| Комплект принадлежностей | - | 1 компл. |
| Генератор-контроллер гидравлического давления OPG | - | 1 (1) 1 шт. |
| Ручной пневматический контроллер давления MPC | - | 1 (1) 1 шт. |
| Ручной гидравлический пресс MPG | - | 1 (1) 1 шт. |
| Контроллеры-калибраторы давления PPC | - | 1 (1) 1 шт. |
| Вакуумный насос | - | 1 (2) 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Свидетельство о поверке | - | 1 экз. |
| Методика поверки | МП 231-0046-2017 | 1 экз. |
| Примечание: (1) По заказу (2) Только для PG7601 | ||
осуществляется по документу МП 231-0046-2017 «Манометры грузопоршневые PG7000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2017 г. Основные средства поверки:
Государственный первичный эталон единицы давления для области избыточного давления в диапазоне от 0,02 до 10 МПа (ГПЭ 23-2010), в диапазоне измерений от 0,02 до 3 МПа, среднее квадратическое отклонение результата измерений So = 210 6, в диапазоне измерений от 3 МПа до 10 МПа, среднее квадратическое отклонение результата измерений So = 2,510-5.
Вторичный эталон-копия единицы давления для области избыточного давления в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа, среднее квадратическое отклонение результата измерений So = 410-6.
Государственный первичный эталон единицы давления для области абсолютного давления в диапазоне от 110-1 до 7105 Па (ГЭТ 101-2011); диапазон измерений от 110-1
3 3
до 110 Па среднее квадратическое отклонение результата измерений So = 1,3-10" Па; диапазон
25
измерений от 110 до 110 Па, среднее квадратическое отклонение результата измерений
-2 3 5
So = 2,1-10" Па; диапазон измерений от 710 до 710 Па, среднее квадратическое отклонение результата измерений So = (0,2 ^ 1) Па.
Рабочие эталоны избыточного давления манометры грузопоршневые классов точности 0,005; 0,008; 0,01; 0,02.
Рабочие эталоны абсолютного давления манометры грузопоршневые классов точности 0,003; 0,005.
Термометры сопротивления эталонные ЭТС-100, регистрационный номер 19916-00. Преобразователи сигналов ТС и ТП прецизионные «Теркон», регистрационный номер 23245-08.
Термостаты регулируемые ТР-1М, диапазон воспроизведения температуры от минус 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С, регистрационный номер 24473-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1 -106 Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
МИ 2429-97 ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)
Техническая документация фирмы «Fluke Corporation», США
