| Номер в госреестре | 70519-18 |
| Наименование СИ | Спектрометры лазерно-искровые эмиссионные |
| Обозначение типа СИ | Vulcan |
| Изготовитель | "Hitachi High-Tech Analytical Science Finland Oy", Финляндия (срок свидетельства: 13.03.2028 г.); Фирма "Oxford Instruments Analytical Oy", Финляндия (срок свидетельства: 13.03.2023 г.) |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

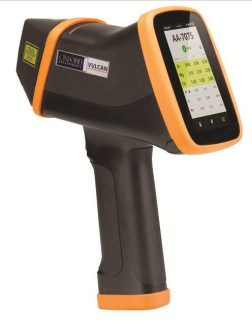

Спектрометры лазерно-искровые эмиссионные Vulcan предназначены для экспрессного измерения массовой доли химических элементов в металлах и сплавах в соответствии с применяемой методикой измерений.
Принцип действия спектрометров лазерно-искровых эмиссионных Vulcan основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью лазерно-искрового разряда.
Спектрометры состоят из источника возбуждения спектра, оптической системы, автоматизированной системы управления и регистрации на базе компьютера ARM совместимой платформы и встраиваемой аккумуляторной батареи.
Лазерно-искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока. Спектральный состав света определяется химическим составом исследуемой пробы.
В спектрометре реализована функция автоматического отключения питания лазера при отсутствии образца перед измерительным окном, а также функция блокировки питания лазера при срабатывании инфракрасного датчика наличия объекта.
Оптическая система, собранная по схеме Черни-Тернера, предназначена для анализа и регистрации спектра эмиссионного светового потока, и включает дифракционную решетку и линейную регистрирующую систему с ПЗС-матрицей (3648 пикселей).
Спектрометр поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии.
Метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vulcan |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Способ регистрации | параллельный |
| Диапазон определяемых элементов | Be, от Mg до Bi |
| Диапазон показаний, % масс. доли | от 0,01 до 99,90 |
| Диапазон измерений, % масс. доли | от 0,1 до 35,0 |
| Пределы допускаемой относительной погрешности измерений, %, в диапазоне: | |
| От 0,1 до 0,5 % масс. доли включ. | ±50,0 |
| Св. 0,5 до 1,0 % масс. доли включ. | ±30,0 |
| Св. 1,0 до 35 % масс. доли | ±10,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры лазера: - длина волны, нм - пиковая мощность, Вт, не более - энергия импульса, мкДж/с, не более - класс лазера по ГОСТ 31581-2012 | 1064 0,45 60 1 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 274x97x291 |
| Масса с аккумулятором, кг, не более | 1,5 |
| Напряжение питания постоянного тока, В | 7,2 |
| Время работы от аккумуляторной батареи, ч | от 8 до 10 |
| Время установления рабочего режима, с, не более | 20 |
| Время измерения, с | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, без конденсата - атмосферное давление, кПа | от 0 до +40 от 20 до 95 от 84,0 до 106,7 |
наносится на спектрометр в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр лазерно-искровой эмиссионный | Vulcan | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Аккумулятор Li-Ion | - | 2 шт. |
| Блок питания | - | 1 шт. |
| Карта памяти USB (электронная копия РЭ) | - | 1 шт. |
| Контрольный образец | - | 1 шт. |
| Чемодан для транспортировки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4571-448-2017 | 1 экз. |
осуществляется по документу РТ-МП-4571-448-2017 «ГСИ. Спектрометры лазерно-искровые эмиссионные Vulcan. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 октября
2017 г.
Основные средства поверки:
стандартные образцы сталей легированных типов 12Х18Н9Т, 12Х18Н10Т, 17Х18Н9, 12Х18Н12Т (комплект СО ЛГ32-ЛГ36) ГСО 4506-92П/4510-92П,
стандартные образцы сталей легированных типов 45Х15Н14В2М, 09Х16Н4Б, 31Х19Н9МВБТ, 20Х25Н20С2, 10Х11Н23Т3МР и сплавов на железоникелевой основе типов 12ХН35ВТ, 06ХН28МДТ (комплект ИСО ЛГ76-ИСО ЛГ82) ГСО 10744-2016 (ЛГ78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя «Oxford Instruments Analytical Oy»
| Зарегистрировано поверок | 122 |
| Поверителей | 18 |
| Актуальность данных | 21.11.2024 |
