| Номер в госреестре | 70520-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСПК-50000 |
| Изготовитель | АО "Транспетрол", Словакия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСПК-50000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 50000 м .
Резервуары представляют собой стальную конструкцию, включающая в себя основной резервуар, состоящий из цилиндрической стенки, днища, плавающей крыши и наружную защитную стенку.
Цилиндрическая стенка резервуара включает в себя девять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВСПК-50000 №№ 233, 234 расположены на площадке НПС «Будковце», Словацкая Республика.

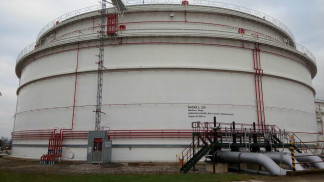

Общий вид резервуаров стальных вертикальных цилиндрических РВСПК-50000 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВСПК-50000 | ||
| Заводской номер резервуара | ||
| 233 | 234 | |
| Номинальная вместимость, м3 | 50000 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| РВСПК-50000 | ||
| Заводской номер резервуара | ||
| 233 | 234 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | от -50 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 50 | |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСПК-50000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВСПК-50000 | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- нивелир электронный SDL30 (регистрационный номер 19368-06);
- уровнемер буйковый Proservo (регистрационный номер 45098-10);
- расходомер массовый Promass (регистрационный номер 15201-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПК-50000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
