| Номер в госреестре | 70521-18 |
| Наименование СИ | Измерители аналоговых сигналов универсальные |
| Обозначение типа СИ | ИТП-14 и ИТП-16 |
| Изготовитель | ООО "ПО "ОВЕН", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16 (далее - измерители) предназначены в зависимости от модификации для измерения, преобразования и отображения температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических величин (давления, влажности, расхода, уровня), значения которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал силы постоянного тока, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.
Принцип действия измерителей основан на преобразовании входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.
Измерители выпускаются в разных исполнениях, отличающихся друг от друга конструкцией корпуса и типом входов и выходов.
Информация об исполнении указана в структуре условного обозначения, представленного на рисунке 1.
ИТП - XX. XX. XX. X
Тип
Цвет индикации
Конструктивное исполнение
Тип выхода
Рисунок 1 - Структура условного обозначения измерителей
Тип:
14 - измерение сигналов напряжения и силы постоянного тока;
16 - измерение сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей и сигналов напряжения постоянного тока.
Цвет индикации:
КР - красный;
ЗЛ - зеленый.
Конструктивное исполнение:
Щ9 - щитовое крепление;
Н3 - крепление на стену, трубу, DIN-рейку.
Тип выхода:
К - транзисторный ключ;
RS - интерфейс RS-485.
Конструктивно измерители выполнены в пластмассовых корпусах для щитового крепления - корпус Щ9 или для крепления на стену, трубу, DIN-рейку - корпус Н3. На лицевой панели измерителей размещены цифровые индикаторы.
На задней панели измерителей в корпусе Щ9 расположены клеммы для подключения к питающему напряжению и к первичным преобразователям, а также кнопки управления.
Измерители в корпусе Н3 выполнены в водо- и пыленепроницаемом исполнении. Все подключения осуществляются внутри герметичного корпуса через гермовводы. Кнопки управления измерителей в корпусе Н3 расположены на передней панели.
Выходными сигналами измерителей являются состояние транзисторного ключа n-p-n -типа с открытым коллекторным выходом или интерфейс RS-485, дающий возможность контроля текущих показаний с помощью персонального компьютера.
Конструкция измерителей не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

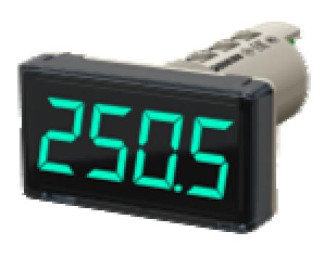

Фотографии общего вида измерителей приведены на рисунках 2 - 3.
Пломбирование измерителей не предусмотрено.
Для функционирования измерителей необходимо наличие встроенной части программного обеспечения (далее - ПО). Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Встроенное ПО |
| Идентификационное наименование ПО | ПО embSoft ИТП14 16 v1.10.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.10 |
| Цифровой идентификатор ПО | 72В818С1 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC |
Метрологические характеристики, типы входных сигналов, диапазоны измерений, пределы допускаемых основных приведенных (к диапазону измерений) погрешностей измерений и значения единицы младшего разряда приведены в таблицах 2 и 3. Технические характеристики приведены в таблице 4.
Таблица 2 - Входные сигналы ИТП-14
| Сигнал датчика | Диапазон измерений | Значение единицы младшего разряда | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % |
| Унифицированные сигналы по ГОСТ 26.011-80 | |||
| Напряжение постоянного тока | от 0 до 10 В | 0,001; 0,01; 0,1; 1,0 В | ±0,25 |
| Сила постоянного тока | от 0 до 5 мА | 0,001; 0,01; 0,1; 1,0 мА | |
| Сила постоянного тока | от 0 до 20 мА | 0,001; 0,01; 0,1; 1,0 мА | |
| Сила постоянного тока | от 4 до 20 мА | 0,001; 0,01; 0,1; 1,0 мА | |
| Сигналы напряжения постоянного тока | |||
| Напряжение постоянного тока | от 2 до 10 В | 0,001; 0,01; 0,1; 1,0 В | ±0,25 |
| Таблица 3 - Входные сигналы ИТ | П-16 | ||
| Сигнал датчика (условное обозначение НХС первичного преобразователя) | Диапазон измерений | Значение единицы младшего разряда | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % |
| Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |||
| TХК (L) | от -200 до +800 °С | 0,1; 1,0 °С | ±0,5 |
| TХА (К) | от -200 до +1300°С | 0,1; 1,0 °С | |
| TЖК (J) | от -200 до +1200 °С | 0,1; 1,0 °С | |
| ШН (N) | от -200 до +1300°С | 0,1; 1,0 °С | |
| TМК (Т) | от -250 до +400 °С | 0,1; 1,0 °С | |
| ШП (S) | от -50 до +1750 °С | 0,1; 1,0 °С | |
| ШП (R) | от -50 до +1750 °С | 0,1; 1,0 °С | |
| ШР (В) | от +200 до +1800 °С | 0,1; 1,0 °С | |
| TВР (А-1) | от 0 до +2500 °С | 0,1; 1,0 °С | |
| TВР (А-2) | от 0 до +1800 °С | 0,1; 1,0 °С | |
| TВР (А-3) | от 0 до +1800 °С | 0,1; 1,0 °С | |
| Т ермоэлектрические преобразователи | |||
| Тур L | от -200 до +900 °С (от - 8,15 до 53,14 мВ) | 0,1; 1,0 °С | ±0,5 |
| Сигнал датчика (условное обозначение НХС первичного преобразователя) | Диапазон измерений | Значение единицы младшего разряда | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
| Cu50(a=0,00426 °С-1) | от -50 до +200 °С | 0,1; 1,0 °С | ±0,25 |
| 50М (a=0,00428 °С -1) | от -180 до +200 °С | 0,1; 1,0 °С | |
| Pt50 (a=0,00385 °С-1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| 50П (a=0,00391 °С -1) | от-200 до +850 °С | 0,1; 1,0 °С | |
| Cu100(a=0,00426 °С-1) | от -50 до +200 °С | 0,1; 1,0 °С | |
| 100М (a=0,00428 °С-1) | от -180 до +200 °С | 0,1; 1,0 °С | |
| Pt100 (a=0,00385 °С -1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| 100П (a=0,00391 °С -1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| Ni100 (a=0,00617 °С -1) | от -60 до +180 °С | 0,1; 1,0 °С | |
| Pt500 (a=0,00385 °С -1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| 500П (a=0,00391 °С -1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| Cu500(a=0,00426 °С -1) | от -50 до +200 °С | 0,1; 1,0 °С | |
| 500М (a=0,00428 °С -1) | от -180 до +200 °С | 0,1; 1,0 °С | |
| Ni500 (a=0,00617 °С -1) | от -60 до +180 °С | 0,1; 1,0 °С | |
| Cu1000(a=0,00426 °С-1) | от -50 до +200 °С | 0,1; 1,0 °С | |
| 1000М (a=0,00428 °С-1) | от -180 до +200 °С | 0,1; 1,0 °С | |
| Pt1000 (a=0,00385 °С-1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| 1000П (a=0,00391 °С-1) | от -200 до +850 °С | 0,1; 1,0 °С | |
| Ni1000 (a=0,00617 °С-1) | от -60 до +180 °С | 0,1; 1,0 °С | |
| Унифици | рованные сигналы по ГОСТ 26.011-80 | ||
| Напряжение постоянного тока | от 0 до 1 В | 0,001; 0,01; 0,1; 1,0 В | ±0,25 |
| Пирометры суммарного излучения по ГОСТ 10627-71 | |||
| РК-15 | от +400 до +1500 °С | 0,1; 1,0 °С | ±0,25 |
| РК-20 | от +600 до +2000 °С | 0,1; 1,0 °С | |
| РС-20 | от +900 до +2000 °С | 0,1; 1,0 °С | |
| Сигналы постоянного напряжения | |||
| Напряжение постоянного тока | от -50 до +50 мВ | 0,001; 0,01; 0,1; 1,0 мВ | ±0,25 |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальных условий в пределах рабочих условий, на каждые 10 °С изменения температуры окружающего воздуха равны 0,2 от пределов основной приведенной (к диапазону измерений) погрешности измерений.
| Наименование характеристики | Значение |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | +20±5 |
| - относительная влажность воздуха без конденсации, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность воздуха без конденсации | |
| при температуре окружающего воздуха +35 °С, % - атмосферное давление, кПа | до 95 от 84,0 до 106,7 |
| Напряжение питания постоянного тока, В | от 10 до 30 (номинальное 24) |
| Масса, кг, не более | 0,15 |
| Габаритные размеры, мм, не более: | |
| корпус Щ9 | |
| - высота | 26 |
| - ширина - глубина | 48 65 |
| корпус Н3 | |
| - высота | 50 |
| - ширина - глубина | 112 37 |
| Степень защиты корпуса по ГОСТ 14254-96: | |
| - корпус Щ9 | IP65/IP20 |
| - корпус Н3 | IP65 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 12 |
наносится на корпус измерителя при помощи наклейки или другим способом, не ухудшающим качества измерителя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель аналоговых сигналов универсальный ИТП-ХХ.ХХ.ХХ.Х | - | 1 шт. |
| Руководство по эксплуатации | КУВФ.421451.015РЭ «Измерители аналоговых сигналов универсальные ИТП-14. Руководство по эксплуатации» КУВФ.421451.016РЭ «Измерители аналоговых сигналов универсальные ИТП-16. Руководство по эксплуатации» | 1 экз. |
| Паспорт и Г арантийный талон | КУВФ.421451.015ПС «Измеритель аналоговых сигналов универсальный ИТП-14. Паспорт» КУВФ.421451.016ПС «Измеритель аналоговых сигналов универсальный ИТП-16. Паспорт» | 1 экз. |
| Наименование | Обозначение | Количество |
| Методика поверки | КУВФ.421451.015МП «Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16. Методика поверки» | 1 (*) 1 экз. ; |
| Примечание - Поставляется по требованию заказчика | ||
осуществляется по документу КУВФ.421451.015МП «Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16. Методика поверки», утвержденному ООО «ИЦРМ» 29.12.2017 г.
Основные средства поверки:
- калибратор тока программируемый П321 (регистрационный номер в Федеральном информационном фонде 8868-82);
- магазин сопротивлений МСР-63 (регистрационный номер в Федеральном информационном фонде 2042-65);
- калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);
- магазин сопротивления Р4831-М1 (регистрационный номер в Федеральном информационном фонде 48930-12);
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 20580-06);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91);
- вольтметр универсальный В7-46 (регистрационный номер в Федеральном информационном фонде 11204-88);
- катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
- источник питания постоянного тока Б 5-44 А (регистрационный номер в Федеральном информационном фонде 5964-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.43-003 -46526536-2016 Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16. Технические условия
