| Номер в госреестре | 70523-18 |
| Наименование СИ | Виброметры |
| Обозначение типа СИ | СМ-21Х |
| Изготовитель | Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры СМ-21 Х (далее - виброметры) предназначены для измерений виброускорения, виброскорости, виброперемещения и частоты вращения узлов оборудования с целью их контроля, мониторинга и диагностики.
Виброметры являются портативными переносными приборами с внешним, подключаемым с помощью кабеля акселерометром, имеющим встроенный усилитель, и оптическим отметчиком.
Сигнал с акселерометра поступает на аналоговое устройство через входной разъем. Сигнал с аналогового устройства поступает на наушники (головные телефоны) и на вход аналого-цифрового преобразователя (АЦП), который осуществляет преобразование входных сигналов в цифровой код. Результаты преобразования передаются с АЦП на процессор по интерфейсу SPI. Сигнал с оптического отметчика через устройство согласования поступает на цифровой вход процессора. Данные с встроенного преобразователя температуры поступают на процессор по интерфейсу I2C. Процессор осуществляет программную обработку оцифрованного сигнала и вывод обработанной информации на дисплей. Данные хранятся в энергонезависимой флэш-памяти и могут быть переданы в компьютер по USB интерфейсу.
Виброметры позволяют осуществлять выбор полосы частот, коэффициента преобразования акселерометра, сохранение и просмотр результатов измерений, сравнение текущего измеренного значения с пороговым уровнем.
Виброметры обеспечивают возможность прослушивания измеряемого вибрационного сигнала с помощью наушников и контроля теплового состояния узлов оборудования с помощью встроенного преобразователя температуры.
Виброметры СМ-21Х изготавливаются в следующих исполнениях СМ-21М и СМ-21В.
Виброметры в исполнении СМ-21В в комплекте с акселерометрами, имеющими соответствующий сертификат соответствия по ТР ТС 012/2011, предназначены для работы во взрывоопасных зонах.
Внешний вид виброметров приведен на рисунке 1.

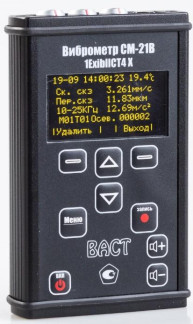

Виброметр СМ-21В
1ЫЫ1СТМ_______
19--09 14:00! 23 19.4^ Ск. скз 3,261мм/с Пер.скз П.ЗЗмкм 10-25КГЦ 12.69м/с1 Ц01Т01Осее. 000002 I Удалить I I Выход I
Виброметр СМ-21М
I 19--09 14:00:23 19.4^
j Ск. скз 3.261miVc. i Пер.скз П.ЗЗмкм
! 10-25КГЦ 12.69М-Л;1 > М01Т01Осее. 000802
I Удалить 1 1 Выход|
0@S
Рисунок 1 - Внешний вид и место пломбирования виброметров СМ-21 Х
Место нанесения знака поверки
Программное обеспечение виброметров предназначено для получения результатов аналого-цифрового преобразования аналоговых сигналов первичных преобразователей, цифровой обработки полученных результатов преобразования и представления значений измеренных величин.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО СМ-21 Х |
| Номер версии (идентификационный номер) ПО | 4.1 и выше |
| Цифровой идентификатор CRC32 | 1349F555 |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Рекомендациями по метрологии Р 50.2.077-2014 соответствует уровню «Высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброускорения на базовой частоте 160 Гц, м/с2 | от 0,1 до 200 |
| Диапазон измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с | от 0,1 до 100 |
| Диапазон измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм | от 1 до 1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности при измерении СКЗ: - виброускорения, м/с2 - виброскорости, мм/с - виброперемещения, мкм | ±(0,03+0,07-АШм), где АШм измеренное значение виброускорения |
| ±(0,03+0,07-УШм), где УШм измеренное значение виброскрости | |
| ±(0,3+0,07^Шм), где Бизм измеренное значение виброперемещения | |
| Частотные характеристики полосовых фильтров при измерениях параметров вибрации | по ГОСТ ISO 2954-2014, ГОСТ ИСО 10816-3-2002, ГОСТ ИСО 10816-4-2002 |
| Полосы частот при измерении виброускорения, виброскорости, виброперемещения, Гц | от 2 до 1000, от 10 до 1000, от 10 до 2000, от 10 до 5000 |
| Диапазон измерений частоты вращения, Гц (об/мин) | от 2 до 1000 ( от 120 до 60000) |
| Пределы допускаемой относительной погрешности при измерении частоты вращения, % | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы в режиме измерения, ч, не менее | 8 |
| Время полной зарядки аккумуляторной батареи, ч, не более | 4,5 |
| Среднее время наработки на отказ, ч, не менее | 10000 |
| Масса прибора, кг, не более | 0,35 |
| Габаритные размеры, мм, не более | |
| - длина | 138 |
| - ширина | 86 |
| - высота | 26 |
| Условия эксплуатации: | |
| - температура окружающей среды, ° С | от -20 до +50 |
| - относительная влажность воздуха, % | от 30 до 90 |
| Степень защиты корпуса по ГОСТ 14254-96 | IP65 |
| Электромагнитная совместимость | ТР ТС 020/2011 |
| Безопасность низковольтного оборудования | ТР ТС 004/2011 |
| Безопасность для работы во взрывоопасных средах (для виброметра в исполнении СМ-21В) | ТР ТС 012/2011 |
наносится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Виброметр в составе: - основной блок -акселерометр серии 6XX (регистрационный номер 36261-07) -оптический отметчик * | ||
| 1 | ||
| 1 | ||
| ФД-2 (ФД-2В) | 1 |
| Наименование | Обозначение | Кол-во |
| Щуп малогабаритный | 1 | |
| Защитный чехол с ремнем | 1 | |
| Держатель магнитный * | ДМ2 | 1 |
| Кабель соединительный | КММ-21-1 | 1 |
| Сетевой адаптер СА-СМ-21 | GS06E-1P1J | 1 |
| Наушники шумозащищенные * | 1 | |
| Кабель интерфейсный ИББ-СМ-21 * | 1 | |
| Формуляр | ВАРБ.411711.120 ФО | 1 |
| Руководство по эксплуатации | ВАРБ.411711.120 РЭ | 1 |
| Методика поверки | ВАРБ.411711.120 Д | 1 |
| Дистрибутивный носитель USB | 1 | |
| * поставляется по дополнительному заказу | ||
осуществляется по документу ВАРБ.411711.120 Д «Виброметры СМ-21Х. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 10.01.2018 г.
Основные средства поверки:
- установка поверочная вибрационная (рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012); от 0,1 до 600 м/с2; от 2 до 1*104 Гц; ПГ ± (1 - 10) %;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер в Федеральном информационном фонде 45344-10);
- мультиметр 3458А (регистрационный номер 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в формуляр, при периодической поверке -на свидетельство о поверке и (или) на корпус виброметра.
приведены в эксплуатационных документах.
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110 -1 до 210 4 Гц.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений.
ВАРБ 411711.120 ТУ Виброметр СМ-21Х. Технические условия.
