Резервуары стальные вертикальные цилиндрические с понтоном РВСП-30000, 70526-18

Назначение

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-30000 предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары представляют собой закрытые стальные сосуды в виде вертикально установленных цилиндров, с днищами и стационарными крышами с понтоном, с защитной стенкой.

Резервуары установлены на бетонных фундаментах, оборудованы кольцевыми лестницами, люками-лазами для обслуживания во время эксплуатации. Крыша резервуаров купольная каркасная.

Резервуары оснащены трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

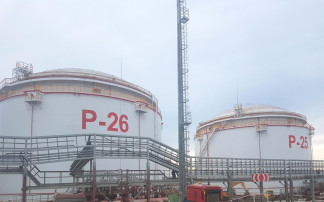

Общий вид резервуаров представлен на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта Комплектность средства измерений

Таблица 2

Поверка

осуществляется по МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом».

Основные средства поверки:

-    Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;

-    Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;

-    Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;

-    Нивелир компенсаторный VEGA L24 погрешность ±2 мм, регистрационный № 54719-13;

-    Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;

-    Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;

-    Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-30000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

МИ 3144-2008 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом
