| Номер в госреестре | 70531-18 |
| Наименование СИ | Счетчики времени наработки |
| Обозначение типа СИ | СВН-2-01, СВН-2-02 |
| Изготовитель | Общество с ограниченной ответственностью "Восток-Амфибия" (ООО "Восток-Амфибия"), г. Чистополь |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | Первичная поверка при выпуске. Периодической поверке не подлежат. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики времени наработки СВН-2-01, СВН-2-02 (далее по тексту - счётчики) предназначены для измерений времени наработки двигателей или другого оборудования.
Принцип действия счётчиков основан на формировании стабилизированных во времени электрических импульсов и преобразовании этих импульсов во вращательное движение ротора двигателя и цифровых барабанчиков индикаторного устройства.
Счётчики включают в себя электромеханический и электронный блоки.
Электромеханический блок счётчиков состоит из индикаторного устройства, механического понижающего редуктора и шагового электродвигателя. Индикаторное устройство собрано из шести барабанчиков, расположенных на общей оси и пяти промежуточных трибок, установленных на оси, параллельной оси барабанчиков и предназначено для регистрации количества отработанных часов контролируемого объекта.
Редуктор служит для передачи движения от шагового двигателя на цифровые барабанчики так, чтобы скорость первого барабанчика равнялась одному обороту в час.
Шаговый двигатель служит для преобразования стабилизированных по времени электрических импульсов во вращательное движение цифровых барабанчиков.
Электронный блок счётчиков включает в себя:
- элементы стабилизатора напряжения;
- микросхему;
- кварцевый резонатор;
- элементы цифровой подстройки частоты кварцевого генератора.
Счётчики выпускаются в двух модификациях СВН-2-01 и СВН-2-02 и отличаются напряжением питания и потребляемой электрической мощностью.

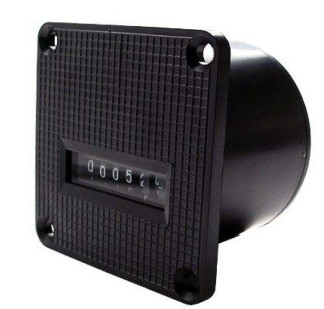

Пломбирование счетчиков от несанкционированного доступа осуществляется методом горячего тиснения в месте примыкания задней крышки к корпусу. Общий вид счётчиков с указанием места пломбирования представлен на рисунке 1.
| Место пломбирования | |
| 1 | |
| 0110 5 ; г л | |
Основные метрологические и технические характеристики счётчиков приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики счётчиков
| Наименование характеристики | Значение |
| Ёмкость счётного устройства, ч | 99999,9 |
| Пределы допускаемой основной относительной погрешности измерений времени, % | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений времени, вызванной воздействием повышенной и пониженной температуры, от нормальных условий измерений, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений времени, вызванной воздействием повышенной влажности, от нормальных условий измерений, % | ±0,5 |
| Напряжение питания постоянного тока, В: - для модификации СВН-2-01 - для модификации СВН-2-02 | от 9 до 15,6 от 22 до 29 |
| Средняя потребляемая мощность, Вт: - для модификации СВН-2-01 - для модификации СВН-2-02 | 0,2 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +15 до +35 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +40 °С, % | от -60 до +55 до 98 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 60x60x56 |
| Масса, кг, не более | 0,12 |
| Средняя наработка на отказ, ч | 32000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность счётчиков представлена в таблице 2.
Таблица 2 - Комплектность счётчиков
| Наименование | Обозначение | Количество |
| Счётчик времени наработки СВН-2-01 или СВН-2-02 (в соответствии с заказом) | - | 1 шт. |
| Винт | - | 4 шт. |
| Гайка | - | 4 шт. |
| Шайба | - | 4 шт. |
| Продолжение таблицы 2 | ||
| Наименование | Обозначение | Количество |
| Штекер наружный | - | 2 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-005-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-005-18 «Счётчики времени наработки СВН-2-01, СВН-2-02. Методика поверки», утверждённому ООО «ИЦРМ» 19.01.2018 г.
Основное средство поверки:
- хронометр морской 6МХ (регистрационный номер в Федеральном информационном фонде 1045-56).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ТУ 25-1865.081-87 Счётчики времени наработки СВН-2-01, СВН-2-02. Технические условия
| Зарегистрировано поверок | 4664 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
