| Номер в госреестре | 70533-18 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | BONUM 914211 |
| Изготовитель | Общество с ограниченной ответственностью "БОНУМ" (ООО "БОНУМ"), г. Ростов-на-Дону |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны BONUM 914211 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива. Планка указателя уровня налива находится в горловине или полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
ППЦ имеют модификации BONUM 914211/32, BONUM 914211/33, BONUM 914211/34, BONUM 914211/35, BONUM 914211/36, BONUM 914211/38, BONUM 914211/40, BONUM 914211/45 и BONUM 914211/50, которые отличаются геометрическими размерами и номинальной вместимостью.
На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

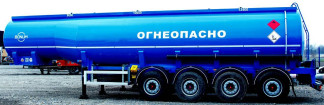

Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| BONUM 914211/32 | BONUM 914211/33 | BONUM 914211/34 | |
| Номинальная вместимость, дм3 | 32000 | 33000 | 34000 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| BONUM 914211/35 | BONUM 914211/36 | BONUM 914211/38 | |
| Номинальная вместимость, дм3 | 35000 | 36000 | 38000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| BONUM 914211/40 | BONUM 914211/45 | BONUM 914211/50 | |
| Номинальная вместимость, дм3 | 40000 | 45000 | 50000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| BONUM 914211/32 | BONUM 914211/33 | BONUM 914211/34 | |
| Снаряженная масса, кг, не более | 7800 | 7900 | 7950 |
| Длина, мм, не более | 10300 | 11000 | 11600 |
| Ширина, мм, не более | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| BONUM 914211/35 | BONUM 914211/36 | BONUM 914211/38 | |
| Снаряженная масса, кг, не более | 8050 | 8200 | 8300 |
| Длина, мм, не более | 12150 | 12600 | 11600 |
| Ширина, мм, не более | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| BONUM 914211/40 | BONUM 914211/45 | BONUM 914211/50 | |
| Снаряженная масса, кг, не более | 8500 | 8700 | 8750 |
| Длина, мм, не более | 12200 | 11300 | 12600 |
| Ширина, мм, не более | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -50 до +45 |
наносится на информационную табличку, установленную на раме с правой стороны по ходу движения, методом гравировки и на титульный лист руководства по эксплуатации печатным способом.
Таблица 9 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна BONUM 914211 | BONUM 914211/ХХ | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Формуляр | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс измерительно-вычислительный ГРАД-62 (регистрационный номер 36141-07), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ТУ 29.20.23.120-002-24235179-2017. Полуприцепы-цистерны для перевозки светлых нефтепродуктов и битума 914211; 914221. Технические условия
| Зарегистрировано поверок | 1388 |
| Поверителей | 71 |
| Актуальность данных | 07.12.2024 |
