| Номер в госреестре | 70534-18 |
| Наименование СИ | Анализаторы каналов и стыков Е1 многофункциональные |
| Обозначение типа СИ | МАКС-E1 |
| Изготовитель | Акционерное общество Научно-производственное предприятие «КОМЕТЕХ» (АО НПП «КОМЕТЕХ»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1 (далее -анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой, измерения размаха джиттера (фазового дрожания) цифрового сигнала и анализа ошибок при тестировании цифровой аппаратуры, цифровых каналов и каналов передачи данных на интерфейсах Е1.
Анализаторы являются портативными приборами с жидкокристаллическим экраном, состоящими из генератора и двух приемников цифровых сигналов.
В основе работы анализаторов лежит принцип воспроизведения встроенным генератором эталонной частоты, формирование цифровых сигналов с заданной скоростью передачи и логическое сравнение принимаемого цифрового сигнала с формируемым сигналом.
Анализаторы позволяют формировать цифровой структурированный сигнал с подачей испытательной псевдослучайной последовательности в заданные временные интервалы, регистрировать и анализировать ошибки в измерительном и рабочем структурированном сигнале на стандартном первичном цифровом стыке на скорости 2048 кбит/с, вводить в формируемый цифровой сигнал фазовое дрожание (джиттер) и измерять его размах в цифровом сигнале, поступающем на вход.
Анализаторы выпускаются в двух модификациях: «Ь» - с разъемами типа «банан» и «г» -с разъемами RJ-45.
Общий вид анализаторов и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.
Ж
Модификация «Ь» Модификация «г»

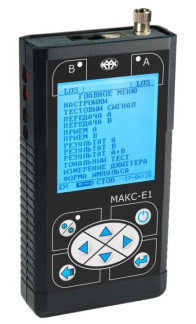

Рисунок 1 - Общий вид анализаторов
Анализаторы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализаторов, включая процессор, защищен конструкцией и наклеиваемой этикеткой с предупреждающей надписью. Модификация ПО возможна только в сервисных центрах изготовителя. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | ПО МАКС-Е1 |
| Идентификационное наименование ПО | МБСЕ.00007-10 |
| Номер версии (идентификационный номер) ПО | 1.0 или выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Тактовая частота передаваемого сигнала f, кГц | 2048 |
| Пределы регулировки тактовой частоты f, Гц | ±5-10"5f |
| Пределы допускаемой относительной погрешности тактовой частоты | ±1-10-5 |
| Входной импеданс (симметричный вход), Ом | 120 или >4000 |
| Затухание несогласованности входа на полутактовой частоте, дБ | >18 |
| Импеданс нагрузки на выходе (симметричный выход), Ом | (120)±1 % |
| Амплитуда импульсов (симметричный/несимметричный выход), В | 3,0±0,3 |
| Длительность импульса (на уровне 50 % амплитуды), нс | 244±25 |
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 43 |
| Диапазон размаха вводимого фазового дрожания (джиттера) А на выходе, тактовых интервалов1, ТИ, в диапазоне частот, кГц | от 0,1 до 10 от 0,002 до 100 |
| Пределы допускаемой абсолютной погрешности установки размаха фазового дрожания А, ТИ | ±(0,08 А+0,02) |
| Диапазон измерения размаха фазового дрожания А, ТИ | от 0,1 до 10 |
| Пределы допускаемой абсолютной погрешности измерения размаха фазового дрожания А при его частоте 1 кГц, ТИ | ±(0,07А+0,03) |
Таблица 3 - Технические характеристики
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25 °С, % | от 5 до 40 90 |
| Условия хранения: - температура хранения, °C | от -20 до +50 |
| Питание: - от встроенных аккумуляторных батарей (4 элемента типоразмера АА) - от сети переменного тока напряжением, В, частотой, Гц | 220+22 50±2,5 |
| Г абариты (длинахширинахвысота), мм | 160х85х30 |
| Масса, кг, не более | 0,4 |
По условиям эксплуатации анализаторы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94.
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Таблица 4
| Наименование | Количество | Примечание |
| Анализатор каналов и стыков Е1 многофункциональный МАКС-Е1 модификации «b» или « r» | 1 | * |
| Сетевой адаптер ~220 В/-9 В, 1 А | 1 | |
| Кабели измерительные, кабель для подключения к ПК | 9 | |
| Сумка для переноски анализатора и принадлежностей | * | |
| Руководство по эксплуатации, совмещенное с паспортом МБСЕ.468212.007 РЭ | 1 | |
| Методика поверки МБСЕ.468212.007 МП | 1 | |
| * Тип и количество определяется на основании заказа | ||
осуществляется по документу МБСЕ.468212.007 МП «Анализаторы каналов и стыков Е1 многофункциональные МАКС-EL Методика поверки», утвержденному ФГУП ЦНИИС 29 января 2018 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (регистр.№ 9084-90);
- осциллограф двухканальный широкополосный С1-108 (регистр. № 7866-80);
- анализатор цифровых трактов МР1552 В (регистр. № 20754-01): диапазон тактовых частот цифрового сигнала от 2 до 622 МГц, пределы допускаемой относительной погрешности по частоте ±0,5- 10-6f, диапазон вводимого/измеряемого джиттера 0,5-20/0,001-20 ТИ, пределы допускаемой относительной погрешности измерений 2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Технические условия МБСЕ 468212.007 ТУ.
| Зарегистрировано поверок | 187 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
