| Номер в госреестре | 70538-18 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 1.0-40.0 Д 071 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 071 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи при подключении к измерительным портам векторного анализатора электрических цепей (БАЦ) антенных устройств, размещенных в соответствии с условием «дальней зоны». При работе БАЦ устанавливается в режим измерений параметров S21 или S12, его измерительные порты при помощи кабельных сборок подключаются к входам вспомогательной и исследуемой антенн.
По командам оператора, вводимым в интерфейс управления на автоматизированном рабочем месте (АРМ), контроллер управления и БАЦ устанавливаются в режимы для измерений в необходимых диапазонах углов и частот. Контроллер управления выдает команды опорноповоротному устройству (ОПУ), которое устанавливает исследуемую антенну в требуемые угловые положения по крену и азимуту и в требуемое положение по слайдеру. БАЦ измеряет комплексный коэффициент передачи между каналами, к которым подключены антенны. Измеренные частотные и угловые зависимости комплексного коэффициента передачи передаются в АРМ, где производится их обработка и представление оператору в заданном виде.
Конструктивно комплекс состоит из ОПУ (азимутальное поворотное устройство AL-2760-1E, креновое поворотное устройство AL-1760-1, слайдер AL-4821-1-7) с контроллером осей ОПУ AL-4164-4MC-BL и пультом дистанционного управления, БАЦ ZVA-40, комплекта вспомогательных антенн, усилителя Agilent 83051А в комплекте с блоком питания, комплекта АРМ, комплекта кабелей связи, синхронизации и питания.
ОПУ с контроллером осей ОПУ AL-4164-4MC-BL предназначено для установки и вращения испытываемой антенны в горизонтальной плоскости, в плоскости поляризации и по слайдеру.
БАЦ ZVA40 предназначен для измерений комплексного коэффициента передачи в тракте, включающем в себя испытываемую (или эталонную) и вспомогательную антенны.
Бспомогательные антенны предназначены для излучения электромагнитного поля в направлении испытываемых антенн или приема электромагнитного поля от них в полосах рабочих частот.
СШП усилитель Agilent 83051А предназначен для усиления слабых радиочастотных сигналов в трактах вспомогательной и испытываемой антенн.
Комплект АРМ со специализированным программным обеспечением (ПО) предоставляет оператору интерфейс для автоматизированного управления элементами комплекса, сбора, обработки, хранения и вывода результатов измерений.
Комплекты кабелей связи, синхронизации и питания обеспечивают цифровые и аналоговые связи между элементами комплекса.
Бнешний вид составных частей комплекса приведен на рисунках 1 - 7.
Место размещения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунках 4, 6.
(а) (б)

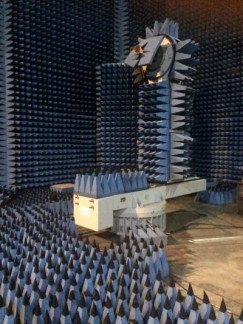

Рисунок 1 - Внешний вид ОПУ с установленной измеряемой антенной (а), внешний вид установленной вспомогательной антенны (б)
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
ПО комплекса работает под управлением операционной системы не ниже Windows XP, идентификационные данные комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентиф икационное наименование ПО | FrequencyMeas. exe | NFCalc.exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 5.1 | 3.20.1 | 3.16.60612 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 6D0A938315B1DB AC4F3B15C308FF C6B0 | 90F2307A43D1122 07504337B9CCA9F 24 | FAF113F3C83206E B863D69624F5D3F C0 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 1,0 до 40,0 |
| Динамический диапазон измерений характеристик антенных устройств^ в диапазоне частот, дБ, не менее: от 1 ГГц до 2 ГГц включ. | 72 |
| св. 2 ГГц до 4 ГГц включ. | 68 |
| св. 4 ГГц до 8 ГГц включ. | 59 |
| св. 8 ГГц до 12 ГГц включ. | 52 |
| св. 12 ГГц до 18 ГГц включ. | 40 |
| св. 18 ГГц до 26 ГГц включ. | 38 |
| св. 26 ГГц до 40 ГГц включ. | 25 |
| Пределы допускаемой инструментальной погрешности измерений амплитудных диаграмм направленности (АДН), фазовых (ФДН) и поляризационных диаграмм2), дБ, на уровне: -3 дБ | ±0,12 (±0,8°) |
| -5 дБ | ±0,12 (±0,8°) |
| -10 дБ | ±0,15 (±1,0°) |
| -15 дБ | ±0,20 (±1,4°) |
| -20 дБ | ±0,25 (±1,7°) |
| -25 дБ | ±0,30 (±2,1°) |
| -30 дБ | ±0,35 (±2,4°) |
| -35 дБ | ±0,40 (±2,7°) |
| -40 дБ | ±0,45 (±3,1°) |
| -45 дБ | ±0,50 (±3,4°) |
| -50 дБ | ±0,60 (±4,1°) |
| Пределы допускаемой погрешности измерений коэффициента усиления (КУ) методом замещения3) при погрешности КУ эталонной антенны, дБ, в диапазоне частот 1-18 ГГц (без использования усилителя): при относительном уровне переотражений не более минус 15 дБ: ±0,5 дБ | ±1,8 |
| ±0,8 дБ | ±1,9 |
| ±1,0 дБ | ±2,0 |
| ±1,5 дБ | ±2,2 |
| при относительном уровне переотражений не более минус 20 дБ: ±0,5 дБ | ±1,3 |
| ±0,8 дБ | ±1,4 |
| ±1,0 дБ | ±1,5 |
| ±1,5 дБ | ±2,0 |
| при относительном уровне переотражений не более минус 25 дБ: ±0,5 дБ | ±1,0 |
| ±0,8 дБ | ±1,2 |
| ±1,0 дБ | ±1,4 |
| ±1,5 дБ | ±1,9 |
| Наименование характеристики | Значение характеристики |
| при относительном уровне переотражений не более минус 30 дБ: ±0,5 дБ | ±0,9 |
| ±0,8 дБ | ±1,1 |
| ±1,0 дБ | ±1,3 |
| ±1,5 дБ | ±1,8 |
| Пределы допускаемой погрешности измерений КУ методом замещения3) при погрешности КУ эталонной антенны, дБ, в диапазоне частот 18-40 ГГц (с использованием усилителя): при относительном уровне переотражений не более минус 20 дБ: ±0,5 дБ | ±1,4 |
| ±0,8 дБ | ±1,5 |
| ±1,0 дБ | ±1,6 |
| ±1,5 дБ | ±2,0 |
| при относительном уровне переотражений не более минус 25 дБ: ±0,5 дБ | ±1,2 |
| ±0,8 дБ | ±1,4 |
| ±1,0 дБ | ±1,5 |
| ±1,5 дБ | ±1,9 |
| при относительном уровне переотражений не более минус 30 дБ: ±0,5 дБ | ±1,1 |
| ±0,8 дБ | ±1,3 |
| ±1,0 дБ | ±1,5 |
| ±1,5 дБ | ±1,9 |
| Диапазон изменений угла поворота ОПУ в азимутальной плоскости | ±200° |
| Диапазон изменений угла поворота ОПУ в плоскости поляризации | ±200° |
| Пределы допускаемой абсолютной погрешности установки углового положения ОПУ - в азимутальной плоскости | ±0,05° |
| - в плоскости поляризации | ±0,05° |
| Диапазон перемещения ОПУ по слайдеру, м, не менее | от 0 до 1,2 |
| Минимальная дискретность угла поворота ОПУ в азимутальной плоскости, не более | 2' |
| Примечания: 1) при полосе фильтра промежуточной частоты не более 10 Гц, выходной мощности ВАЦ | |
| не менее 7 дБм, измерительном расстоянии не более 7 метров и при коэффициенте усиления | |
| измеряемой антенны не менее 20 дБ; 2) при полосе фильтра промежуточной частоты не более 10 Гц и отношении сигнал шум | |
| не менее 50 дБ; 3) при КСВН антенн не более 1,5, уровне ортогональной составляющей поляризации поля | |
| излучения антенн не более минус 20 дБ, отличии КУ антенн не более 20 дБ, отношении | |
| сигнал шум не менее 25 дБ. | |
Таблица 3 - Пределы допускаемой погрешности измерений АДН (ФДН) и поляризационных диаграмм_
| КБ | Уровень АДН | Пределы допускаемой погрешности измерений АДН (ФДН) и поляризационных диаграмм в диапазоне частот 1-40 ГГц, при отношении сигнал/шум, дБ, ± | ||||||
| 25 | 30 | 35 | 40 | 45 | 50 | 55 и более | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| -15 | -3 дБ -6 дБ -10 дБ | 2.2 (15,9°) 2,9 (21,6°) 4.2 (31,6°) | 2,2 (15,4°) 2,9 (20,9°) 4,1 (30,8°) | 2.1 (15,1°) 2,8 (20,5°) 4.1 (30,4°) | 2,1 (14,9°) 2,8 (20,3°) 4,0 (30,2°) | 2,1 (14,9°) 2,8 (20,2°) 4,0 (30,0°) | 2,1 (14,8°) 2,8 (20,2°) 4,0 (30,0°) | 2,1 (14,8°) 2,7 (20,1°) 4,0 (29,9°) |
| -20 | -3 дБ -6 дБ -10 дБ -15 дБ | 1.5 (10,2°) 2,0 (13,9°) 2,9 (21,0°) 4.5 (33,5°) | 1,4 (9,5°) 1,8 (13,0°) 2,7 (19,6°) 4,2 (30,8°) | 1,3 (9,2°) 1,8 (12,5°) 2,6 (19,0°) 4,1 (31,0°) | 1,3 (9,0°) 1,8 (12,3°) 2,6 (18,7°) 4,1 (30,6°) | 1,3 (8,9°) 1,7 (12,1°) 2,6 (18,5°) 4,0 (30,3°) | 1,3 (8,8°) 1,7 (12,1°) 2,5 (18,4°) 4,0 (30,2°) | 1,3 (8,8°) 1,7 (12,0°) 2,5 (18,4°) 4,0 (30,1°) |
| -25 | -3 дБ -6 дБ -10 дБ -15 дБ -20 дБ | 1.1 (7,1°) 1,4 (9,6°) 2.1 (14,6°) 3,3 (24,2°) | 0,9 (6,2°) 1,2 (8,3°) 1.8 (12,7°) 2.9 (21,2°) 4,5 (33,6°) | 0,9 (5,8°) 1.2 (7,8°) 1.7 (11,9°) 2.7 (19,9°) 4.3 (31,9°) | 0,8 (5,6°) 1,1 (7,5 °) 1.6 (11,4°) 2.6 (19,2°) 4,1 (31,1°) | 0,8 (5,5°) 1,1 (7,3 °) 1,6 (11,2°) 2,6 (18,9°) 4,1 (30,7°) | 0,8 (5,3°) 1,1 (7,3°) 1,6 (11,1°) 2,6 (18,7°) 4,1 (30,5°) | 0,8 (5,4°) 1,1 (7,2°) 1,6 (11,0°) 2,6 (18,6°) 4,0 (30,3°) |
| -30 | -3 дБ -6 дБ -10 дБ -15 дБ -20 дБ -25 дБ | 0,8 (5,5°) 1,1 (7,5 °) 1.7 (11,5°) 2.7 (19,4°) 4,2 (31,4°) | 0,7 (4,4°) 0,9 (5,8°) 1.3 (8,8°) 2,1 (14,9°) 3.3 (24,3°) | 0,6 (3,9°) 0,8 (5,1°) 1,1 (7,7°) 1.8 (13,0°) 2.9 (21,4°) 4,5 (33,8°) | 0,6 (3,6°) 0,7 (4,8°) 1,1 (7,2°) 1.7 (12,1°) 2.8 (20,1°) 4,3 (32,1°) | 0,6 (3,5°) 0,7 (4,6°) 1,0 (7,0°) 1.7 (11,7°) 2.7 (19,5°) 4,2 (31,1°) | 0,6 (3,4°) 0,7 (4,5°) 1,0 (6,8°) 1,7 (11,5°) 2,6 (19,1°) 4,1 (30,9°) | 0,5 (3,4°) 0,7 (4,5°) 1.0 (6,7°) 1.6 (11,4°) 2.6 (19,0°) 4.1 (30,7°) |
| -35 | -3 дБ -6 дБ -10 дБ -15 дБ -20 дБ -25 дБ -30 дБ | 0,8 (4,9°) 1,0 (6,6°) 1,5 (10,3°) 2,4 (17,6°) | 0,5 (3,4°) 0,7 (4,5°) 1,0 (6,9°) 1.7 (11,7°) 2.7 (19,6°) 4,2 (31,5°) | 0,5 (2,8°) 0,6 (3,6°) 0,8 (5,4°) 1.3 (9,1°) 2,1 (15,1°) 3.3 (24,5°) | 0,4 (2,5°) 0,5 (3,2°) 0,7 (4,8°) 1,2 (8,0°) 1.9 (13,2°) 2.9 (21,6°) 4,5 (33,9°) | 0,4 (2,4°) 0,5 (3,1°) 0,7 (4,5°) 1,1 (7,5°) 1.8 (12,4°) 2.8 (20,3°) 4,3 (32,2°) | 0,4 (2,3°) 0,5 (3,0°) 0,7 (4,4°) 1.1 (7,3°) 1.7 (12,0°) 2.7 (19,7°) 4.2 (31,5°) | 0,4 (2,3°) 0,5 (2,9°) 0,7 (4,3°) 1.1 (7,1°) 1.7 (11,8°) 2.7 (19,4°) 4.1 (31,0°) |
| -40 | -3 дБ -6 дБ -10 дБ -15 дБ -20 дБ -25 дБ -30 дБ -35 дБ | 0,7 (4,6°) 1,0 (6,3°) 1.4 (9,9°) 2.4 (17,1°) 3,8 (28,7°) | 0,5 (3,0°) 0,6 (4,0°) 0,9 (6,1°) 1.5 (10,4°) 2.5 (17,7°) 3,9 (29,2°) | 0,4 (2,2°) 0,5 (2,9°) 0,7 (4,3°) 1.1 (7,1°) 1.7 (11,9°) 2.7 (19,7°) 4.2 (31,6°) | 0,3 (1,9°) 0,4 (2,4°) 0,6 (3,5°) 0,9 (5,7°) 1,4 (9,4°) 2,1 (15,3°) 3,3 (24,7°) | 0,3 (1,8°) 0,4 (2,2°) 0,5 (3,2°) 0,8 (5,1°) 1,2 (8,3°) 1,9 (13,5°) 3,0 (21,8°) 4,5 (34,0°) | 0,3 (1,7°) 0,4 (2,1°) 0,5 (3,0°) 0,7 (4,8°) 1.2 (7,8°) 1.8 (12,7°) 2.8 (20,5°) 4.3 (32,4°) | 0,3 (1,7°) 0,3 (2,0°) 0,5 (2,9°) 0,7 (4,7°) 1.1 (7,6°) 1,8 (12,3°) 2,7 (19,9°) 4.2 (31,6°) |
| -45 | -3 дБ -6 дБ -10 дБ -15 дБ -20 дБ -25 дБ -30 дБ -35 дБ -40 дБ | 0,7 (15,1°) 0,9 (20,5°) 1.4 (30,4°) 2.4 (30,4°) 3,8 (30,4°) | 0,5 (2,8°) 0,6 (3,7°) 0,9 (5,7°) 1.4 (10,0°) 2.4 (17,2°) 3,8 (28,7°) | 0,3 (2,0°) 0,4 (2,5°) 0,6 (3,7°) 0,9 (6,2°) 1.5 (10,5°) 2.5 (17,8°) 3,9 (29,3°) | 0,3 (1,6°) 0,3 (1,9°) 0,5 (2,8°) 0,7 (4,5°) 1.1 (7,4°) 1.7 (12,1°) 2.7 (19,9°) 4.2 (31,7°) | 0,3 (1,5°) 0,3 (1,7°) 0,4 (2,4°) 0,6 (3,8°) 0,9 (6,0°) 1.4 (9,6°) 2,2 (15,5°) 3.4 (24,9°) | 0,2 (1,4°) 0,3 (1,6°) 0,4 (2,2°) 0,6 (3,5°) 0,8 (5,4°) 1,3 (8,6°) 1,9 (13,7°) 3,0 (22,0°) 4,5 (34,2°) | 0,2 (1,3°) 0,3 (1,5°) 0,4 (2,1°) 0,5 (3,3°) 0,8 (5,2°) 1,2 (8,1°) 1.8 (12,9°) 2.8 (20,8°) 4,3 (32,6°) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| -3 дБ | 0,7 (4,5°) | 0,4 (2,7°) | 0,3 (1,8°) | 0,3 (1,4°) | 0,2 (1,3°) | 0,2 (1,2°) | 0,2 (1,1°) | |
| -6 дБ | 0,9 (6,2°) | 0,6 (3,6°) | 0,4 (2,3°) | 0,3 (1,7°) | 0,3 (1,4°) | 0,2 (1,3°) | 0,2 (1,3°) | |
| -10 дБ | 1,4 (9,8°) | 0,9 (5,6°) | 0,6 (3,5°) | 0,4 (2,4°) | 0,3 (2,0°) | 0,3 (1,8°) | 0,3 (1,7°) | |
| -15 дБ | 2,4 (17,1°) | 1,4 (9,8°) | 0,9 (5,9°) | 0,6 (3,9°) | 0,5 (3,1°) | 0,4 (2,7°) | 0,4 (2,6°) | |
| -50 | -20 дБ | 3,8 (28,8°) | 2,4 (17,1°) | 1,5 (10,0°) | 1,0 (6,4°) | 0,7 (4,8°) | 0,6 (4,1°) | 0,6 (3,8°) |
| ■J \J | -25 дБ | - | 3,8 (28,7°) | 2,4 (17,2°) | 1,5 (10,7°) | 1,1 (7,6°) | 1,0 (6,3°) | 0,9 (5,7°) |
| -30 дБ | - | - | 3,8 (28,7°) | 2,5 (17,9°) | 1,8 (12,3°) | 1,4 (9,9°) | 1,3 (8,9°) | |
| -35 дБ | - | - | - | 3,9 (29,3°) | 2,7 (20,0°) | 2,2 (15,8°) | 2,0 (14,0°) | |
| -40 дБ | - | - | - | - | 4,2 (31,8°) | 3,4 (25,0°) | 3,0 (22,2°) | |
| -45 дБ | - | - | - | - | - | - | 4,6 (34,3°) | |
| Примечания: | ||||||||
| ЖБ-к | и т с о в о х э з е б т н е и ц и ф ф э о | |||||||
аблица 4 - Технические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 70 от 84,0 до 106,7 |
наносится на лицевую панель контроллера осей в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 071. Руководство по эксплуатации. ТМСА 071. 040. 00Д РЭ».
Комплект поставки комплекса приведен в таблице 5.
Таблица 5 - Комплект поставки комплекса
| Наименование | Кол-во |
| Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 071 в составе: | 1 шт. |
| Опорно-поворотное устройство (ОПУ) в составе: • Азимутальное поворотное устройство AL-2760-1E; • Креновое поворотное устройство AL-1760-1; • Слайдер AL-4821-1-7; • Контроллер осей ОПУ AL-4164-4MC-BL; • Пульт дистанционного управления; • Комплект кабелей | 1 ком-т 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 ком-т |
| ВАЦ Rohde & Shwarz ZVA40 с опциями: • ZVAB-K2 Time Domain; • ZVA40-B16; • ZVA40-B21; • ZVA40-B22; • ZVA40-B31; | 1 ком-т |
| Наименование | Кол-во |
| • ZVA40-B32 | |
| Комплект вспомогательных антенн: • П6-23М; • П6-69 | 1 ком-т 1 шт. 1 шт. |
| СШП усилитель «Agilent» 83051А в комплекте с блоком питания | 1 шт. |
| Комплект кабелей связи, синхронизации и питания | 1 ком-т |
| Автоматизированное рабочее место управления, обработки, визуализации и каталогизации измерений | 1 ком-т |
| Комплект кабелей связи, синхронизации и питания | 1 ком-т |
| ПО управления АИВК, сбора и обработки данных, регистрации результатов измерений, их визуализации и каталогизации | 1 диск |
| 3 Руководство по эксплуатации | 1 книга |
| 4 Паспорт изделия | 1 бр. |
| 5 Методика поверки | 1 бр. |
осуществляется по документу 165-17-11 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 071. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 ноября 2017 года.
Основные средства поверки:
- аттенюатор ступенчатый программируемый Agilent 84908M (регистрационный номер в Федеральном информационном фонде 60239-15);
- комплект антенный измерительный АИК 1-40Б (регистрационный номер в Федеральном информационном фонде 55403-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
