| Номер в госреестре | 70544-18 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | Микросенс М3 (PID) |
| Изготовитель | Общество с ограниченной ответственностью "ЭМИ-Прибор" (ООО "ЭМИ-Прибор"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы портативные Микросенс М3 (PID) (далее - газоанализаторы) предназначены для измерения концентраций горючих газов, объемной доли кислорода, водорода, диоксида углерода и вредных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Газоанализаторы представляют собой автоматические индивидуальные приборы непрерывного действия.
Способ отбора пробы - диффузионный.
Принцип действия каналов с оптическими датчиками основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн (3,1-3,4) мкм.
Принцип действия каналов с электрохимическими датчиками измерения основан на измерении тока, вырабатываемого при взаимодействии электродов датчика с целевым газом.
Принцип действия каналов с фотоионизационными датчиками основан на измерении тока, возникающего при ионизации молекул целевого газа ультрафиолетовым излучением.

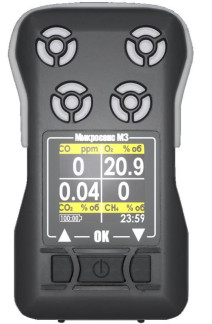

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.
На лицевой панели корпуса расположены:
- цветной жидкокристаллический дисплей;
- "CardioLight" - световая панель, служащая для оповещения о состоянии атмосферы и газоанализатора;
- кнопочная клавиатура (три кнопки);
- 4 отверстия для диффузионного захода анализируемой среды к датчикам газоанализатора.
На задней панели корпуса расположены: крепление для ремешка или на ремень типа
полукольцо с застежкой «крокодил», светодиодный фонарик, гарантийная наклейка, паспортная табличка, динамик звуковой сигнализации.
На нижней части корпуса расположен разъем для подключения газоанализатора к док-станции.
Электрическое питание газоанализаторов осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора.
В корпусе прибора предусмотрено 4 слота для установки датчиков. В нижнем ряду датчиков (при направлении взгляда на лицевую панель прибора) могут быть размещены оптические цифровые датчики для измерения содержания углеводородных газов, либо оптический цифровой датчик CO2, либо электрохимические датчики на вредные газы (по заказу). Фотоионизационный датчик для измерения предельно допустимых концентраций токсичных и взрывоопасных газов может быть размещен в нижнем правом слоте. В левый верхний слот устанавливается один электрохимический датчик на вредные газы (по заказу), в правый верхний слот устанавливается только датчик кислорода. Конкретный набор датчиков определяется при заказе. Газоанализатор обеспечивает одновременное измерение до 5 определяемых компонентов (при использовании сдвоенного датчика CO/H2S).
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровая индикация результатов измерений;
- подача световой и звуковой сигнализации при достижении концентрацией измеряемых газов заданного уровня;
- запись и последующее отображение максимальных значений концентраций за период после включения;
- функция «черного ящика» - запись результатов измерений в энергонезависимую память;
- передача результатов измерений на ПК, интерфейс USB.
Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- информацию о срабатывании сигнализации и о сбоях в работе газоанализатора;
- максимальных и минимальных значений результатов измерений по каждому измерительному каналу.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором;
- отображением на дисплее символов, обозначающих срабатывание сигнализации. Общий вид газоанализаторов и место пломбирования от несанкционированного доступа
приведены на рисунках 1 и 2.
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное;
- автономное.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО выполняет следующие основные функции:
- прием и обработку измерительной информации от первичных измерительных преобразователей;
- диагностику аппаратной и программной частей газоанализатора;
- хранение результатов измерений;
- ведение и хранение журнала событий;
- обмен данными с ПЭВМ по интерфейсу USB.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО идентифицируется при включении газоанализатора путем вывода
на дисплей номера версии при включении.
Газоанализаторы имеют возможность работы с автономным ПО «PagTool» для персонального компьютера под управлением ОС Microsoft Windows.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.
Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Microsense 4.bin |
| Номер версии (идентификационный номер) ПО | не ниже 4.0 |
| Цифровой идентификатор ПО | 8D32DF52, алгоритм CRC32 |
| Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии. | |
Таблица 2 - Основные метрологические характеристики газоанализаторов.
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Электрохимические датчики | ||||||
| Кислород (О2) | от 0 до 30% | ±0,5 % | - | 0,1% | 20 | |
| Оксид углерода (СО) | от 0 до 500 млн | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 1 -1 1 млн | 30 |
| св. 40 до 500 млн-1 | - | ±10 % | ||||
| от 0 до 2000 млн-1 | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 1 -1 1 млн | 30 | |
| св. 40 до 2000 млн-1 включ. | - | ±10 % | ||||
| Сероводород (H2S) | от 0 до 100 млн-1 | от 0 до 7,5 млн-1 включ. | ±1,5 млн-1 | - | 0,1 млн | 30 |
| св. 7,5 до 100 млн-1 | - | ±20 % | ||||
| от 0 до 1000 млн ) | от 0 до 15 млн-1 включ. | ±3 млн-1 | - | 1 -1 1 млн | 25 | |
| св. 15 до 1000 млн-1 | - | ±20 % | ||||
| Хлор (d2) | от 0 до 10 млн ) | от 0 до 1 млн-1 включ. | ±0,2 млн-1 | - | 0,1 млн | 60 |
| св. 1 до 10 млн-1 | - | ±20 % | ||||
| от 0 до 50 млн-1 2) | от 0 до 2 млн-1 включ. | ±0,4 млн-1 | - | 0,1 млн | 120 | |
| св. 2 до 50 млн-1 | - | ±20 % | ||||
| от 0 до 200 млн ) | от 0 до 2 млн-1 включ. | ±0,4 млн-1 | - | 0,1 млн | 30 | |
| св. 2 до 200 млн-1 | - | ±20 % | ||||
| Цианистый водород (HCN) | от 0 до 30 млн ) | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 1 -1 1 млн | 70 |
| св. 10 до 30 млн-1 | - | ±20 % | ||||
| от 0 до 50 млн-1 2) | от 0 до 5 млн-1 включ. | ±2 млн-1 | - | 1 -1 1 млн | 120 | |
| св. 5 до 50 млн-1 | - | ±20 % | ||||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 1 -1 1 млн | 40 |
| св. 10 до 100 млн-1 | - | 20 % | ||||
| от 0 до 300 млн | от 0 до 20 млн-1 включ. | ±4 млн-1 | - | 1 -1 1 млн | 40 | |
| св. 20 до 300 млн-1 | - | ±20 % | ||||
| от 0 до 1000 млн ) | от 0 до 30 млн-1 включ. | ±6 млн-1 | - | 1 -1 1 млн | 60 | |
| св. 30 до 1000 млн-1 | - | ±20 % | ||||
| Диоксид серы (SO2) | от 0 до 20 млн-1 | от 0 до 2,5 млн-1 включ. | ±0,5 млн-1 | - | 0,1 млн-1 | 30 |
| св. 2,5 до 20 млн-1 | - | ±20 % | ||||
| от 0 до 2000 млн-1 2) | от 0 до 50 млн-1 включ. | ±10 млн-1 | - | 1 -1 1 млн | 60 | |
| св. 50 до 2000 млн-1 включ. | - | ±20 % | ||||
| Оксид азота (NO) | от 0 до 250 млн ) | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 1 -1 1 млн | 40 |
| Св. 10 до 250 млн-1 | - | ±20 % | ||||
| от 0 до 2000 млн-1 2) | от 0 до 100 млн-1 включ. | ±20 млн-1 | - | 1 -1 1 млн | 60 | |
| св. 100 до 2000 млн-1 включ. | - | ±20 % | ||||
| Диоксид азота (NO2) | от 0 до 30 млн | от 0 до 1 млн-1 включ. | ±0,2 млн-1 | - | 0,1 млн | 30 |
| св. 1 до 30 млн-1 | - | ±20 % | ||||
| от 0 до 2000 млн-1 | от 0 до 100 млн-1 включ. | ±20 млн-1 | - | 1 -1 1 млн | 60 | |
| св. 100 до 2000 млн-1 включ. | - | ±20 % | ||||
| Водород (H2) | от 0 до 2% 2) | от 0 до 2% | ±0,1 % | - | 0,01% | 60 |
| от 0 до 1000 млн-1 2) | от 0 до 1000 млн-1 | ±20 млн-1 | - | 1 -1 1 млн | 70 | |
| Фтор (F2) | от 0 до 1 млн-1 2) | от 0 до 1 млн-1 включ. | ±0,04 млн-1 | - | 0,01 млн-1 | 80 |
| Арсин(AsH3) | от 0 до 1 млн ’ | от 0 до 1 млн-1 | ±0,06 млн-1 | - | 0,01 млн-1 | 30 |
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Фосфин (PH3) | 1 2) от 0 до 5 млн ’ | от 0 до 0,3 млн-1 включ. | ±0,06 млн-1 | - | 0,01 млн-1 | 30 |
| св. 0,3 до 5 млн-1 | ±20 % | |||||
| от 0 до 1000 млн ) | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 1 -1 1 млн | 60 | |
| св. 10 до 1000 млн-1 | - | ±20 % | 1 -1 1 млн | |||
| Моносилан (SiH4) | от 0 до 50 млн ) | от 0 до 5 млн-1 включ. | ±1 млн-1 | - | 0,1 млн | 60 |
| св. 5 до 50 млн-1 | - | ±20 % | ||||
| Хлороводород (HCl) | от 0 до 20 млн ) | от 0 до 2 млн-1 включ. | ±0,4 млн-1 | 0,1 млн | 60 | |
| св. 2 до 20 млн-1 | ±20 % | |||||
| Фтороводород (HF) | от 0 до 10 млн | от 0 до 2 млн-1 включ. | ±0,4 млн-1 | 0,1 млн | 90 | |
| св. 2 до 10 млн-1 | - | ±20 % | ||||
| Карбонилхлорид (COCl2) | -1 2) от 0 до 1 млн ’ | от 0 до 1 млн-1 | ±0,15 млн-1 | - | 0,01 млн-1 | 120 |
| Метилмеркаптан (CH3SH) | от 0 до 10 млн-1 2) | от 0 до 10 млн-1 | ±2 млн-1 | - | 0,1 млн-1 | 40 |
| Озон (O3) | от 0 до 0,25млн-1 2) | от 0 до 0,25млн-1 | ±0,04 млн-1 | - | 0,01 млн-1 | 60 |
| Бром (Br2) | от 0 до 5 млн | от 0 до 1 млн-1 включ. | ±0,2 млн-1 | - | 0,1 млн | 50 |
| св. 1 до 5 млн-1 | - | ±20 % | ||||
| Формальдегид (CH2O) | от 0 до 10 млн-1 | от 0 до 1 млн-1 включ. | ±0,2 млн-1 | - | 0,1 млн-1 | 80 |
| св. 1 до 10 млн-1 | - | ±20 % | ||||
| Этилмеркаптан (C2H5SH) | от 0 до 14 млн-1 2) | от 0 до 14 млн-1 | ±0,4 млн-1 | - | 0,1 млн-1 | 90 |
| Этилен (С2Щ) | от 0 до 100 млн-1 | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 1 -1 1 млн | 60 |
| св. 10 до 100 млн-1 | - | ±20 % | ||||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Оптические датчики | ||||||
| Диоксид углерода (CO2) | от 0 до 1,5 % | от 0 до 1,5 % | ±0,1 % | - | 0,01 % | 30 |
| от 0 до 2,5 % | от 0 до 2,0 % включ. | ±0,1 % | - | 0,01 % | 30 | |
| св. 2,0 до 2,5 % | - | 5 % | ||||
| от 0 до 5 % | от 0 до 2,0 % включ. | ±0,1 % | - | 0,01 | 30 | |
| св. 2,0 до 5 % | - | 5 % | ||||
| Пропан (С3Щ) | от 0 до 100 % НКПР (от 0 до 1,7 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 30 |
| св.60 до 100 % НКПР | - | ±5 % | ||||
| Метан (CH4) | от 0 до 100 % | от 0 до 2 % включ. | ±0,1 % | - | 0,01 | 20 |
| св. 2 до 100 % | - | ±5 % | ||||
| от 0 до 100 % НКПР (от 0 до 4,4 % )) | от 0 до 60 % НКПР включ. | ±0,13 % (±3 % НКПР) | - | 1 %НКПР | 20 | |
| св. 60 до 100 % НКПР | - | ±5 % | ||||
| Этан (С^) | от 0 до 100 % НКПР (от 0 до 2,4 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 20 |
| св. 60 до 100 % НКПР | - | ±5 % | ||||
| Н-Г ексан (С6H14) | от 0 до 100 % НКПР (от 0 до 1,0 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 |
| св.60 до 100 % НКПР | - | ±5 % | ||||
| Н-Бутан (С4H10) | от 0 до 100 % НКПР (от 0 до 1,43)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 |
| св.60 до 100 % НКПР | - | ±5 % | ||||
| Изобутан (С4H10) | от 0 до 100 % НКПР (от 0 до 1,3 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 |
| св.60 до 100 % НКПР | - | ±5 % | ||||
| Пентан (С5^2) | от 0 до 100 % НКПР (от 0 до 1,1 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 |
| св.60 до 100 % НКПР | - | ±5 % | ||||
| Пропилен (СзНб) | от 0 до 100 % НКПР (от 0 до 4,0 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 25 |
| св.60 до 100 % НКПР | - | ±5 % | ||||
| Метанол (CH3ОН) | от 0 до 50 % НКПР (от 0 до 3 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | |||
| абсолютной, объемная доля определяемого компонента | относи тельной | ||||||
| Толуол (метилбензол, C7H8) | от 0 до 50 % НКПР (от 0 до 0,5 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | ||
| Этиленоксид (С2Н4О) | от 0 до 50 % НКПР (от 0 до 1,3 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | ||
| Бензол (С6Н6) | от 0 до 100 % НКПР (от 0 до 1,2 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 | |
| св.60 до 100 % НКПР | - | ±5 % | |||||
| Ацетон ((СН3)2СО) | от 0 до 50 % НКПР (от 0 до 1,25 % 3)) | ±5 % НКПР | - | 1 %НКПР | 35 | ||
| Этилен (С2Н4) | от 0 до 100 % НКПР (от 0 до 2,3 %3)) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 25 | |
| св.60 до 100 % НКПР | - | ±5 % | |||||
| Н-октан (С8Н18) | от 0 до 50 % Н | КПР (от 0 до 0,4 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Этанол (С2Н5ОН) | от 0 до 50 % НКПР (от 0 до 1,55 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | ||
| Метил- третбутиловый эфир (МТБЭ, СНэСО(СНэ)3) | от 0 до 50 % НКПР (от 0 до 0,75 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | ||
| н-Г ептан (С7Н16) | от 0 до 100 % НКПР (от 0 до 1,1 % )) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 | |
| св.60 до 100 % НКПР | - | ±5 % | |||||
| Нонан (С9Н20) | от 0 до 50 % НКП | Р (от 0 до 0,35 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Декан (С10Н22) | от 0 до 50 % НКП | о н 0 д о 0, 3 % о4 ) | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Стирол (С8Н8) | от 0 до 100 % НКПР (от 0 до 1,1 % )) | от 0 до 60 % НКПР включ. | ±3 % НКПР | - | 1 %НКПР | 35 | |
| св.60 до 100 % НКПР | - | ±5 % | |||||
| Этилацетат (СН3СООСН2СН3) | от 0 до 50 % НКПР (от 0 до 1,1 %3)) | ±5 % НКПР | - | 1 %НКПР | 35 | ||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Бензин автомобильный по ГОСТ Р 51313-99 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Топливо дизельное по ГОСТ 305-2013 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Керосин по ГОСТ Р 52050-2006 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| У айт-спирит по ГОСТ 3134-78 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Топливо для реактивных двигателей по ГОСТ 10227-86 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Бензин авиационный по ГОСТ 1012-72 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Бензин неэтилированный по ГОСТ Р 51866-2002 | от 0 до 50 % НКПР | ±5 % НКПР | - | 1 %НКПР | 35 | |
| Фотоионизационные датчики | ||||||
| Бензол (С6Н6) | от 0 до 20 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 20 млн-1 | - | ±20 % | ||||
| У ксусная кислота (C2H4O2) | от 0 до 100 млн | от 0 до 0,5 млн-1 | ±0,1 млн-1 | - | 0,1 | 25 |
| св. 0,5 до 20 млн-1 | ±20 % | |||||
| 2-Метилпропен (изобутилен) [i-C4H8] | от 0 до 40 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 40 млн-1 | - | ±20 % | ||||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Метилбензол (толуол) [C7H8] | от 0 до 20 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| от 1 до 20 млн-1 | - | ±20 % | ||||
| о-Ксилол (диметилбензол) [C6H4(CH3)2] | от 0 до 20 млн-1 | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| от 1 до 20 млн-1 | - | ±20 % | ||||
| Арсин (AsH3) | от 0 до 1,5 млн | от 0 до 0,1 млн-1 | ±0,02 млн-1 | - | 0,01 | 25 |
| св. 0,1 до 1,5 млн-1 | - | ±20 % | ||||
| Фосфин (РН3) | от 0 до 1,5 млн | от 0 до 0,1 млн-1 | ±0,02 млн-1 | - | 0,01 | 25 |
| св. 0,1 до 1,5 млн-1 | - | ±20 % | ||||
| Нафталин (С10Н8) | от 0 до 16 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 16 млн-1 | - | ±20 % | ||||
| Трихлорэтилен (C2HCl3) | от 0 до 24 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 24 млн-1 | - | ±20 % | ||||
| Этан (С^) | от 0 до 560 млн | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 560 млн- | - | ±20 % | ||||
| Пропан (СзH8) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| н-Г ексан (С6H14) | от 0 до 300 млн | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 300 млн-1 | - | ±20 % | ||||
| н-Бутан (С4H10) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Изобутан (С4Щ0) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Пентан (С5H12) | от 0 до 400 млн | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 400 млн-1 | - | ±20 % | ||||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| Пропилен (С3Нб) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Метанол ^^ОН) | от 0 до 99 млн | от 0 до 3 млн-1 | ±0,6 млн-1 | - | 0,1 | 25 |
| св. 3 до 99 млн-1 | - | ±20 % | ||||
| Этиленоксид ^2^О) | от 0 до 99 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 99 млн-1 | - | ±20 % | ||||
| Ацетон ((CH3)2СО) | от 0 до 999млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Этилен (С2Н4) | от 0 до 999млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Октан (C8H18) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Фенол (C6H5OH) | от 0 до 1 млн | от 0 до 0,05 млн-1 | ±0,01 млн-1 | - | 0,001 | 25 |
| св. 0,05 до 1 млн- | - | ±20 % | ||||
| н-Г ептан (C7H16) | от 0 до 999млн | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Этилацетат (C4H8O2) | от 0 до 1 млн | от 0 до 0,05 млн-1 | ±0,01 млн-1 | - | 0,001 | 25 |
| св. 0,05 до 1 млн- | - | ±20 % | ||||
| Бензин автомобильный (по изобутилену) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Топливо дизельное (по изобутилену) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Керосин (по изобутилену) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Наименьший разряд индикации дисплея газоанализатора | Предел допускаемого времени установления показаний Т0,9д, с | ||
| абсолютной, объемная доля определяемого компонента | относи тельной | |||||
| У айт-спирит (по изобутилену) | от 0 до 999 млн-1 | от 0 до 10 млн-1 | ±2 млн-1 | - | 1 | 25 |
| св. 10 до 999 млн-1 | - | ±20 % | ||||
| n-Бутанол (С4Н9ОН) | от 0 до 10 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 10 млн-1 | - | ±20 % | ||||
| Пропанол (С3Н7ОН) | от 0 до 10 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 1 до 10 млн-1 | - | ±20 % | ||||
| Этилбензол (С8Н10) | от 0 до 50 млн | от 0 до 1 млн-1 | ±0,2 млн-1 | - | 0,1 | 25 |
| св. 2 до 50 млн-1 | - | ±20 % | ||||
| Стирол (С8Н8) | от 0 до 10млн | от 0 до 0,5 млн-1 | ±0,1 млн-1 | - | 0,01 | 25 |
| св. 0,5 до 10 млн-1 | - | ±20 % | ||||
| Оксид азота (NO) | от 0 до 10млн | от 0 до 0,5 млн-1 | ±0,1 млн-1 | - | 0,01 | 25 |
| св. 0,5 до 10 млн-1 | - | ±20 % | ||||
| Метилмеркаптан | от 0 до 10млн | от 0 до 0,5 млн-1 | ±0,1 млн-1 | - | 0,01 | 25 |
| св. 0,5 до 10 млн-1 | - | ±20 % | ||||
Примечания:
1) В нормальных условиях эксплуатации
2) Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.
3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.
Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м . Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 0С и 760 мм рт. ст._
Таблица 3 - Пределы допускаемой дополнительной погрешности газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности: - для измерительных каналов вредных газов, водорода и кислорода (электрохимический сенсор) для диапазона температур от -20 до +15 включ. и св. +25 до +50 °С - для измерительных каналов предельно допустимых концентраций токсичных и взрывоопасных газов и паров (фотоионизационный сенсор) для диапазона температур от -40 до +15 включ. и св. +25 до +50 °С | ±1,0 ±1,0 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 оС от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности для измерительных каналов довзрывоопасных концентраций углеводородов: - для диапазона температур от -10 до +15 включ. и св.+25 до +40 °С - для диапазона температур от -40 до -10 включ. и св. +40 до +60 °С | ±2,0 ±4,0 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,1 |
| Суммарная дополнительная погрешность от влияния содержания не измеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более | ±0,5 |
| Время прогрева и выхода газоанализатора в рабочий режим измерений, с, не более | 120 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 35 |
| - ширина | 70 |
| - длина | 115 |
| Масса, кг, не более | 0,25 |
| Нормальные условия эксплуатации: | |
| - температура окружающей среды’ oC | 20±5 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | 100±3,3 |
| Условия эксплуатации: | |
| - температура окружающей среды*, °С | от -40 до +60 |
| - относительная влажность окружающего воздуха, % | от 20 до 95 (без конденсации влаги) |
| - атмосферное давление, кПа | от 80 до 120 |
| Параметры электропитания: | |
| - напряжение постоянного тока, В | 4,2 |
| - тип источника питания - аккумулятор | Li-Ion 1800 |
| Наименование характеристики | Значение |
| Минимальное время беспрерывной работы, ч.: - отсутствует фотоионизационный сенсор - фотоионизационный сенсор установлен | 100 8 |
| Средняя наработка на отказ, час | 10 000 |
| Средний срок службы, лет | 10 |
наносится на шильд газоанализатора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор портативный Микросенс М3 (PID) | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Док-станция | - | 1 шт. |
| Проботборное устройство | - | по заказу |
| Упаковка | - | 1 шт. |
| Насадка для градуировки | - | 1 шт. |
| Диск с программным обеспечением PagTool | - | 1 шт. |
| Методика поверки | МП-020/12-2017 | 1 экз. |
| Руководство по эксплуатации | МРБП.413347.017 РЭ | 1 экз. |
| Сертификат соответствия (копия) | - | 1 экз. |
осуществляется по документу МП-020/12-2017 «Газоанализаторы портативные Микросенс М3 (PID). Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 30 ноября 2017 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовых смесей ГСО 10262-2013, ГСО 10383-2013, ГСО 10531-2014, ГСО 10532-2014, ГСО 10535-2014, ГСО 10537-2014, ГСО 10538-2014, ГСО 10540-2014, ГСО 10541-2014, ГСО 10544-2014, ГСО 10547-2014;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-К, ГГС-Р и ГГС-Т, (рег. № 62151-15) в комплекте со стандартными образцами газовых смесей ГСО 10243-2013, ГСО 10245-2013, ГСО 10247-2013, ГСО 10249-2013, ГСО 10262-2013, ГСО 10323-2013, ГСО 10332-2013, ГСО 10334-2013, ГСО 10364-2013, ГСО 10367-2013, ГСО 10385-2013, ГСО 10524-2014, ГСО 10539-2014, ГСО 10540-2014, ГСО 10545-2014, ГСО 10546-2014, ГСО 10547-2014, ИМ01-0-Г1, ИМ01-0-Г2, ИМ05-М-А2, ИМ07-М-А2, ИМ 159-М-А2, ИМ38-М-А2, ИМ39-М-Б, ИМ ИМ94-М-А2, ИМ09-М-А2, ИМ104-М-А2, ИМ107-М-Д, ИМ108-М-Е, ИМ129-О-Г1, ИМ130-М-А2, ИМ30-М-А2, ИМ38-М-А2, ИМ47-О-А2, ИМ64-М-А2, ИМ89-М-А2, ИМ97-0-А2;
- генератор озона ГС-024 (рег. № 23505-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 1ЕС 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
МРБП.413347.017 ТУ Газоанализаторы портативные Микросенс М3 (PID). Технические условия
| Зарегистрировано поверок | 15655 |
| Поверителей | 121 |
| Актуальность данных | 19.11.2024 |
