Государственный реестр средств измерений

Измерители перемещений (деформаций) оптические бесконтактные VEX, 70555-18

70555-18
Измерители перемещений (деформаций) оптические бесконтактные серии VEX (далее -измерители) предназначены для измерений продольного и поперечного перемещения (деформации) в материалах при проведении испытаний изделий и образцов из этих материалов на прочность.
Карточка СИ
Номер в госреестре 70555-18
Наименование СИ Измерители перемещений (деформаций) оптические бесконтактные
Обозначение типа СИ серии VEX
Изготовитель "Walter + Bai AG", Швейцария
Год регистрации 2018
Срок свидетельства 13.03.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители перемещений (деформаций) оптические бесконтактные серии VEX (далее -измерители) предназначены для измерений продольного и поперечного перемещения (деформации) в материалах при проведении испытаний изделий и образцов из этих материалов на прочность.

Описание

Измерители осуществляют измерение перемещений (деформаций) путем отслеживания контрастных меток, нанесенных на образец с помощью видеокамер и специальных осветителей. Они обеспечивают выполнение измерений абсолютных величин параметров, допускающих измерение удлинения, как в единицах абсолютного перемещения (деформации), так и в единицах относительного перемещения (деформации). Кроме того, перед началом каждого испытания автоматически измеряется реальная базовая длина объекта, которая используется для вычисления перемещения (деформации), что устраняет ошибки, создаваемые неточной маркировкой образца. По полученным данным определяются тензоры относительного перемещения (деформации) E1, E2, E3 (в том числе по площади), а также проводится оценка длины развивающейся трещины в исследуемом материале.

Конструктивно измерители выполнены в виде законченного автономного измерительного устройства, в состав которого входят следующие элементы:

-    цифровая видеокамера с цифровым проводным интерфейсом, обеспечивающая необходимое разрешение и скорость передачи данных испытаний с цифровой синхронизацией;

-    встроенный низковольтный импульсный осветитель высокой интенсивности с использованием низкотемпературных светодиодов. Осветитель поддерживает оптимальную освещенность объекта испытаний при любых условиях внешнего освещения;

-    блок управления и питания низковольтных импульсных осветителей;

-    персональный компьютер для обработки результатов измерений;

-    аппаратный ключ безопасности.

Измерители перемещений (деформаций) оптические бесконтактные серии VEX выпускаются в четырех модификациях: VEX-MER-200, VEX-MER-400, VEX-MER-600 и VEX-MER-800. Модификации измерителей различаются диапазонами измерений перемещений (деформаций), погрешностями измерений перемещений (деформаций), для отдельных модификаций - поддержкой функции трехмерных измерений, а также некоторыми другими техническими характеристиками.

Измерители могут работать в составе машин испытательных универсальных «Walter+Bai AG», Швейцария.

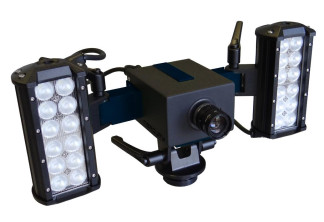

Внешний вид измерителей приведен на рисунке 1.

Пломбирование измерителей не предусмотрено.

Программное обеспечение

Для работы с измерителями используется программное обеспечение «MERCURY» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение «MERCURY» защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО «MERCURY» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

«MERCURY»

Номер версии (идентификационный номер ПО), не ниже

2.4.2

Цифровой идентификатор ПО

E666355D

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

VEX-MER-

VEX-MER-

VEX-MER-

VEX-MER-

200

400

600

800

Диапазон измерений продольных

от 0,001 до

от 0,001 до

от 0,001 до

от 0,001 до

перемещений (деформаций), мм

200

400

600

800

Пределы допускаемой относительной погрешности измерений продольных перемещений (деформаций), %:

- для поля обзора* (100*77) мм

±0,5

- для поля обзора (200* 155) мм

±1,0

±0,5

-

-

- для поля обзора (300*232) мм

-

-

±0,5

-

- для поля обзора (400*232) мм

-

-

-

±0,5

- для поля обзора (400*310) мм

-

±1,0

-

-

- для поля обзора (600*465) мм

-

-

±1,0

-

- для поля обзора (800*465) мм

-

-

-

±1,0

Диапазон измерений поперечных

от 0,001 до

от 0,001 до

от 0,001 до

от 0,001 до

перемещений (деформаций), мм

155

310

465

465

Пределы допускаемой относительной погрешности измерений поперечных перемещений (деформаций), %:

- для поля обзора (100*77) мм

±0,5

- для поля обзора (200* 155) мм

±1,0

±0,5

-

-

- для поля обзора (300*232) мм

-

-

±0,5

-

- для поля обзора (400*232) мм

-

-

-

±0,5

- для поля обзора (400*310) мм

-

±1,0

-

-

- для поля обзора (600*465) мм

-

-

±1,0

-

- для поля обзора (800*465) мм

-

-

-

±1,0

Наименование характеристики

Значение

Модификация

VEX-MER-

VEX-MER-

VEX-MER-

VEX-MER-

200

400

600

800

Разрешение, мкм:

- для поля обзора (100x77) мм

0,5

- для поля обзора (200x155) мм

1,0

0,5

-

-

- для поля обзора (300x232) мм

-

-

0,5

-

- для поля обзора (400x232) мм

-

-

-

0,5

- для поля обзора (400x310) мм

-

1,0

-

-

- для поля обзора (600x465) мм

-

-

1,0

-

- для поля обзора (800x465) мм

-

-

-

1,0

* -здесь и далее размеры поля обзора приведены в координатах: первое значение - по координате продольного перемещения, второе значение - по координате поперечного перемещения.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

VEX- VEX- VEX- VEX-MER-200 MER-400 MER-600 MER-800

Диапазон рабочих температур, °С

от +15 до +35

Относительная влажность, %

от 45 до 80

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота, Гц

230±23

50±0,2

Г абаритные размеры блока управления и питания, мм, не более:

-    длина

-    ширина

-    высота

205

205

68

Масса блока управления и питания, кг, не более

2,3

Габаритные размеры цифровой видеокамеры, мм, не более:

-    длина

-    ширина

-    высота

230

85

85

Масса цифровой видеокамеры, кг, не более

1,3

Средний срок службы, лет

10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

VEX-

MER-200

VEX-

MER-400

VEX-

MER-600

VEX-MER-

800

Цифровая видеокамера

-

1 шт.

2 шт.

3 шт.

4 шт.

Низковольтный импульсный осветитель

1 шт.

2 шт.

3 шт.

4 шт.

Наименование

Обозначение

Количество

VEX-

MER-200

VEX-

MER-400

VEX- VEX-MER-MER-600 800

Блок питания для низковольтных импульсных осветителей, с кабелем питания

1 шт.

Комплект приспособлений для крепления

1 шт.

2 шт.

3 шт.

4 шт.

Кабель передачи данных на ПК

1 шт.

2 шт.

3 шт.

4 шт.

Комплект запасных частей

-

1 шт.

Персональный компьютер

-

1 шт.

Программное обеспечение «MERCURY»

1 шт.

Аппаратный ключ безопасности

1 шт.

Руководство по эксплуатации на русском языке

1 экз.

Методика поверки

МП АПМ 77-17

1 экз.

Поверка

осуществляется по документу МП АПМ 77-17 «Измерители перемещений (деформаций) оптические бесконтактные серии VEX. Методика поверки», утверждённому ООО «Автопрогресс-М» 15.12.2017 г.

Основные средства поверки:

- система лазерная измерительная XL-80 (рег. № 35362-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация «Walter+Bai AG», Швейцария
