| Номер в госреестре | 70558-18 |
| Наименование СИ | Установка поверочная на базе счетчика-расходомера массового эталонного 2-го разряда |
| Обозначение типа СИ | CMF 300 |
| Изготовитель | ООО "Итом-Прогресс", г.Ижевск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного
2-го разряда (далее - ПУ) предназначена для поверки и контроля метрологических характеристик в рабочих условиях эксплуатации счетчиков-расходомеров массовых в составе системы измерений количества и показателей качества нефти ПСП «Малая Пурга» ООО «КНК».
Принцип действия ПУ основан на использовании прямого метода динамических измерений массы нефти с применением счетчика-расходомера массового CMF 300. Выходные электрические сигналы с счетчика-расходомера массового CMF 300 поступают на соответствующие входы измерительно-вычислительного комплекса, который обрабатывает их по реализованному в нем алгоритму.
ПУ представляет собой единичный экземпляр поверочной установки на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда, в состав которой входят:
- счетчик-расходомер массовый CMF 300 эталонный 2-го разряда, который в свою очередь состоит из сенсора модели CMF300M372N2EGE2ZZ и преобразователя модели 2700R11AFGEZZZ тип зарегистрирован в едином реестре средств измерений Федерального информационного фонда по обеспечению единства измерений (далее - регистрационный) № 45115-10;
- датчик давления Метран-150, регистрационный № 32854-13;
- преобразователь измерительный Rosemount 644H, регистрационный № 56381-14;
- термопреобразователь сопротивления Rosemount 0065, регистрационный № 53211-13;
- манометр показывающий для точных измерений МПТИ-У2, регистрационный № 26803-11;
- термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Контроллер измерительный FloBoss модели S600+, регистрационный № 57563-14 (далее -
ИВК) и автоматизированное рабочее место оператора (далее - АРМ оператора) входит в состав системы измерений количества и показателей качества нефти ПСП «Малая Пурга» ООО «КНК» и применяется для реализации функций ПУ.

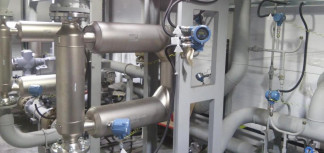

Общий вид ПУ представлен на рисунке 1.
Места установки знака поверки (пломбирования) указаны на рисунках 2, 3. Знак поверки наносится на свинцовую (пластмасовую) пломбу прекрепленная с помощью проволки.
Программное обеспечение (ПО) является встроенным. В ПО реализован алгоритм вычисления параметров потока, который отвечает за хранение конфигурационных параметров сенсора модели CMF300M372N2EGE2ZZ и преобразователя модели 2700R11AFGEZZZ.
Настройка и конфигурирование счетчика-расходомера массового CMF 300 осуществляется через меню жидкокристаллического дисплея преобразователя, с помощью программного обеспечения ProLinkII, ProLinkIII или с помощью HART коммуникатора.
ИВК и АРМ оператора входит в состав системы измерений количества и показателей качества нефти ПСП «Малая Пурга» ООО «КНК» и применяется для реализации функций ПУ, ИВК.
Защита встроенного ПО, конфигурационных параметров и измеренных данных от непреднамеренных и преднамеренных изменений осуществляется с помощью непосредственной пломбировки корпуса преобразователя счетчика-расходомера массового CMF 300.
Защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует уровню «средний».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | 2000 series firmware |
| Номер версии (идентификационный номер ПО) | 7.2/1.3 |
| Цифровой идентификатор ПО | 9ECE81F |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр, мм | 150 |
| Диапазон измерений массового расхода жидкости, т/ч | от 10 до 150 |
| Пределы допускаемой относительной погрешности при измерении массового расхода и массы жидкости, % | ±0,10 |
| Выходной сигнал | Импульсный |
| Параметры окружающей среды: - температура, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 от 30 до 80 от 84 до 106,7 |
| Параметры измеряемой среды: - температура, °С - давление, МПа, не более | от +5 до +30 1,6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Климатические условия эксплуатации ПУ: | |
| Класс защиты: | |
| - сенсора | IP67 |
| - преобразователя | IP57 |
| - датчика давления Метран-150 | IP66 |
| - преобразователя измерительного Rosemount 644H в комплекте с термопреобразователем сопротивления | |
| Rosemount 0065 | IP68 |
| - манометра показывающего для точных измерений | |
| МПТИ-У2 | IP53 |
| - термометра ртутного стеклянного лабораторного ТЛ-4 | IP00 |
| Маркировка взрывозащиты: | |
| - сенсора | 1ExibIICT6 |
| - преобразователя | 1ExidibIIBT4 |
| - датчика давления Метран-150 | 1ExdIICT6 |
| - преобразователя измерительного Rosemount 644H в комплекте с термопреобразователем сопротивления | |
| Rosemount 0065 | 1ExdIrcT6.. Т1 |
| Наименование характеристики | Значение характеристики |
| Температура окружающего воздуха, °С - для преобразователя, | от -50 до +55 |
| - для сенсора | от -50 до +55 |
| Габаритные размеры и масса ПУ: | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 4736x2220x2510 |
| Масса, кг, не более | 930 |
| Параметры электрического питания: | |
| Потребляемая мощность, Вт, не более | 50 |
| Параметры электропитания: - напряжение питания, В - частота, Гц | 220 +10% 220 -15% 50±1 |
наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда, зав. №14499697/3852985 | 1 шт. |
| Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда, зав. №14499697/3852985. Паспорт | 1 экз. |
| МП 0461-14-2016. Инструкция. ГСИ. Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда. Методика поверки. | 1 экз. |
осуществляется по документу МП 0461-14-2016 «Инструкция. ГСИ. Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда. Методика поверки», утвержденному ФГУП «ВНИИР» 8 июля 2016 г.
Основные средства поверки:
- государственный первичный эталон единицы массового расхода жидкости ГЭТ 63-2013;
- рабочий эталон 1-го разряда по ГОСТ 8.510-2002 (с диапазоном измерений объемного расхода, обеспечивающим возможность проведения поверки ПУ и пределами допускаемой относительной погрешности ± 0,05 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбы, установленные на контровочной проволоке на фланцевых соединениях сенсора и корпуса преобразователя ПУ. Так же знак поверки наносится на свидетельство о поверке ПУ.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей.
РМГ 100-2010 ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.
Техническая документация ООО «Итом-Прогресс».
