| Номер в госреестре | 70561-18 |
| Наименование СИ | Ретрорефлектометры |
| Обозначение типа СИ | ZRM 6013+, ZRS 6060 |
| Изготовитель | "Zehntner GmbH Testing Instruments", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ретрорефлектометры ZRM 6013+, ZRS 6060 (далее - ретрорефлектометры) предназначены для измерений коэффициента световозвращения дорожной разметки, световозвращающей пленки для дорожных знаков для условий темного времени суток при освещении фарами автомобиля, а также коэффициента светоотражения при диффузном освещении при освещении дорожной разметки, для условий светлого и темного времени суток, при дневном или искусственном освещении.
Принцип действия ретрорефлектометров заключается в определении коэффициента световозвращения и коэффициента светоотражения при диффузном освещении методом измерения фотоприемником отраженного от поверхности излучения при освещении встроенным источником света.
Ретрорефлектометры представляют собой переносной измерительно-индикаторный блок, состоящий из фотоприемного элемента (кремниевого фотодиода), корригированного под V(X), системы освещения, электронных элементов, реализующих схему измерения сигнала в заданной геометрии освещения /наблюдения, и сенсорного экрана.
В ретрорефлектометрах ZRM 6013+ для освещения используется источник света типа А при измерениях коэффициента световозвращения и источник света типа D65 при измерениях коэффициента светоотражения при диффузном освещении. Ретрорефлектометры ZRS 6060 выпускаются в версиях 6060.CEN, 6060.DE, 6060.C.S и 6060.CD в зависимости от углов освещения/наблюдения. Прибор позволяет проводить измерения одновременно для трех углов наблюдения. В качестве источника освещения используется светодиод.

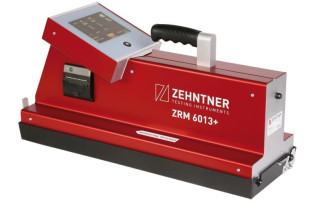

Общий вид ретрорефлектометров, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.
Сенсорный
экран
Места
пломбирования
В ретрорефлектометрах используется Программное обеспечение (далее - ПО) Mapping Tools, предназначенное для отображения на экране прибора результатов измерений, а также задания условий измерения и контроля процесса измерения.
ПО, встроенное в аппаратное устройство средств измерений, разработано для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров величины коэффициента световозвращения и коэффициента светоотражения при диффузном освещении, а также функции индикации.
Встроенное ПО размещается в энергонезависимой памяти процессоров аппаратной части прибора, запись которой осуществляется в процессе производства. Доступ к нему исключён конструкцией аппаратной части ретрорефлектометров (установка интегральных схем пайкой, установка пломб, отсутствие внешних интерфейсов обновления программного обеспечения). Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Mapping Tools |
| Номер версии (идентификационный номер) ПО, не ниже | 1.12 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модель ретрорефлектометра | |||||
| ZRM 6013+ | ZRS 6060 | ||||
| 6060.C.S | 6060.CEN | 6060.DE | 6060.CD | ||
| Диапазон измерений коэффициента световозвращения RL, мкд/(м2лк) | от 1 до 4103 | от 1103 до 2106 | |||
| Диапазон измерений коэффициента светоотражения при диффузном освещении Qd, мкд/(м лк) | 1 до 400 | ||||
| Пределы допускаемой относительной погрешности измерений коэффициента световозвращения, % | ±10 | ||||
| Пределы допускаемой относительной погрешности измерений коэффициента светоотражения при диффузном освещении, % | ±10 | ||||
| Угол освещения/наблюдения, ° | 1,24/2,29 | 5/0,33; 1; 1,5 | 5/0,33; 0,5; 1 | 5/0,20; 0,33; 1 | 5/0,20; 0,33 ; 0,5 |
| Таблица 3 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Модель ретрорефлектометра | ||
| ZRM 6013+ | ZRS 6060 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - от аккумуляторных батарей Li-Ion, В | от 100 до 240 50/60 14,8 | |
| Г абаритные размеры, ширинахдлинахвысота, мм, не более | 560x190x280 | 220x85x290 |
| Масса, кг, не более | 6,8 | 1,9 |
| Условия эксплуатации: -температура окружающей среды, °С | от -10 до +50 | от 0 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на корпус прибора методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ретрорефлектометр ZRM 6013+ или ZRS 6060 | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Контрольный образец | - | 1 шт. |
| Сертификат калибровки контрольного образца | - | 1 экз. |
| Наименование | Обозначение | Количество |
| USB-кабель для передачи данных на ПК | - | 1 шт. |
| ПО на SD-диске/USB носителе | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 054.М4-15 | 1 экз. |
| Футляр для транспортировки и хранения | - | 1 шт. |
| Ремень для футляра 1) | - | 1 шт. |
| 1) Только в комплектации ретрорефлектометра ZRS 6060 | ||
осуществляется по документу МП 054.М4-15 «Государственная система обеспечения единства измерений. Ретрорефлектометры ZRM 6013+, ZRS 6060. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 июля 2015 года.
Основные средства поверки:
- вторичный эталон единицы коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении по Локальной поверочной схеме для средств измерений единицы коэффициента световозвращения, коэффициента света силы и коэффициента при диффузном освещении.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ретрорефлектометров с требуемой точностью.
Знак поверки наносится на корпус ретрорефлектометров (место нанесения указано на рисунках 1, 2).
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ Р 51256-2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования
ГОСТ Р 54809-2011 Технические средства организации дорожного движения. Разметка дорожная. Методы контроля
ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
ГОСТ Р 50971-2011 Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения
Техническая документация фирмы «Zehntner GmbH Testing Instruments», Швейцария
