| Номер в госреестре | 70571-18 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | DMT, Dialog DAC, DULCOMARIN II, DCCa (compact) |
| Изготовитель | "ProMinent GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости модификаций DMT, Dialog DAC, DULCOMARIN II, DCCa (compact) (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и температуры анализируемой среды (Т).
Принцип действия каналов измерения рН и ОВП - потенциометрический. Комбинированные рН-электроды состоят из измерительного стеклянного электрода и электрода сравнения. В состав электрода ОВП входят измерительный платиновый или золотой электрод и электрод сравнения.
Принцип действия канала измерения УЭП основан на измерении удельной электрической проводимости на переменном токе.
Принцип действия канала измерения температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.
Анализаторы состоят из измерительного преобразователя и датчиков (первичных преобразователей), обеспечивающих измерение параметров водной среды.
В режиме индикации анализатор отображает содержание общего и/или свободного хлора. Принцип действия датчиков общего и свободного хлора амперометрический. Датчики состоят из катода и анода из драгоценных металлов закрытых мембранным колпачком, заполненным электролитом.
Модификации анализатора различаются конструкциями используемых датчиков и измерительного блока, метрологическими характеристиками, количеством измерительных каналов.
Модификации DMT и DCCa (compact) являются одноканальными анализаторами, измеряющими либо pH/ОВП с одновременным измерением температуры, либо УЭП с измерением температуры анализируемой среды.
Dialog DAC и DULCOMARIN II являются многоканальными анализаторами для параллельных измерений pH, ОВП и температуры жидкости.
Общий вид приборов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

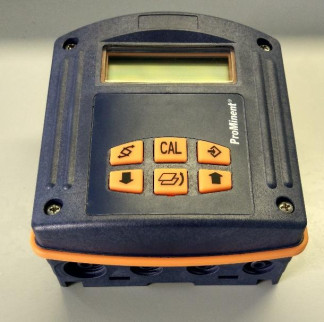

Анализатор Dialog DAC Рисунок 1 - Общий вид анализаторов различных модификаций
Анализаторы имеют встроенное программное обеспечение, разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока. Анализаторы серии DULCOMARIN II имеют выход для подключения к ПК.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение запускается в автоматическом режиме после включения анализатора.
Идентификационные данные ПО представлены в табл. 1.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| DMT | Dialog DAC | DULCOMARIN II | DCCa (compact) | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | 3.0.00 | 01.05.05.02 | 3027 | 01.01.00.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификаций | |
| DMT DCCa (compact) | DULCOMARIN II Dialog DAC | |
| Диапазон измерений pH | от 1 до 12 | |
| Пределы допускаемой абсолютной погрешности измерений pH | ±0,1 | |
| Диапазон измерений температуры, °С | от 0 до +100 | |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±2 | |
| Диапазон измерений УЭП, См/м | от 110-3 до 2 | - |
| Пределы допускаемой относительной погрешности измерений УЭП, % | ±5 | |
| Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ | от -133 до +1000 | |
| Пределы допускаемой абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП), мВ | ±20 | |
| Диапазон показаний массовой концентрации общего и свободного хлора, мг/дм3 | от 0,05 до 10 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модификаций | |||
| DMT | DCCa (compact) | DULCOMARIN II | Dialog DAC | |
| Напряжение от сети постоянного тока, В | от 12 до 40 | от 100 до 240 | от 100 до 240 | от 100 до 230 |
| Средний срок службы, лет | 10 | |||
| Наработка на отказ, ч | 10000 | |||
| Масса, кг, не более | 0,45 | 0,5 | 1,0 | 1,3 |
| Габаритные размеры (ДхШ*В), мм, не более | 75x126x136 | 75x126x135 | 78x342x227 | 122x250x220 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа, не более | от 0 до +55 95 106,7 | от 0 до +60 95 106,7 | от 0 до +70 95 106,7 | от 0 до +60 95 106,7 |
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор жидкости | - | 1шт. |
| Адаптер питания | - | 1шт. |
| SD-карта (для мод. Dialog DAC и DULCOMARIN II) | - | 1шт. |
| Кабель RS 232 (для мод. DULCOMARIN II) | - | 1шт. |
| Руководство по эксплуатации | - | 1экз. |
| Первичные преобразователи^ | - | 1 компл. |
| Набор комплектующих2-* | - | 1 компл. |
| 1) электроды и датчики из нижеперечисленных: | ||
| - датчики pH: серии PHE | ||
| - датчики ОВП: серии RHE | ||
| - датчики УЭП: серии LF для анализатора DMT и серии FTK 1 FE для анализатора DCCa (compact) - датчик T: Pt 100 или Pt 1000 | ||
| - датчики общего хлора: серии CTE для анализаторов Dialog DAC, DULCOMARIN II - датчики свободного хлора: серии CLE для анализаторов Dialog DAC, DULCOMARIN II; 2) Соединительные кабели для электродов и датчиков. | ||
| Дополнительная комплектация по требованию заказчика: | ||
| - монтажные корпуса | ||
| - комплекты запасных мембран | ||
| - устройства для тестирования анализатора | ||
| - внутренние электролиты и чистящие растворы | ||
| - градуировочные растворы pH, УЭП и ОВП | ||
осуществляется по ГОСТ Р 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки» при измерении удельной электрической проводимости; ГОСТ Р 8.857-2013 «ГСИ. рН-метры. Методика поверки» при измерении рН и температуры; ГОСТ 8.639-2014 «ГСИ. Электроды для определения окислительно-восстановительного потенциала. Методика поверки» при измерении окислительно-восстановительного потенциала.
Основные средства поверки:
- рабочий эталон 2-го разряда единицы удельной электрической проводимости жидкостей по ГОСТ 8.457-2015;
- рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009;
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-2014;
- стандартные образцы газовой смеси состава O2+N2 по ГСО 10531-2014;
- стандарт-титры СТ-ОВП-01 (Рег № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH. Приказ Министерства природных ресурсов и экологии Российской Федерации № 425 от 7 декабря 2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
Техническая документация фирмы «ProMinent GmbH», Германия.
