| Номер в госреестре | 70575-18 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | EU 20 |
| Изготовитель | "VEB Werkstoffprufmaschinen" betrieb des VEB Werkzeugmaschinenkombinat "Fritz Heckert", ГДР |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная EU 20 предназначена для измерений силы и перемещения при механических испытаниях образцов на растяжение.
Принцип действия машины заключается в измерении силы, приложенной к закрепленному в зажимах испытываемому образцу, при перемещении подвижной траверсы с постоянной заданной скоростью.
Перемещение подвижной траверсы осуществляется при помощи гидравлического привода. Результат измерения силы, прилагаемой к испытываемому образцу, отображается на стрелочном индикаторе усилия, угол поворота стрелки которого пропорционален текущему значению давления в гидросистеме машины. Индикатор усилия оснащен индикатором максимального значения в виде соосной с ним стрелки, при увеличении нагрузки флажок стрелки измерения силы упирается в стрелку индикатора максимального значения и поворачивает его. После достижения максимального значения прилагаемой силы и сброса нагрузки индикатор максимальной нагрузки остается в достигнутом положении. Вращение стрелки индикатора усилия при помощи шкива с тросом передается каретке самопишущего прибора, позволяющего фиксировать во времени изменения силы, прилагаемой к образцу. Скорость перемещения диаграммной ленты самопишущего прибора пропорциональна скорости перемещения подвижной траверсы. Индикатор усилия имеет четыре поддиапазона измерений нагрузки: I, II, III и IV (диапазон V не используется). В зависимости от выбранного поддиапазона измерений нагрузки в окошках на циферблате напротив штрихов круговой шкалы показываются цифровые значения отметок шкалы.
Конструктивно машина состоит из нагружающего устройства и шкафа измерения и управления. Нагружающее устройство состоит из основания, в котором размещен гидропривод механизма нагружения, подвижной траверсы в виде подвески с верхней и нижней поперечинами и неподвижной траверсы в виде средней поперечины, имеющей возможность перестановки через винты стоек, на которой она закреплена. Зона растяжения образована между средней и верхней поперечинами и оснащена захватами для крепления испытываемого образца. Зона сжатия образуется между средней и нижней поперечинами.
В шкафу измерения и управления расположены панель управления, индикатор усилия и самопишущий прибор, а также панель с коммутационными аппаратами и модулями питания и измерения.
Общий вид машины представлен на рисунке 1.

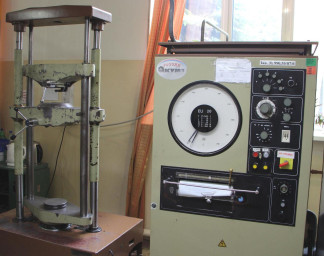

Рисунок 1 - Общий вид машины испытательной EU 20
Пломбирование машины испытательной EU 20 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики средства измерений | Значение | |||
| Наибольший предел измерений силы (нагрузки), кН (кгс) | 100 (10000) | |||
| Наименьший предел измерений силы (нагрузки), кН (кгс) | 1 (100) | |||
| Наибольший предел показаний силы (нагрузки) в поддиапазонах измерений силы (нагрузки), кН: | I | II | III | IV |
| 10 | 20 | 40 | 100 | |
| Цена деления в поддиапазонах измерений силы (нагрузки), кН | 0,05 | 0,10 | 0,20 | 0,50 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±1,0 | |||
| Диапазон измерений перемещения подвижной траверсы, мм | от 0 до 5 | |||
| Пределы допускаемой абсолютной погрешности при измерении перемещения подвижной траверсы, мм | ±0,1 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики средства измерений | Значение |
| Количество поддиапазонов измерений силы | 4 |
| Параметры электрического питания: - номинальное напряжение трехфазной сети переменного тока, В - номинальная частота переменного тока, Гц | 380 50 |
| Потребляемая мощность, кВ-А, не более | 3,8 |
| Габаритные размеры средства измерений, мм, не более: - длина - ширина - высота | 2200 850 2300 |
| Масса, т, не более | 1,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +10 до +35 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная EU 20 в составе: | - | 1 шт. |
| - нагружающее устройство | - | 1 шт. |
| - шкаф измерения и управления | - | 1 шт. |
| - комплект принадлежностей | - | 1 компл. |
| Паспорт | КУМЗ.4271.002-2017 ПС | 1 экз. |
| Методика поверки | МП 109-233-2017 | 1 экз. |
осуществляется по документу МП 109-233-2017 «ГСИ. Машина испытательная EU 20. Методика поверки», утвержденному ФГУП «УНИИМ» 27 ноября 2017 г.
Основные средства поверки:
- рабочие эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, диапазон измерений силы от 1 до 100 кН, пределы допускаемой относительной погрешности ±0,24 %;
- индикатор часового типа ИЧ10, диапазон измерений от 0 до 10 мм, КТ 1 по ГОСТ 577-68 (рег. № 33841-07);
- штангенциркуль 1111Ц, диапазон измерений от 0 до 125 мм, КТ 2 по ГОСТ 166-89 (рег. № 32108-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «VEB WerkstoffPrufmaschinen» Betrieb des VEB Werkzeugmaschinenkombinat «Fritz Heckert», ГДР
