| Номер в госреестре | 70582-18 |
| Наименование СИ | Дефектоскопы ультразвуковые на фазированных решетках |
| Обозначение типа СИ | ХАМЕЛЕОН 32+ |
| Изготовитель | Общество с ограниченной ответственностью Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ"), г. Москва, г. Зеленоград |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые на фазированных решетках ХАМЕЛЕОН 32+ (далее -дефектоскопы) предназначены для измерения толщин и координат залегания дефектов (трещины, поры и другие) в сварных соединениях, основном материале оборудования и основного материала деталей из металлов, их сплавов и других материалов.
Принцип действия основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и регистрации эхо-сигналов, отраженных от несплошностей и границ материала. Возбуждение и прием УЗ колебаний может осуществляться многоэлементными преобразователями на фазированной решетке (далее - ФР), также реализована возможность подключения через специальный переходник одноэлементных преобразователей и электромагнитноакустических преобразователей производства ООО «НПК «Техновотум». Каждый элемент ФР управляется дефектоскопом по отдельному каналу и имеет регулируемые задержки возбуждения и приема, что позволяет формировать фронт ультразвукового пучка под заданными углами ввода и фокусировать пучок в заданные точки объекта контроля. Для отображения эхо-сигналов предусмотрены развертки типа А, В, С, S.
Дефектоскоп состоит из электронного блока и устройства ввода-вывода - планшетного компьютера (также реализована возможность подключения к персональному компьютеру), связанные удаленно кабелем Ethernet, либо беспроводной сетью WI-FI. С помощью устройства ввода-вывода производится настройка и управление работой дефектоскопа, а также обработка, отображение и сохранение полученных от дефектоскопа первичных данных. Имеется возможность подключения внешних энкодеров.
Электронный блок имеет следующие разъемы: разъем внешнего питания постоянного тока, общий разъем для подключения многоэлементных преобразователей на ФР (до 128 элементов), LAN, разъем подключения энкодеров и управляющих сигналов. Имеется индикация работы, индикация внешних подключений. По желанию заказчика электронный блок может содержать на корпусе отдельные разъемы для подключения 16-элементных преобразователей на фазированных решетках (до 8 разъемов).

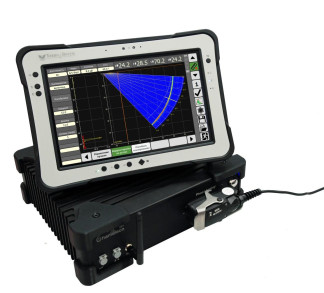

Фотография общего вида дефектоскопа с указанием места пломбировки от несанкционированного доступа приведена на рисунке 1.
Обозначение места нанесения маркировки и знака поверки представлено на рисунке 2.
На устройство ввода-вывода дефектоскопов устанавливается программное обеспечение (ПО) «ХАМЕЛЕОН». ПО выполняет следующие основные функции:
- получение электронного задания на контроль;
- тестирование и контроль аппаратного обеспечения;
- настройка параметров контроля и управление аппаратными ресурсами;
- прием, сохранение и графическое отображение первичных данных при контроле на экране устройства ввода-вывода;
- отображение результатов контроля в режиме анализа для их оценки;
- формирование и отправка протоколов контроля по сети интернет с привязкой координат к системе геолокации;
- обеспечение метрологических параметров и другой функционал.
Идентификационные признаки ПО системы соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ХАМЕЛЕОН |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения глубины залегания дефекта и/или толщины изделий (по стали), мм | от 10 до 400 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины изделий (по стали), мм | ±(0,3 + 0,01Н0), где Н0 - измеренное значение глубины залегания дефекта и/или толщины изделия, мм |
| Диапазон измерения расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (по стали), мм | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (по стали), мм | ±(0,3 + 0,01L), где L - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Максимальное значение длительности развертки, мкс | 250 |
| Диапазон показаний расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм | от 1 до 400 |
| Номинальное значение амплитуды импульсов ГИВ, В | 50, 100, 150, 200 |
| Диапазон регулировки усиления, дБ | от 0 до 80 с шагом 0,5 |
| Диапазон углов ввода, ° | от 0 до 90 с шагом 1 |
| Диапазон установки длительности зондирующих импульсов, нс | от 10 до 1000 с шагом 4 |
| Диапазон настройки задержек возбуждения элементов ФР, нс | от 0 до 40 000 с шагом 5 |
| Общее число фокальных законов | 2048 |
| Питание от сети переменного тока с напряжением, В и частотой, Гц | 220±20 50±1 |
| Габаритные размеры дефектоскопа, мм, не более -высота -ширина -длина | 140 260 290 |
| Масса дефектоскопа, кг, не более | 6,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от - 50 до + 50 до 95 (без конденсации) |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч | 18 000 |
наносится на титульный лист руководства по эксплуатации и на заднюю панель прибора типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой на фазированных решетках ХАМЕЛЕОН 32+ | - | 1 шт. |
| Адаптер питания от сети переменного тока для электронного блока | - | 1 шт. |
| Адаптер питания от сети переменного тока для устройства ввода-вывода | - | 1 шт. |
| Ультразвуковые преобразователи на ФР и призмы, одноэлементные, ЭМА преобразователи производства НПК «Техновотум» и/или аналоги | Тип и количество определяется заказом | |
| Паспорта на преобразователи | - | 1 комплект |
| Кабели соединительные | - | 1 комплект |
| Прикладное программное обеспечение «ХАМЕЛЕОН» (CD-диск) | - | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Руководство по эксплуатации | ВТМ 140 РЭ | 1 экз. |
| Методика поверки | МП 056.Д4-17 | 1 экз. |
| Упаковка | - | 1 шт. |
осуществляется по документу МП 056.Д4-17 «ГСИ. Дефектоскопы ультразвуковые на фазированных решетках ХАМЕЛЕОН 32+. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 августа 2017 г.
Основные средства поверки:
1 Комплект мер ультразвуковых ККО-3, мера №3Р (рег. № 63388-16);
2 Штангенциркуль ШЦЦ-1-250-0,01 (рег. № 52058-12);
3 Комплект образцовых ультразвуковых мер КМТ176М-1 (рег. № 6578-78). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус электронного блока как показано на рисунке 2.
приведены в эксплуатационном документе.
ТУ 26.51.66-001-83231613-2017 «Дефектоскопы ультразвуковые на фазированных решетках ХАМЕЛЕОН 32+. Технические условия»
