| Номер в госреестре | 70588-18 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | ДУТ12 |
| Изготовитель | ООО "Автосат Мониторинг", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива ДУТ 12 (далее - датчики уровня) предназначены для измерений уровня топлива в топливных баках транспортных средств.
Принцип действия датчиков уровня основан на измерении емкости зонда датчика (воздушного конденсатора, погружаемого в измеряемую среду - топливо), изменяющейся пропорционально измерению уровня топлива.
Электронный блок датчика уровня преобразует измеренное значение емкости в аналоговый, частотный, и/или цифровой выходной сигнал.
Датчики уровня монтируются вертикально на топливном баке с помощью саморезов.
Датчики уровня состоят из электронного блока, помещенного в неразборный корпус, залитый пластиком, и измерительного зонда, выполненного в виде алюминиевой полой трубки с алюминиевым стержнем внутри.
Датчики уровня выпускаются в модификациях:
ДУТ 12-01, ДУТ 12-21 - является неразборным, кабель механически соединен с корпусом электронного блока, выдача данных производится по интерфейсам RS232 и RS485;
ДУТ12-02, ДУТ12-22 - является неразборным, кабель механически соединен с корпусом электронного блока, выдача данных производится в аналоговом, частотном и широтноимпульсном виде;
ДУТ 12-03, ДУТ 12-23 - является неразборным, кабель механически соединен с корпусом электронного блока, настройка и выдача данных производится в аналоговом, частотном и широтно-импульсном виде, а также по интерфейсу RS485;
ДУТ 12-04, ДУТ 12-24 - имеет разъем для подключения кабеля, а также крышку, защищающую разъем и крепеж от внешних воздействий, выдача данных производится по интерфейсу RS485;
ДУТ12-05, ДУТ12-25 - имеет разъем для подключения кабеля, а также крышку, защищающую разъем и крепеж от внешних воздействий.
Датчики модификаций ДУТ12-0х имеют встроенный импульсный стабилизатор напряжения и рассчитаны на напряжение питание в диапазоне от 9 до 60 В. Датчики модификаций ДУТ12-2х отличаются отсутствием импульсного стабилизатора и питаются от отдельного блока искрозащиты фиксированным напряжением 10 В.
Общий вид датчиков представлен на рисунке 1.

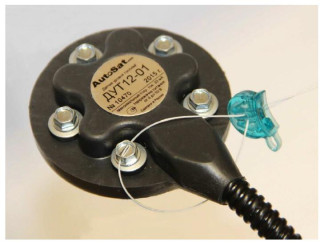

Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено. При монтаже датчиков предусмотрено пломбирование крепёжных саморезов, а также разъёма. Схема пломбировки, обозначение мест установки пломб завода-изготовителя представлены на рисунке 2.
б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест
установки пломбы завода-изготовителя а) схема пломбирования крепёжного самореза; б) схема пломбирования разъёма
Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных.
Метрологические характеристики преобразователей нормированы с учетом влияния программного обеспечения.
Датчики уровня поддерживают работу с автономным программным обеспечением «Autosat FLS», предназначенным для настройки и отображения результатов измерений.
Датчики уровня обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на экране подключенного к ним компьютеру.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Наименование ПО |
| Идентификационное наименование ПО | ДУТ 12 |
| Номер версии (идентификационный номер) ПО | не ниже 29 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня*, мм | от 0 до 3500 |
| Пределы допускаемой основной приведенной погрешности измерений уровня, %, выраженной по отношению к диапазону измерений | ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня, %, при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С | ±0,1 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 |
* диапазон измерений уровня зависит от длины зонда
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +85 от 0 до 98 (без конденсации) от 80 до 106 |
| Напряжение питания постоянного тока, В, для модификации: - ДУТ12-0х - ДУТ12-2х | от 9 до 60 10±0,5 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Напряжение пробоя изоляции, кВ, не менее | 2,5 |
| Наименование характеристики | Значение |
| Выходной сигнал**: | |
| - аналоговый | |
| частотный; | от 100 до 1000 Гц |
| потенциальный; | от 0 до 5 В |
| широтно-импульсный; | 2 Гц, от 50 до 450 мс |
| - цифровой | RS485, RS232 |
| Масса электронного блока, кг, не более | 0,3 |
| Габариты электронного блока, мм, не более: | |
| - длина | 100 |
| - ширина | 80 |
| - высота | 34 |
| Диаметр трубки зонда, мм, не более | 18 |
| Степень защиты от внешних воздействий | IP57 |
| Средний срок службы, лет не менее | 10 |
** в соответствии с заказом Знак утверждения типа
наносится на информационную табличку закрепленную на корпусе датчика уровня, методом гравировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня топлива | ДУТ12-ХХ | 1 шт. |
| Монтажный комплект | - | 1 компл. |
| Диск с программным обеспечением | Autosat FLS | 1 шт. |
| Руководство по эксплуатации | 1336.407632.003РЭ | 1 экз. |
| Методика поверки | МП 208-068-2017 | 1 экз. |
| Паспорт | 1336.407632.003ПС | 1 экз. |
| Упаковка | - | 1 шт. |
осуществляется по документу МП 208-068-2017 «ГСИ. Датчики уровня топлива ДУТ12. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 ноября 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 3 с диапазоном измерений равным диапазону поверяемого датчика уровня.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке датчика уровня.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний
ТУ 4573-114-33184386-2015 Датчики уровня топлива для систем спутникового мониторинга автотранспортных средств ДУТ12-01, ДУТ12-02, ДУТ12-03, ДУТ12-04, ДУТ12-05, ДУТ12-21, ДУТ 12-22, ДУТ 12-23, ДУТ 12-24, ДУТ 12-25. Технические условия
