| Номер в госреестре | 70589-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-2000 |
| Изготовитель | ООО "Башнефть-Добыча", г.Уфа |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-2000, предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных и технологических операциях.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-2000, представляет собой металлические сосуды в форме вертикального цилиндра с плоским днищем, стационарной кровлей и понтоном, оборудованные приемо-раздаточными устройствами и люками.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-2000 являются по принципу действия закрытыми, по расположению - наземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-2000 №1, 2, 3, 4 расположены на территории РФ, РБ, Чекмагушевский район, село Старокалмашево, ППСН «Чекмагуш».

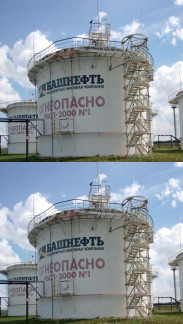

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-2000 представлен на рисунке 1.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,20 |
Таблица 3 - Основные технические характеристики.
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 15300 |
| - диаметр | 15200 |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 100000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -45 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-2000 | 4 шт. |
| Паспорт | - | 4 экз. |
| Г радуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный № 29631-05);
- рулетка измерительная металлическая Р20У2Г с грузом (регистрационный № 51171-12);
- тахеометр электронный NET1200 (регистрационный № 29652-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный №20048-05);
- толщиномер ультразвуковой Булат-1М (регистрационный № 21391-08);
- динамометр ДПУ-0,1-2 (регистрационный № 1183-63);
- нивелир оптический с компенсатором RGK N-32 (регистрационный № 46965-11);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный № 34005-07);
- анемометр-термометр цифровой ИСП-МГ4 (регистрационный № 35211-07);
- штангенциркуль торговой марки "Калиброн" с диапазонами измерений: от 0 до 500 мм (регистрационный № 57709-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
«ГСИ. Масса нефти. Методика измерений в вертикальных резервуарах ППСН «Чекмагуш», утверждена ООО «Метрологический центр СТП» 28.12.2015 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2016.22899.
МИ 3248-2009 «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах, утверждена ФГУП «ВНИИР» ГНМЦ 12.11.2009 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2009.06690
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-2000
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
