| Номер в госреестре | 70596-18 |
| Наименование СИ | Датчики влажности-температуры |
| Обозначение типа СИ | ДТВВ-01 |
| Изготовитель | АО "НПП "Радар ммс", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики влажности-температуры ДТВВ-01 (далее - датчики ДТВВ-01) предназначены для измерений температуры, относительной влажности воздуха и вывода результата измерений в виде выходного цифрового сигнала.
Принцип действия датчиков ДТВВ-01 основан на сорбционном методе измерений относительной влажности и последующем измерении емкости, измерении сопротивления платинового чувствительного элемента ЧЭПТ 1 при изменении температуры (регистрационный номер 46154-10), преобразовании результатов измерений в цифровой код и передачи посредством интерфейса RS-485 на вторичный прибор или персональный компьютер для отображения значений температуры в °С, значений относительной влажности в %.
Общий вид средства измерений представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

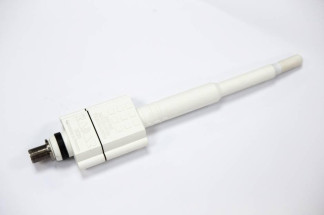

Рисунок 1 - Общий вид датчика ДТВВ-01
Датчики ДТВВ-01 функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, обработки и передачи измерительной информации посредством интерфейса RS-485 на вторичный прибор (кабель ИСАТ.685611.459 из комплекта) или на персональный компьютер.
Датчики ДТВВ-01 в сочетании с персональным компьютером с установленной стандартной автономной программой «HyperTerminal», обеспечивают возможность передачи, хранения и отображения измеренных значений температуры и относительной влажности воздуха.
Для работы программы «HyperTerminal» необходимо наличие установленной на компьютер операционной системы Windows ХР или выше.
Уровень защиты программного обеспечения датчиков ДТВВ-01 от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HD |
| Номер версии (идентификационный номер) ПО, не ниже | 1.7.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,4 |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне св. 10 до 90 % включ. в диапазоне от 0 до 10 % включ. и св. 90 до 100 % | ±2 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | от 7 до 28 |
| Г абаритные размеры, мм, не более | 330x70x35 |
| Масса, г, не более | 250 |
| Время отклика, с, не более Порог отн. влажности 63 % скорость потока воздуха не более 3 м/с Порог отн. влажности 90 % скорость потока воздуха не более 3 м/с | 20 60 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % - диапазон атмосферного давления, кПа | от -50 до +60 до 100 от 86,6 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 10000 |
наносится на титульный лист эксплуатационной документации типографическим способом. Комплектность средства измерений
Таблица 4 - Комплектность датчика ДТВВ-01
| Наименование изделия или документа | Обозначение | Количество |
| Датчик | ДТВВ-01 | 1 шт. |
| Руководство по эксплуатации | ИСАТ.413624.002 РЭ | 1 экз. |
| Паспорт | ИСАТ.413624.002 ПС | 1 экз. |
| Кабель сигнальный | ИСАТ.685611.459 | |
| Методика поверки | МП 2411 -0150- 2017 | 1 экз. (на партию) |
осуществляется по документу МП 2411- 0150-2017 «Датчики влажности-температуры ДТВВ-01. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 декабря 2017 г.
Основные средства поверки:
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер в Федеральном информационном фонде средств измерений 19916-10;
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер в Федеральном информационном фонде средств измерений 23245-08;
- генератор влажности воздуха HygroGen, регистрационный номер в Федеральном информационном фонде средств измерений 32405-11;
- камера климатическая, обеспечивающая диапазон поддержания температуры от минус 65 до плюс 100 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Технические условия ИСАТ.413624.002 ТУ
