| Номер в госреестре | 70597-18 |
| Наименование СИ | Анализаторы кабельные |
| Обозначение типа СИ | LanTEK III |
| Изготовитель | "Ideal Industries Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кабельные LanTEK Ш (далее - анализаторы) предназначены для измерения длины, электрического сопротивления и затухания металлических кабелей, измерения длины оптических кабелей.
Анализаторы выпускаются в виде устройства, состоящего из двух переносных приборов -основного (DH) и удаленного (КН). Принцип действия анализаторов основан на использовании измерительных мостов и рефлектометров, обеспечивающих измерение параметров металлических (витая пара, коаксиальный кабель) и оптических кабелей.
Анализаторы с помощью вставляемых адаптеров (модулей) для различных типов металлического кабеля, в том числе для постоянной линии (между коммутационной панелью и розетками рабочей зоны) и для канала (линии), выполняет измерение длины и электрического сопротивления пары жил по шлейфу с помощью измерительного моста и рефлектометра, а также напряжения электрических сигналов на входе и выходе пар кабеля, на основании чего вычисляется и индицируется результат для задержки распространения сигнала по кабелю, защищенности от переходных помех, вносимого затухания, затухания несогласованности кабеля. Имеются две модификации LanTEK Ш-500 МГц для кабелей CAT 6A и LanTEK Ш-1000 МГц для кабелей CAT 7A.
Анализаторы с модулями-адаптерами FiberTEK III для оптических кабелей с одномодовым волокном ^М) длиной волны 1310 и 1550 нм и многомодовым волокном (ММ) длиной волны 850 и 1300 нм выполняют измерение длины кабеля и обеспечивает индикацию величины вносимого затухания.
После выполнения автоматического тестирования анализаторы предоставляют индикацию оценки соответствия заданным перед измерением международным стандартам, в том числе 568-C2 и 568-В3.

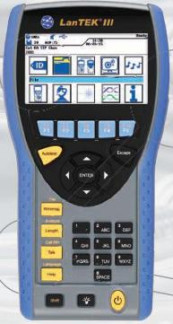

Общий вид анализаторов изображен на рисунке 1, кабельных адаптеров для металлического кабеля и модудя-адаптера FiberTEK III для оптического кабеля - на рисунке 2, а схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением) показана на рисунке 3.
■
Модули для канала
Модули для металлического кабеля
Рисунок 2 - Общий вид вставляемых модулей
Анализаторы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализаторов, включая процессор, защищен конструкцией и наклеиваемой этикеткой с уникальным изображением. Модификация ПО возможна только в сервисных центрах изготовителя. Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | - |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | 3.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Для металлического кабеля | |
| Диапазон измерения длины кабеля L в одном направлении, м Пределы допускаемой абсолютной погрешности измерения длины кабеля L в одном направлении, м | от 0,1 до 605,0 ±(0,03L + 1) |
| Диапазон измерений электрического сопротивления кабеля R (по шлейфу), Ом Пределы допускаемой абсолютной погрешности измерений электрического сопротивления кабеля R (по шлейфу), Ом | от 35 до 200 ±(0,01R +2) |
| Диапазон измерений вносимого затухания кабеля, дБ Пределы допускаемой относительной погрешности измерений вносимого затухания кабеля, дБ | от 0,1 до 60 ±0,75 |
| Для оптического кабеля (с адаптерами FiberTEK Ш) для волокна: | БМ1 ММ2 |
| Диапазон измерения длины кабеля, м Пределы допускаемой абсолютной погрешности измерения длины кабеля L, м, в диапазоне: - от 1 до 25 м - свыше 25 м | от 1 до 20000 от 1 до 7500 ±2 ±(0,02L + 1,5) |
1 Одномодовое волокно
2 Многомодовое волокно
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинах ширинах глубина), мм, не более - основного (DH) и удаленного (RH) прибора с вставленными модулями Масса (с батареей), кг, не более - основного (DH) и удаленного (RH) прибора с вставленными модулями | 254х127х53 1,180 и 1,120 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 0 до 50 |
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха, % | от -20 до+70 от 5 до 90 |
Питание анализаторов осуществляется от встроенной литиево-ионной аккумуляторной батареи 9 В или сети переменного тока частотой 50 Гц и напряжением (100-240) В через сетевой адаптер.
наносится на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность анализаторов
| Наименование | Количество | Примечание |
| Анализаторы кабельные, - модели LanTEK III-500 и LanTEK III-1000 (в комплекте два прибора - DH и RH), | 1 | * |
| Адаптеры кабельные для металлического кабеля, коды от R161050 до R161057 | не менее 2 на комплект анализатора | * |
| Комплекты FiberTEK III для оптического кабеля, коды от R164005 до R16007 | * | * |
| Адаптеры электропитания от сети переменного тока | 2 на комплект анализатора | |
| Кабели электропитания | 2 на комплект анализатора | * |
| Кабели соединительные | * | * |
| Принадлежности (комплекты для очистки оптических соединителей, переходные соединители, футляры для переноски) | * | * |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| * Тип и/или количество определяется по согласованию с заказчиком | ||
осуществляется по документу МП 70597-18 «Анализаторы кабельные LanTEK III. Методика поверки», утвержденному ФГУП ЦНИИС 21 декабря 2017 г.
Основные средства поверки:
- прибор кабельный ИРК-ПРО Гамма (рег. № 57942-14): измерение длины кабеля от 1,5 до 66970 м, пределы допускаемой погрешности ±0,2 м; измерение электрического сопротивления R от 1 до 900 Ом, пределы допускаемой погрешности ±(0,1+0,001R);
- генератор сигналов высокочастотный Г4-129 (рег. № 50268-12);
- вольтметр переменного тока В3-63 (рег. № 10908-87): 10 Гц-1500 МГц; 10 мВ-100 В; ±0,2 %; 100 кОм; 1,5 пФ;);
- тестер-рефлектометр оптический ТОПАЗ-7000-AR, модификация ТОПАЗ-7327-ARX (рег. № 50268-12): длина волны 850±30; 1310±30, 1550±30 нм; диапазон измерения расстояния от 0,005 до 128 км; пределы максимально допустимой погрешности измерения расстояния ±(0,7+5- 10-^+5счит), где L - длина кабеля, 5счит.- дискретность считывания в м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
Техническая документация изготовителя IDEAL INDUSTRIES INC, США
| Зарегистрировано поверок | 9 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
