Тестеры кабельные WireXpert серии WX500 и WX4500, 70598-18

70598-18
Тестеры кабельные WireXpert серии WX500 иWX4500 (далее - тестеры), предназначены для измерения длины, электрического сопротивления и затухания металлических кабелей в структурированных кабельных системах (СКС), измерения длины и вносимого затухания оптических кабелей.
Карточка СИ
Номер в госреестре 70598-18
Наименование СИ Тестеры кабельные
Обозначение типа СИ WireXpert серии WX500 и WX4500
Изготовитель "Softing Singapore Pte Ltd.", Сингапур
Год регистрации 2018
Срок свидетельства 13.03.2023
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Тестеры кабельные WireXpert серии WX500 иWX4500 (далее - тестеры), предназначены для измерения длины, электрического сопротивления и затухания металлических кабелей в структурированных кабельных системах (СКС), измерения длины и вносимого затухания оптических кабелей.

Описание

Тестеры состоят из двух портативных приборов с сенсорным жидкокристаллическим экраном - основного (Local) и удаленного (Remote), а также вставляемых в приборы адаптеров для подключения к кабелю. Принцип действия тестеров с адаптерами для разных типов кабеля основан на измерении параметров металлических и оптических кабелей с последующим преобразованием в цифровую форму.

Выполняется измерение длины разомкнутой пары металлического кабеля на основе измеренной емкости и измерение по автоматической программе длины и электрического сопротивления пары жил по шлейфу, напряжения электрических сигналов на входе и выходе пар кабеля, на основании чего вычисляется и индицируется результат для защищенности от переходных помех, вносимого затухания, затухания несогласованности кабеля. После выполнения автоматического тестирования тестеры предоставляют индикацию оценки соответствия международным стандартам на кабели CAT 5e, 6, 6A (модели WX4500 и WX500), CAT 7 (модель WX4500).

Модель WX4500, а также модели серии WX500: WX500-PLUS, WX500-MMFF, WX500-QUAD, WX500-MPO позволяют измерять (в зависимости от вставленного адаптера) длину и вносимое затухание оптических кабелей: одномодового ^М) с длиной волны 1310 и 1550 нм, многомодового (ММ) с длиной волны 850 и 1300 нм, а также многомодового оптического кабеля с длиной волны от 830 до 860 нм с многополюсными оптическими интерфейсами МРО/МТР и MMEF.

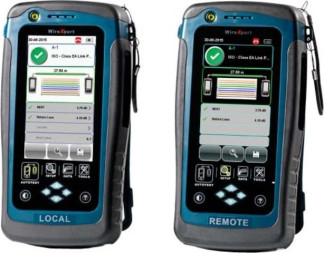

Общий вид тестеров и кабельных адаптеров, а также схема защиты от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.

Вставные адаптеры основного и удаленного прибора анализатора для металлического кабеля

Вставные адаптеры анализатора для оптического волокна: слева - для многомодового (ММ), справа - для одномодового (8М)

Программное обеспечение

Тестеры по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям тестера, включая процессор, защищен конструкцией тестера и путем наклеивания фирменной этикетки. Модификация ПО возможна только в сервисных центрах изготовителя.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Наименование ПО

WireXpert eXport

WireXpert Firmware

Идентификационное наименование ПО

eXport PC v7.x

Firmware v7.x

Номер версии (идентификационный номер) ПО

7.3 и выше

7.3 и выше

Цифровой идентификатор ПО

-

--

Технические характеристики

Таблица 2 - Метрологические характеристики

Характеристика

Значение

С адаптерами для металлического кабеля

Диапазон измерения длины кабеля в одном направлении, м Пределы допускаемой абсолютной погрешности измерения длины L кабеля в одном направлении, м

от 0,1 до 500 ±(0,01L + 1)

Диапазон измерений электрического сопротивления R (по шлейфу), Ом Пределы допускаемой абсолютной погрешности измерений электрического сопротивления R (по шлейфу), Ом

от 0,1 до 40 ±(0,01R +1)

Диапазон измерений вносимого затухания, дБ

Пределы допускаемой относительной погрешности измерений

вносимого затухания, дБ

от 0,1 до 70 ±0,75

С адаптерами для оптического кабеля для волокна:

БМ1

ММ2

Диапазон измерения длины L кабеля, м

Пределы допускаемой абсолютной погрешности измерения длины L кабеля, м

от 1 до 20000 ±(0,01

от 1 до 2000 L + 1,5)

Диапазон измерений вносимого затухания, дБ

Пределы допускаемой относительной погрешности измерений вносимого затухания, дБ

от 0,1 до 31

±

от 0,1 до 24

0,5

1    Одномодовое волокно

2    Многомодовое волокно

Таблица 3 - Технические характеристики

Характеристика

Значение

Г абаритные размеры основного (Local) и удаленного (Remote) прибора (ширинахвысотахдлина), мм, не более

232х126х87

Масса (с батареей), кг, не более

1,4

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до 40 от 10 до 80

Условия транспортирования и хранения:

-    температура окружающей среды, °C

-    относительная влажность воздуха, %

от -20 до +60 от 5 до 90

Питание тестеров осуществляется от встроенной литиево-ионной аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением (100-240) В через сетевой адаптер.

Знак утверждения типа

наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность тестеров

Наименование

Количество

Примечание

Тестер кабельный WireXpert WX4500 или WX500 (модели WX500, WX500-PLUS, WX500-MMFF, WX500-QUAD или WX500-MPO) - комплект из локального (LOCAL) и удаленного (REMOTE) прибора

1

*

Адаптеры кабельные:

для металлического кабеля: канала Cat 6а -WX AD 6ACH2 для оптического кабеля: одномодовые - WX AD SM1/SM2; многомодовые - WX AD VCL MM1/MM2, WX AD EF MM1/MM2 или WX AD MM MPO KIT

Не менее 2 на комплект тестера

*

Адаптеры электропитания WX AC PWRAD

2 на комплект тестера

Кабели электропитания

2 на комплект тестера

*

Кабели соединительные

*

*

Принадлежности (гарнитура переговорного устройства, ремни, комплекты для очистки оптических соединителей, переходные соединители и пр.)

*

*

Мягкая сумка или жесткий кейс для переноски

1

*

Руководство по эксплуатации

1

Методика поверки

1

* Тип и/или количество определяется по согласованию с заказчиком

Поверка

осуществляется по документу МП 70598-18 «Тестеры кабельные WireXpert серии WX500 и WX4500. Методика поверки», утвержденному ФГУП ЦНИИС 18 декабря 2017 г.

Основные средства поверки:

-    прибор кабельный ИРК-ПРО Гамма (рег. № 57942-14): измерение длины кабеля от 1,5 до 66970 м, пределы допускаемой погрешности ±0,2 м; измерение электрического сопротивления R от 1 до 900 Ом, пределы допускаемой погрешности ±(0,1 + 0,001R).

-    генератор сигналов высокочастотный Г4-129 (рег. № 50268-12);

-    вольтметр переменного тока В3-63 (рег. № 10908-87);

-    тестер-рефлектометр оптический ТОПАЗ-7000-AR, модификация ТОПАЗ-7327-ARX (рег. № 50268-12): длина волны 850±30; 1310±30, 1550±30 нм; диапазон измерения расстояния от 0,005 до 128 км; пределы максимально допустимой погрешности измерения расстояния ±(0,7+5- 10-5Ь+5счит), где L - длина кабеля, 5счит.- дискретность считывания в м;

-    источник оптического излучения Алмаз-11 (рег. № 18419-99): 1550 нм, >3 дБм, нестабильность уровня выходного оптического сигнала за 1 час не более ±0,1 дБ ;

-    измеритель средней мощности оптического излучения Алмаз-21 (рег. № 17796-98): от 800 до 1600 нм, от -60 до +3 дБм, относительная погрешность измерения затухания ±0,2 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.

Знак поверки наносится на боковую сторону тестера или на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя Softing Singapore Pte Ltd, Сингапур

70598-18
Номер в ГРСИ РФ:
70598-18
Производитель / заявитель:
"Softing Singapore Pte Ltd.", Сингапур
Год регистрации:
2018
Cрок действия реестра:
13.03.2023
