| Номер в госреестре | 70606-18 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ |
| Изготовитель | "Werth Messtechnik GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные моделей VideoCheck DZ HA, VideoCheck DZ, ScopeCheck FB DZ (далее - машины) предназначены для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с неподвижным порталом и подвижным измерительным столом.
Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, двух измерительных пинолей, встроенных измерительных шкал, персонального компьютера. Перемещение по осям машин моделей VideoCheck DZ и VideoCheck DZ HA осуществляется на воздушных подшипниках, для машин модели ScopeCheck FB DZ - на механических подшипниках при помощи пульта управления. Машины моделей VideoCheck DZ и VideoCheck DZ HA отличаются пределами допускаемой абсолютной погрешности измерений.
Станина машин имеет регулируемые опоры для установки по уровню.
Машины оснащены оптическим бесконтактным датчиком.
В комплект поставки машин входит калибровочная сфера для контактных и бесконтактных датчиков.
Машины могут комплектоваться датчиками различных типов (контактный датчик со сферическими наконечниками, контактный оптоволоконный 2D датчик, контактный оптоволоконный 3D датчик, бесконтактный интерференционный датчик, бесконтактный лазерный датчик (в т.ч., с хроматическим лазером), бесконтактный линейный лазерный датчик (в т.ч., с хроматическим лазером), оптический бесконтактный датчик), поворотно-наклонной головкой для установки датчиков, системой температурной компенсации, пневматическими опорами для компенсации внешних вибраций, поворотным столом и поворотной (либо поворотно-наклонной) осью для установки деталей, парковочной станцией для смены датчиков.
Общий вид машин, схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 4.

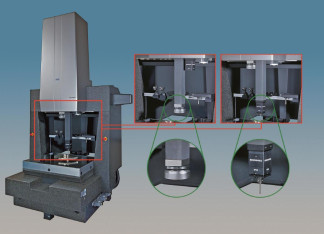

Место нанесения знака поверки Место пломбировки Рисунок 1 - Общий вид, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки машин моделей ScopeCheck FB DZ
Машины имеют автономное программное обеспечение (далее - ПО), предназначенное для управления машинами, сбора, отображения, обработки, регистрации, передачи данных. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | WinWerth |
| Номер версии (идентификационный номер) ПО* | не ниже 8.ХХ |
| Цифровой идентификатор ПО** | 46d6b322177f83f9015f59b21dc6cba9 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| *ХХ - часть номера версии, которая отвечает за метрологически незначимую часть ПО. Актуальные данные приведены в технической документации при поставке. ** Контрольная сумма указана для версии ПО 8.40.00.0071.00.01. Актуальные данные приведены в технической документации при поставке. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра и единицы измерений | ScopeCheck FB DZ | VideoCheck DZ | ||||||||
| Диапазон измерений линейных размеров, мм по оси X (с двумя пинолями) по оси X (с одной пинолью) по оси Y по оси Z | от 0 до 400 от 0 до 530 от 0 до 500 от 0 до 350 | от 0 до 400 от 0 до 530 от 0 до 400 от 0 до 300 | от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 300 | от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 300 | от 0 до 400 от 0 до 530 от 0 до 400 от 0 до 400 | от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 400 | от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 400 | от 0 до 1000 от 0 до 1130 от 0 до 1000 от 0 до 400 | от 0 до 1000 от 0 до 1130 от 0 до 1500 от 0 до 600 | |
| Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм: - при использовании бесконтактного датчика - при использовании контактного датчика | 1, 5 1,9 | £ ^ о" ^ | ||||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм: - при использовании бесконтактного датчика - при использовании контактного датчика | ±(1,5+L*/250) ±(1,9+L/250) | ±(0,75+L/500) ±(0,75+L/500) | ±(0,95+L/500) ±(0,95+L/500) | |||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при использовании бесконтактного датчика - при использовании контактного датчика | ±(2,9+L/100) ±(1,9+L/250) | ±(1,5+L/300) ±(1,5+L/300) | ±(1,7+L/300) ±(1,7+L/300) | |||||||
| Дискретность отсчета, мкм | 0,1 | 0,05 | ||||||||
| * L - здесь и далее - измеряемая длина в мм | ||||||||||
| Наименование параметра и единицы измерений | VideoCheck DZ HA | |||||
| Диапазон измерений линейных размеров, мм по оси X (с двумя пинолями) по оси X (с одной пинолью) по оси Y по оси Z | от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 400 | от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 400 | от 0 до 1000 от 0 до 1130 от 0 до 650 от 0 до 400 | от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 600 | от 0 до 1000 от 0 до 1130 от 0 до 1000 от 0 до 800 | от 0 до 1000 от 0 до 1130 от 0 до 2000 от 0 до 800 |
| Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм: - при использовании бесконтактного оптического датчика - при использовании контактного датчика | 5 0 (N vo о" о" | 0,70 0,70 | 0 5 tv о о" о" | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм: - при использовании бесконтактного датчика - при использовании контактного датчика | ±(0,25+L/900) ±(0,5+L/600) | ±(0,70+L/900) ±(0,70+L/600) | ±(0,70+L/900) ±(0,95+L/600) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при использовании бесконтактного датчика - при использовании контактного датчика | ±(1,5+L/500) ±(0,5+L/600) | ±(1,5+L/500) ±(0,7+L/600) | ±(1,5+L/500) ±(0,95+L/600) | |||
| Дискретность отсчета, мкм | 0,01 | |||||
| Наименование параметра и единицы измерений | ScopeCheck FB DZ | VideoCheck DZ | |||||||
| Диапазон измерений линейных размеров, мм по оси X (с двумя пинолями) по оси X (с одной пинолью) по оси Y по оси Z | от 0 до 400 от 0 до 530 от 0до 500 от 0 до 350 | от 0 до 400 от 0 до 530 от 0 до 400 от 0 до 300 | от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 300 | от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 300 | от 0 до 400 от 0 до 530 от 0 до 400 от 0 до 400 | от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 400 | от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 400 | от 0 до 1000 от 0 до 1130 от 0 до 1000 от 0 до 400 | от 0 до 1000 от 0 до 1130 от 0 до 1500 от 0 до 600 |
| Г абаритные размеры, мм, не более: ширина глубина высота | 1025 1720 2270 | 1600 1300 2620 | 1900 1300 2650 | 1720 1965 2620 | 1500 1300 2620 | 1900 1300 2650 | 1720 1965 2620 | 2100 2700 2650 | 2100 3200 3200 |
| Масса, кг, не более | 1650 | 1700 | 1850 | 3600 | 1500 | 1850 | 3600 | 5500 | 6100 |
| Масса измеряемой детали, кг, не более | 20 | 150 | |||||||
| Параметры электропитания | напряжение переменного тока (230±23) В или (115±11) В частотой переменного тока (48-62) Гц, потребляемая мощность не более 2 кВт | ||||||||
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха в течение 1 часа, °С, не более - относительная влажность, %, не более | 20±1 0,5 70 | ||||||||
| Средний срок службы, лет | 10 | ||||||||
| Наработка на отказ, ч | 10000 | ||||||||
| Наименование параметра и единицы измерений | VideoCheck DZ HA | |||||
| Диапазон измерений линейных размеров, | ||||||
| мм: по оси X (с двумя пинолями) по оси X (с одной пинолью) по оси Y по оси Z | от 0 до 800 от 0 до 930 от 0 до 400 | от 0 до 600 от 0 до 730 от 0 до 650 | от 0 до 1000 от 0 до 1130 от 0 до 650 | от 0 до 600 от 0 до 730 от 0 до 650 | от 0 до 1000 от 0 до 1130 от 0 до 1000 | от 0 до 1000 от 0 до 1130 от 0 до 2000 |
| от 0 до 400 | от 0 до 400 | от 0 до 400 | от 0 до 600 | от 0 до 800 | от 0 до 800 | |
| Габаритные размеры, мм, не более: | ||||||
| ширина | 1900 | 1720 | 2140 | 1810 | 2450 | 2450 |
| глубина | 1410 | 2070 | 2180 | 2070 | 3370 | 4370 |
| высота | 2650 | 2680 | 2680 | 3050 | 3670 | 3670 |
| Масса, кг, не более | 2900 | 3600 | 4000 | 3600 | 10000 | 12400 |
| Масса измеряемой детали, кг, не более | 100 | |||||
| Параметры электропитания | напряжение переменного тока (230±23) В или (115±11) В частотой переменного тока (48-62) Гц, потребляемая мощность не более 2 кВт | |||||
| Условия эксплуатации: - температура окружающего воздуха, °С | 20,0±0,5 | |||||
| - изменение температуры окружающего | 0,25 | |||||
| воздуха в течении 1 часа, °С, не более | ||||||
| - относительная влажность, %, не более | 70 | |||||
| Средний срок службы, лет | 10 | |||||
| Наработка на отказ, ч | 10000 | |||||
наносится на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Машина | - | 1 |
| Пульт управления | - | 1 |
| Оптический бесконтактный датчик | WZ/T0/IP110T/IP40T | 1 |
| Контактный датчик со сферическим наконечником1 | SP25M2)/TP2002)/SP802)/ SP6002) | 1 |
| Оптоволоконный 2D датчик1 | WFP 2D | 1 |
| Оптоволоконный 3D датчик1 | WFP 3D | 1 |
| Бесконтактный интерференционный датчик1 | WIP | 1 |
| Бесконтактный лазерный датчик1 | WLP | 1 |
| Бесконтактный датчик с хроматическим лазером (белый лазер) 1 | CFP | 1 |
| Бесконтактный линейный лазерный датчик1 | CFL/LLP | 1 |
| Поворотно-наклонная головка для установки датчиков1 | PH 10-xxx2)/PHS12) | 1 |
| Система температурной компенсации1 | - | 1 |
| Пневматические опоры1 | - | 1 |
| Поворотный стол1 | - | 1 |
| Парковочная станция1 | - | 1 |
| Поворотно-наклонная ось1 | - | 1 |
| Поворотная ось1 | - | 1 |
| Калибровочная сфера | - | 1 |
| Компьютер | - | 1 |
| Монитор | - | |
| Программное обеспечение | WinWerth | 1 |
| Паспорт | - | 1 |
| Методика поверки | МП 2512-0003-2017 | 1 |
| 1) Определяется договором поставки. 2) Актуальные данные приведены в паспорте. | ||
осуществляется по документу МП 2512-0003-2017 «Машины координатные измерительные моделей VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 3 разряда, ГОСТ Р 8.763-2011;
- меры длины штриховые 3 разряда, ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на станину машины или на свидетельство о поверке.
Техническая документация фирмы «Werth Messtechnik GmbH», Германия.
