| Номер в госреестре | 70607-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-10000, РВС-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-1000, РВС-10000, РВС-20000, предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-10000, РВС-20000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-1000 с заводскими номерами №№ 1, 2, РВС-10000 с заводским номером № 12 и РВС-20000 с заводским номером № 8, расположены на территории головной перекачивающей станции «Альметьевск» Акционерного общества «Средне-Волжский Транснефтепродукт» (ГПС «Альметьевск» АО «Средне-Волжский Транснефтепродукт»), Республика Татарстан, Альметьевский район, п. Русский Акташ, в 15 км севернее г. Альметьевск.

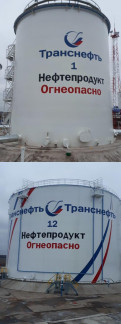

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-10000 и РВС-20000 представлен на рисунках 1, 2, 3.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВС-10000, РВС-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значения | ||
| РВС-1000 | РВС-10000 | РВС-20000 | |
| Номинальная вместимость, м3 | 1000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,20 | ±0,10 | |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значения | ||
| РВС-1000 | РВС-10000 | РВС-20000 | |
| Условия эксплуатации: 0/'~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +40 от 84,0 до 106,7 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-1000 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВС-10000 | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
- нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений 51740-12;
- рулетка измерительная металлическая 2 класса точности, модификации Р30Н2Г, диапазон измерения от 0 до 30 м, регистрационный номер 55464-13;
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
