| Номер в госреестре | 70612-18 |
| Наименование СИ | Манометры, вакуумметры, мановакуумметры показывающие |
| Обозначение типа СИ | DSS, DMS, HG |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия; Фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp. k.", Польша; АО "ВИКА МЕРА", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры, мановакуумметры показывающие серий DSS, DMS, HG (далее по тексту - манометры или приборы) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического и мановакуумметрического) давления жидких и газообразных сред, а также пара, в резервуарах, емкостях, трубопроводах, в различных гидравлических и пневматических системах.
Манометры состоят из чувствительного элемента - мембраны, передаточного механизма, циферблата и корпуса. В зависимости от исполнения манометра мембрана может быть заключена в корпус, может иметь дополнительные приспособления для установки в место отбора давления - фланец, резьбовой штуцер, накидная гайка, клемповое соединение и другие. Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны. Передаточный механизм преобразует деформацию мембраны в угловое перемещение показывающей стрелки.
Для присоединения к месту измерения давления в модификациях DSS10M, DSS34M, DMS34 применяется резьбовой штуцер, в модификациях DSS22F, DSS22P, DMS-FP -клемповое соединение, в модификациях DSS18F, DSS19F и серии HG - накидная гайка («молочная гайка»), в модификациях DSS26M, DSS27M - фланец.
Все части, контактирующие с рабочей средой, а также корпуса и передаточные механизмы, в модификациях серий DSS, DMS изготовляются из нержавеющей стали или специальных сплавов. В качестве материалов чувствительных элементов применяется нержавеющая сталь, а также специальные материалы и сплавы для различных сред, в том числе агрессивных. Корпуса манометров серии HG изготавливаются из нержавеющей стали с тефлоновым покрытием, а в качестве материалов частей, контактирующих с рабочей средой, используются пластмассы тефлон, ПФА и другие.
Манометры модификаций DMS34, DMS-FP могут иметь прочную защитную перегородку, расположенную между измерительной системой и циферблатом, а также устройство сброса давления среды через заднюю стенку корпуса.
Манометры модификаций DSS18F, DSS19F, DSS22F, DSS22P, DMS-FP могут применяться в пищевой и фармацевтической промышленности для измерения давления чистых, стерильных и асептических сред.
Манометры серии HG могут оснащаться встроенными электронными сигнализирующими устройствами, применяемыми для размыкания или замыкания электрических сигнальных цепей при достижении установленных значений давления. Значения уставок настраиваются на заводе-изготовителе или пользователем.
Для измерения давления в условиях высоких динамических нагрузок и вибраций манометры серий DSS, DMS могут иметь гидрозаполнение корпуса силиконовым маслом или глицерином.
Манометры модификаций DMS34, DMS-FP имеют систему контроля целостности мембраны, которая позволяет не допустить как выхода рабочей среды из процесса, так и попадания передающей жидкости манометра в процесс. В систему входят две мембраны (внешняя находится в непосредственном контакте с рабочей средой, внутренняя мембрана расположена за внешней) и контрольное показывающее устройство, которое дополнительно может быть оснащено электрическим сигнализирующим устройством. При разрушении внешней мембраны рабочая среда попадает в пространство между внешней и внутренней мембранами, а ее давление вызывает перемещение стрелки контрольного показывающего устройства и срабатывание сигнализирующего устройства (при его наличии).

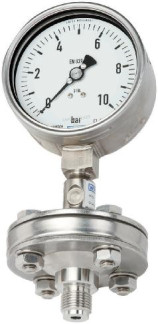

Модификация DSS22F
Модификация DSS27M
Модификация DMS34 Модификация DMS-FP
Рисунок 2 - Общий вид манометров серии DMS
Пломбирование корпусов манометров модификации DSS22P не осуществляется, так как они не могут быть вскрыты без их повреждения. Пломбирование корпусов манометров остальных модификаций возможно в виде нанесения на кольцо и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке удалить ее или вскрыть корпус (рисунок 4). Также корпуса манометров (кроме серии HG) могут иметь приспособления для пломбирования путем продевания контровочной проволоки через специальное ушко (возможен вариант без ушка) и навешивания свинцовой или пластиковой пломбы (рисунок 5).
Место нанесения знака поверки манометров представлено на рисунке 6.
т
Рисунок 6 - Место нанесения знака поверки манометров
отсутствует.
Метрологические характеристики манометров приведены в таблицах 1, 2. Технические характеристики манометров приведены в таблице 3.
Таблица 1 - Метрологические характеристики манометров модификаций DSS10M, DSS18F, DSS19F, DSS22F, DSS22P, DSS26M
| Наименование характеристики | Значение характеристики | |||
| DSS10M | DSS18F, DSS19F | DSS22F, DSS22P | DSS26M | |
| Диапазоны измерений (1): Избыточного давления, МПа (2) (бар) | от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6 (от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60) | от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5 (от 0 до 1; от 0 до 1,6; от 0 до 2; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25) | от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5 (от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25) | от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4 (от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40) |
| Вакуумметрического давления, МПа (2) (бар) | от -0,06 до 0; от -0,1 до 0 (от -0,6 до 0; от -1 до 0) | от -0,06 до 0; от -0,1 до 0 (от -0,6 до 0; от -1 до 0) | от -0,06 до 0; от -0,1 до 0; (от -0,6 до 0; от -1 до 0) | от -0,06 до 0; от -0,1 до 0 (от -0,6 до 0; от -1 до 0) |
| Мановакуумметрического давления, МПа (2) (бар) | от -0,02 до +0,04; от -0,025 до +0,015; от -0,04 до +0,06; от -0,1 до +0,06; от -0,1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4; от -0,1 до +4; от -0,1 до +6 (от -0,2 до +0,4; от -0,25 до +0,15; от -0,4 до +0,6; от -1 до +0,6; от -1 до +1,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24; от -1 до +40; от -1 до +60) | от -0,02 до +0,04; от -0,025 до +0,015; от -0,04 до +0,06; от -0,1 до +0,06; от -0,1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4 (от -0,2 до +0,4; от -0,25 до +0,15; от -0,4 до +0,6; от -1 до +0,6; от -1 до +1,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24) | от -0,02 до +0,04; от -0,025 до +0,015; от -0,04 до +0,06; от -0,1 до +0,06; от -0,1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4; (от -0,2 до +0,4; от -0,25 до +0,15; от -0,4 до +0,6; от -1 до +0,6; от -1 до +1,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24) | от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4; от -0,1 до +4; (от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24; от -1 до +40) |
| Наименование характеристики | Значение характеристики | |||
| DSS10M | DSS18F, DSS19F | DSS22F, DSS22P | DSS26M | |
| Пределы основной допускаемой приведенной погрешности, % от диапазона измерений | ±1 | |||
| Вариация показаний, % от диапазона измерений | 1,0 | |||
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С | ±0,4 | |||
| Примечания (1) Допускается изготовление приборов с другими диапазонами измерений, не указанными в настоящей таблице, но лежащими внутри приведенных диапазонов измерений. (2) Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации. | ||||
Таблица 2 - Метрологические характеристики манометров модификаций DSS27M, DSS34M, DMS34, DMS-FP и серии HG
| Наименование характеристики | Значение характеристики | |||
| DSS27M | DSS34M | DMS34, DMS-FP | HG | |
| Диапазоны измерений (1): Избыточного давления, МПа (2) (бар) | от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4 (от 0 до 1; от 0 до 1,6; от 0 до 2; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40) | от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6 (от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60) | от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4 (от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40) | от 0 до 0,25; от 0 до 0,4; от 0 до 0,6 (от 0 до 2,5; от 0 до 4; от 0 до 6) |
| Наименование характеристики | Значение характеристики | |||
| DSS27M | DSS34M | DMS34, DMS-FP | HG | |
| Вакуумметрического давления, МПа (2) (бар) | от -0,06 до 0; от -0,1 до 0 (от - 0 , 6 д о 0 ; от -1 до 0) | от -0,06 до 0; от -0,1 до 0 (от -0,6 до 0; от -1 до 0) | от -0,06 до 0; от -0,1 до 0 (от -0,6 до 0; от -1 до 0) | - |
| Мановакуумметрического давления, МПа (2) (бар) | от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4; от -0,1 до +4 (от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24; от -1 до +40) | от -0,02 до +0,04; от -0,025 до +0,015; от -0,04 до +0,06; от -0,1 до +0,06; от -0,1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4; от -0,1 до +4; от -0,1 до +6 (от -0,2 до +0,4; от -0,25 до +0,15; от -0,4 до +0,6; от -1 до +0,6; от -1 до +1,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24; от -1 до +40; от -1 до +60) | от -0,1 до +0,15; от -0,1 до +0,16; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1; от -0,1 до +1,5; от -0,1 до +2,4; от -0,1 до +2,5; от -0,1 до +4 (от -1 до +1,5; от -1 до +1,6; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15; от -1 до +24; от -1 до +25; от -1 до +40) | |
| Пределы основной допускаемой приведенной погрешности, % от диапазона измерений | ±1 | ±1,6 | ||
| Вариация показаний, % от диапазона измерений | 1,0 | 1,6 | ||
| Пределы допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений | - | ±2,5 | ||
| Наименование характеристики | Значение характеристики | |||
| DSS27M | DSS34M | DMS34, DMS-FP | HG | |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С | ±0,4 | ±0,5 | ||
| Примечания (1) Допускается изготовление приборов с другими диапазонами измерений, не указанными в настоящей таблице, но лежащими внутри приведенных диапазонов измерений. (2) Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации. | ||||
Таблица 3 - Технические характеристики манометров
| Наименование характеристики | Значение характеристики | ||||||||||
| DSS10M | DSS18F | DSS19F | DSS22F | DSS22P | DSS26M | DSS27M | DSS34M | DMS34 | DMS-FP | HG | |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более | от +10 до +40 98 | от +5 до +60 98 | |||||||||
| Степень пылевлагозащиты | IP65 | IP54 | |||||||||
| Габаритные размеры, мм, не более - диаметр корпуса - ширина - высота | 100 95 253 | 100 92 175 | 100 84 170 | 100 66 168 | 100 67 168 | 100 125 192 | 100 210 199 | 100 66 251 | 100 110 287 | 100 165 203 | 63 462 186,5 |
| Масса, кг, не более | 2,5 | 2,2 | 1,95 | 2,45 | 2,6 | 2,7 | 9,1 | 2,3 | 10,8 | 4,3 | 3,4 |
| Средняя наработка до отказа, ч, не менее | 100 000 | ||||||||||
| Средний срок службы, лет | 10 | ||||||||||
наносится типографским способом на титульный лист паспорта, на корпус или циферблат манометра знак наносится методом печати или наклейки.
Комплект поставки представлен в таблице 4.
Таблица 4
| Наименование | Количество |
| Манометр | 1 шт. (исполнение - в соответствии с заказом) |
| Паспорт | 1 экз. |
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
Рабочие эталоны 2, 3-го по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 2-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 2 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Калибратор давления пневматический «Метран-504 Воздух» (Регистрационный № 31057-09). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на стекло манометра или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия;
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;
ТУ 4212-012-45154700-2017 Манометры, вакуумметры, мановакуумметры показывающие серий DSS, DMS, HG. Технические условия.
Техническая документация фирмы изготовителя.
