Тепловизоры инфракрасные GTC 400 C, 70617-18

Тепловизоры инфракрасные GTC 400 C (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70617-18
Наименование СИ	Тепловизоры инфракрасные
Обозначение типа СИ	GTC 400 C
Изготовитель	"Robert Bosch Power Tools GmbH", Германия
Год регистрации	2018
Срок свидетельства	23.03.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную температуру, температуру в любой точке теплового изображения объекта. Измерительная информация может быть записана в память микропроцессора и передана на персональный компьютер посредством прямого подключения к USB-порту или при помощи беспроводной связи по WiFi (через приложение «Measuring Master»), или на мобильное устройство через протокол Bluetooth.

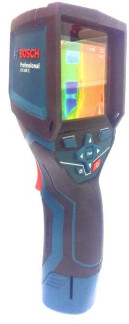

Фотография общего вида тепловизоров инфракрасных GTC 400 C приведена на рисунке 1.

Рисунок 1 - Общий вид тепловизоров инфракрасных GTC 400 C Пломбирование тепловизоров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	01.01.00-Rev. 2608
Цифровой идентификатор программного обеспечения	отсутствует

Автономное, загружаемое на сайте изготовителя, ПО «GTC-Transfer-Software» применяется для обработки тепловых изображений, сохраненных в памяти тепловизора.

Технические характеристики

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики
Диапазон измерений температуры, °С	от -10 до +400
Пределы допускаемой абсолютной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в диапазоне от -10 до +100 °С включ., °С	±3,0
Пределы допускаемой относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в остальном диапазоне, %	±3,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,05
Спектральный диапазон, мкм	от 8 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали	53°х43°
Минимальное фокусное расстояние (в зависимости от объектива), м	0,3
Пространственное разрешение, мрад	6,0
Количество пикселей матрицы детектора, пикселихпиксели	160x120
Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более	0,54
Запись изображений или частота обновлений, Гц	9
Г абаритные размеры, мм (высота х ширина х длина)	233x95x63
Напряжение питания, В	12 (литий-ионная аккумуляторная батарея) 6 (щелочные батареи типа АА, 4 шт.)
Срок службы батареи при непрерывном использовании, ч, не более	5 (литий-ионная аккумуляторная батарея) 2 (щелочные батареи типа АА)
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -10 до +45 от 20 до 80 (без конденсации)

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Тепловизор	1 шт.
Зарядное устройство	1 шт.
USB-кабель	1 шт.
Руководство по эксплуатации (на русском языке)	1 экз.
Руководство по эксплуатации (на английском языке)	1 экз.
Методика поверки МП 207.1-085-2017	1 экз.
Аккумуляторные литий-ионные батареи	1 шт.
Г арантийный регистрационный талон	1 шт.

Поверка

осуществляется по документу МП 207.1-085-2017 «Тепловизоры инфракрасные GTC 400 C. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.12.2017 г.

Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, с диапазоном воспроизводимых температур от минус 10 до плюс 400 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
