| Номер в госреестре | 70618-18 |
| Наименование СИ | Фотометры однолучевые |
| Обозначение типа СИ | Coloromat 100 |
| Изготовитель | "Schmidt + Haensch GmbH & Co.", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры однолучевые Coloromat 100 (далее - фотометры) предназначены для измерения спектрального коэффициента направленного пропускания в растворах и твердых образцах.
Принцип действия фотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.
Фотометры состоят из следующих основных узлов: источника света, поворотной турели с интерференционными фильтрами, фокусирующей оптической системы и приемника излучения. Управление режимами работы фотометра производится с сенсорной панели, находящейся на передней панели прибора, на которую же выводятся результаты измерений. Все устройство смонтировано в едином корпусе.

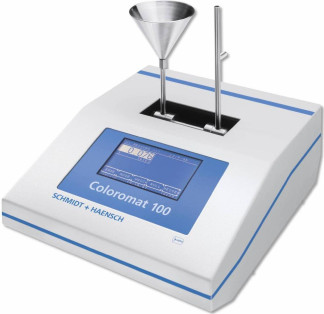

Общий вид средства измерений представлен на рисунке 1.
Пломбирование фотометров однолучевых Coloromat 100 не предусмотрено.
Конструктивно фотометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже V1.0 |
| Цифровой идентификатор ПО | - |
приведены в таблице 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 340 до 900 |
| Предустановленные интерференционные фильтры, нм | 420, 560 и 720 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 100 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 2,0 до 92,0 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 175±90 |
| - частота переменного тока, Гц | 47/63 |
| Потребляемая мощность, В • А, не более | 50 |
| Габаритные размеры, мм, не более: | |
| - высота | 130 |
| - ширина | 295 |
| - длина | 360 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 20 до 85 |
| Срок службы, лет, не менее | 5 |
наносится на верхнюю часть титульного листа Руководства по эксплуатации типографским способом и на заднюю панель прибора рядом с заводским номером прибора в виде наклейки.
Комплектность фотометров приведена в таблице 4.
| Наименование | Обозначение | Количество |
| Фотометр однолучевой | Coloromat 100 | 1 шт. |
| Дополнительные интерференционные фильтры | в диапазоне от 340 до 900 нм | (по заказу) |
| Кабель электропитания | (00894) | 1 шт. |
| Предохранитель запасной | (00675) | 2 шт. |
| Держатель кюветы | (02814) | 1 шт. |
| Лампа запасная | (02803) | 1 шт. |
| Кабель нуль-модемный | (07221) | 1 шт. |
| Диск с программным обеспечением | CD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5017-448-2017 | 1 экз. |
осуществляется по документу РТ-МП-5017-448-2017 «Государственная система обеспечения единства измерений. Фотометры однолучевые Coloromat 100. Методика поверки», утвержденному ФБУ «Ростест-Москва» 8 декабря 2017 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для СИ спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
ГОСТ 12572-2015 Сахар. Метод определения цветности Техническая документация изготовителя Schmidt + Haensch GmbH&Co.
| Зарегистрировано поверок | 89 |
| Поверителей | 13 |
| Актуальность данных | 16.09.2024 |
