| Номер в госреестре | 70619-18 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | серии АКИП-4204 |
| Изготовитель | NANJING GLARUN-ATTEN TECHNOLOGY СО., LTD., Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра серии АКИП-4204 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудночастотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Серия анализаторов АКИП-4204 состоит из трех модификаций - АКИП-4204, АКИП-4204/1 и АКИП-4204/2, отличающихся верхней границей диапазона частот.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки, закрывающей стык панелей корпуса анализаторов.

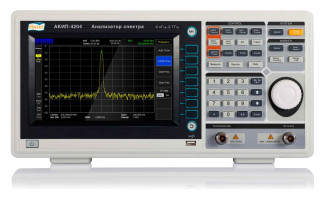

Внешний вид анализаторов и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (ПО) предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов. Программное обеспечение не влияет на метрологические характеристики анализаторов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | APP Version |
| Номер версии (идентификационный номер ПО) | не ниже 1.1.1 |
А
АКИП-4204 Анализатор спектра «кгц-э ггц
£:| А<4ХЛС)
СатСн F«q I 1 |
StopFnq
crstq>
ZD
сшпих
mn~ ire-
К ! И 3 < 9 '
я
ЁЕ if s| it
\
и
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики анализаторов спектра
| Наименование характеристик | Значения характеристик |
| 1 | 2 |
| Диапазон частот, Гц модификация АКИП-4204 модификация АКИП-4204/1 модификация АКИП-4204/2 | от 9103 до 3 109 от 9103 до 1,5109 от 9103 до 7,5109 |
| Номинальное значение частоты опорного генератора, МГц | 10 |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора 1) | ±(110-7 + 110-7 • N), где N - количество лет после выпуска из производства |
| Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора 2) | ±5 10-8 |
| Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером, Гц | ±(50-f + k), где 50 - относительная погрешность частоты опорного генератора, f - измеренное значение частоты, Гц k - значение единицы младшего разряда, Гц |
| Максимальное разрешение частотомера, Гц | 1 |
| Уровень фазовых шумов при отстройке на 10 кГц относительно несущей 500 МГц, приведенный к полосе 1 Гц, дБн/Гц, не более 3) 4) | -95 |
| Диапазон перестройки полосы пропускания фильтров ПЧ по уровню -3 дБ, Гц | от 1 до 3 106 (с шагом 1-3-10) |
| Пределы допускаемой относительной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ, % (при полосе пропускания < 1 МГц) | ±5 |
| Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более | 5 |
| Диапазон перестройки полос видеофильтра, Гц | от 1 до 3 106 (шаг 1-3-10) |
| Диапазон измерений мощности, дБм 5) | от уровня собственного шума до +30 |
| Максимальный входной уровень сигнала, дБм - с выключенным предусилителем, при значении ослабления внутреннего аттенюатора > 20 дБ - с включенным предусилителем, при значении ослабления внутреннего аттенюатора > 20 дБ | +30 +10 |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала от -10 до -50 дБм (на опорном уровне анализатора, после автоматической калибровки), дБ - на частоте 50 МГц - в остальном диапазоне частот | ±0,4 ±(0,6 + N), где N - неравномерность АЧХ 6), дБ |
| 1 | 2 |
| Неравномерность АЧХ относительно уровня на частоте 50 МГц, дБ - в диапазоне частот от 10 МГц до 3 ГГц - в диапазоне частот св. 3 ГГц до 7,5 ГГц | ±1 ±2 |
| Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за нелинейности логарифмической шкалы, дБ | ±0,5 |
| Диапазон установки опорного уровня, дБ | от -110 до +30 |
| Пределы допускаемой абсолютной погрешности установки опорного уровня на частоте 50 МГц во всем диапазоне установки опорного уровня, дБ | ±0,5 |
| Пределы допускаемой абсолютной погрешности установки опорного уровня из-за переключения полосы пропускания относительно установленной полосы пропускания 10 кГц, дБ | ±0,2 |
| Диапазон ослаблений внутреннего аттенюатора, дБ | от 0 до 50 |
| Шаг перестройки ослаблений внутреннего аттенюатора, дБ | 10 |
| Средний уровень собственных шумов, дБм, не более 7) С выключенным предусилителем в полосе частот: от 10 МГц до 1,5 ГГц св. 1,5 МГц до 2,5 ГГц (только для модификаций АКИП-4204, АКИП-4204/2) св. 2,5 ГГц до 3 ГГц (только для модификаций АКИП-4204, АКИП-4204/2) св. 3 ГГц до 7,5 ГГц (только для модификации АКИП-4204/2) С включенным предусилителем в полосе частот: от 10 МГц до 1,5 ГГц св. 1,5 МГц до 2,5 ГГц (только для модификаций АКИП-4204, АКИП-4204/2) св. 2,5 ГГц до 3 ГГц (только для модификаций АКИП-4204, АКИП-4204/2) св. 3 ГГц до 7,5 ГГц (только для модификации АКИП-4204/2) | -130 -130 -120 -120 -148 -148 -130 -130 |
| Уровень гармонических искажений 2-го порядка, дБн, не более (при уровне сигнала на смесителе -40 дБм, в полосе от 1 МГц до собственной полосы пропускания, при ослаблении 0 дБ, и выключенном предусилителе) | -70 |
| Уровень интермодуляционных искажений 3-го порядка, дБн, не более (при уровне сигналов на смесителе -30 дБм и разнесением частот > 1 МГц, в полосе от 1 МГц до собственной полосы пропускания, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе) | -70 |
| Входное сопротивление анализатора, Ом | 50 |
| Разъем СВЧ входа | N-тип «розетка» |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +40 90 |
| Масса, кг, не более | 7 |
| Габаритные размеры, мм (ширинахвысотахглубина) | 410x210x136 |
| Напряжение питания от сети переменного тока частотой от 45 до 440 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 70 |
| Следящий генератор (опция) | |
| Диапазон частот следящего генератора, в зависимости от модели, Гц модификация АКИП-4204/1 модификация АКИП-4204 модификация АКИП-4204/2 | от 5 106 до 1,5109, от 5106 до 3109 от 5 106 до 7,5 • 109 |
Диапазон уровней следящего генератора, дБм
Неравномерность АЧХ дБ модификации АКИП-4204/1, АКИП-4204 модификация АКИП-4204/2
Выходное сопротивление генератора, Ом
Разъем СВЧ выхода
от -25 до 0
±3
±5
50
N-тип «розетка»
Примечания
1) Нормируется при температуре окружающего воздуха от +20 до +30 °С
2) Нормируется при отклонении температуры окружающего воздуха от диапазона температур (+20 - +30 °С)
3) Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей частоты
4) Параметры нормируются при следующих условиях: полоса пропускания 100 Гц, полоса видеофильтра 1 Гц
5) Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт
6) Здесь и далее АЧХ - амплитудно-частотная характеристика
7) Параметры нормируются при следующих условиях: аттенюатор 0 дБ, полоса пропускания
1 Гц, полоса видеофильтра 1 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 50
8) Относительно уровня 0 дБм на частоте 50 МГц_
наносится на лицевую панель анализаторов в виде наклейки и типографским способом на титульный лист технической документации.
приведена в таблице 3.
Таблица 3 - Комплектность
| Наименование и обозначение | Количество, шт. |
| Анализатор спектра серии АКИП-4204 (модификация по заказу) | 1 |
| Сетевой кабель | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки ПР-01-2018МП | 1 |
осуществляется по документу ПР-01-2018МП «Анализаторы спектра серии АКИП-4204. Методика поверки», утвержденному АО «ПриСТ» 15 января 2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 9640A-LPNX (Госреестр № 55872-13);
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- стандарт частоты рубидиевый GPS-12RG (Госреестр № 43830-10);
- генератор сигналов Agilent 8257D (Госреестр №53941-13)
- генератор сигналов измерительный MG3691C с опцией расширения частотного диапазона от 8 МГц до 10 ГГц (Госреестр № 45035-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя «NANJING GLARUN-ATTEN TECHNOLOGY СО., LTD.».
