| Номер в госреестре | 70620-18 |
| Наименование СИ | Люксметры |
| Обозначение типа СИ | ЛМ-12 |
| Изготовитель | Акционерное общество "Практик-НЦ" (АО "Практик-НЦ"), г. Москва, Зеленоград; Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС"), г. Москва, г. Зеленоград |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Люксметры ЛМ-12 предназначены для измерений освещенности в видимой области спектра излучений, создаваемой искусственными или естественными источниками, расположенными произвольно относительно фотометрической головки.
Принцип действия люксметров ЛМ-12 основан на преобразовании излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещенности.
Конструктивно люксметры ЛМ-12 состоят из двух частей: фотометрической головки и блока обработки сигналов, связанных между собой гибким кабелем.
В фотометрической головке люксметров ЛМ-12 расположен фотодиод, корригирующие фильтры и косинусная насадка. На блоке обработки сигналов расположены органы управления режимами работы люксметра и жидкокристаллический индикатор.

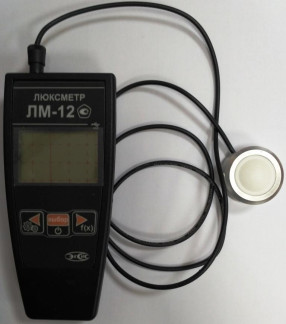

Общий вид люксметров ЛМ-12 приведен на рисунке 1.
Схема пломбирования люксметров ЛМ-12 от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки люксметров ЛМ-12 от несанкционированного доступа
Конструктивно люксметры ЛМ-12 имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ЛМ-12 | EVL.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 | не ниже 2.17 |
| Цифровой идентификатор ПО | 25EB09D453483386D44F6550AA DB70C094A8015B772C825F97B2 CDBC615D0E18 | |
| Алгоритм вычисления цифрового идентификатора ПО | RFC 4357 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений освещенности, лк | от 1 до 200000 |
| Пределы допускаемой суммарной относительной погрешности измерений освещенности, % | ±8,0 |
| Наименование характеристики | Значение |
| Напряжение постоянного тока, В | от 3,3 до 4,5 |
| Потребляемая мощность, мВт, не более | 100 |
| Габаритные размеры блока обработки сигналов, ВхШхД, мм, не более | 142х64х32 |
| Г абаритные размеры фотометрической головки, мм, не более | 035x20 |
| Масса в упаковке, кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более | от +5 до +40 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель блока обработки сигналов люксметров ЛМ-12 фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Люксметр | ЛМ-12 | 1 шт. |
| Элемент питания (аккумулятор) | АА | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Упаковочный чехол | - | 1 шт. |
| Кабель для связи с компьютером | - | (по заказу) |
| Диск или USB-накопитель с программным обеспечением | CD/USB | (по заказу) |
| Руководство по эксплуатации | ТФАП.201111.002 РЭ | 1 экз. |
осуществляется по документу ГОСТ Р 8.665-2009 «ГСИ. Люксметры и яркомеры фотоэлектрические. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц освещенности в соответствии с ГОСТ 8.023-2014 - установка для поверки и калибровки люксметров, относительная погрешность измерений освещенности не более 2,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ Р 8.665-2009 ГСИ. Люксметры и яркомеры фотоэлектрические. Методика поверки ТУ 4437-012-70203816-2017 Люксметры ЛМ-12. Технические условия
| Зарегистрировано поверок | 625 |
| Поверителей | 36 |
| Актуальность данных | 21.11.2024 |
