Измерители крутящего момента силы SRTT-B 10 - 13, SRTT 2500, SRTT 16000, 70624-18

Измерители крутящего момента силы SRTT-B 10 - 13, SRTT 2500, SRTT 16000 (далее -измерители) предназначены для измерений крутящего момента силы.
Карточка СИ
Номер в госреестре 70624-18
Наименование СИ Измерители крутящего момента силы
Обозначение типа СИ SRTT-B 10 - 13, SRTT 2500, SRTT 16000
Изготовитель "Atlas Copco BLM s.r.l.", Италия
Год регистрации 2018
Срок свидетельства 23.03.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители крутящего момента силы SRTT-B 10 - 13, SRTT 2500, SRTT 16000 (далее -измерители) предназначены для измерений крутящего момента силы.

Описание

Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его преобразованием в показания цифрового дисплея.

Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и вторичный преобразователь STanaliser, STanaliser 6000 или STa6000.

Первичный преобразователь измерителей со вторичным преобразователем соединяются с помощью кабеля. Вторичный преобразователь содержит блок питания тензометрического моста первичного преобразователя, преобразователь выходного сигнала и цифровой дисплей. Общий вид измерителей представлен на рисунке 1.

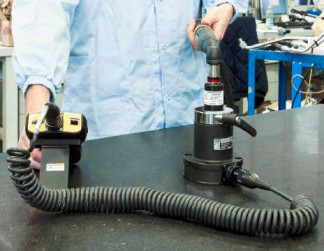

Рисунок 1 - Общий вид измерителей крутящего момента силы SRTT-B 10 - 13, SRTT 2500, SRTT 16000

Опломбирование измерителей крутящего момента силы SRTT-B 10 - 13, SRTT 2500, SRTT 16000 производится посредством нанесения защитной наклейки на крепёжный винт и стык корпусных деталей первичного преобразователя в нижней части корпуса.

Программное обеспечение

Измерители имеют встроенное программное обеспечение (далее - ВПО). ВПО предназначено для обеспечения взаимодействия узлов измерителей, проведения измерений, обработки, сохранения и экспорта измеренных величин.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер ПО), не ниже

1.00

Цифровой идентификатор ПО

-

Технические характеристики

Модификация

Диапазон измерений крутящего момента силы, Нм

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

SRTT-B 10 - 13

от 2 до 10

±0,5

SRTT 2500

от 250 до 2500

SRTT 16000

от 1600 до 16000

Таблица 3 - Основные технические характеристики первичных преобразователей

Модификация

Размер присоединительного

Г абаритные размеры (ДхШ*В), мм, не более

Масса, кг, не более

квадрата, мм (дюйм)

шестигранника,

мм

SRTT-B 10 - 13

12,7 (1/2)

-

88x80x80

1,6

SRTT 2500

-

38,1

200x200x190

15

SRTT 16000

-

63,5

280x280x260

45

Таблица 4 - Основные технические характеристики вторичных преобразователей

Наименование характеристики

Значение

Г абаритные размеры (ДxШxВ), мм, не более

209x105x37

Масса, кг, не более

1,7

Таблица 5 - Параметры электрического питания и условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от +10 до +35 от 10 до 75

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

/-)^sr\ + 10 %

220 -15 %

50±1

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Датчик крутящего момента силы

-

1

Вторичный преобразователь STanaliser, Stanaliser 6000 или STa6000

1

Соединительный кабель

-

1

Кабель сетевого питания

-

1

Руководство по эксплуатации

-

1

Поверка

осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».

Основные средства поверки:

- эталоны 1-го разряда по ГОСТ Р 8.752-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки Техническая документация «Atlas Copco BLM S.r.l.», Италия

Зарегистрировано поверок 15
Поверителей 3
