Государственный реестр средств измерений

Счетчики-расходомеры массовые Штрай-Масс, 70629-18

70629-18
Счетчики-расходомеры массовые Штрай-Масс (далее - счетчики-расходомеры) предназначены для измерений следующих параметров среды протекающей по трубопроводу:
Карточка СИ
Номер в госреестре 70629-18
Наименование СИ Счетчики-расходомеры массовые
Обозначение типа СИ Штрай-Масс
Изготовитель Общество с ограниченной ответственностью "Компания Штрай" (ООО "Компания Штрай"), г. Москва; Общество с ограниченной ответственностью "Нефтегазмассомер" (ООО "НГММ"), г. Москва
Год регистрации 2018
Срок свидетельства 23.03.2028
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики-расходомеры массовые Штрай-Масс (далее - счетчики-расходомеры) предназначены для измерений следующих параметров среды протекающей по трубопроводу:

-    массового и объемного расходов, массы и объема, плотности, температуры жидкостей;

-    массового расхода, массы и температуры газов.

Описание

Принцип действия счетчиков-расходомеров основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубе, совершающей поперечные колебания.

Счетчики-расходомеры состоят из вибрационного первичного преобразователя расхода (1111В) и электронного блока преобразователя ЭБП (далее - ЭБП).

ППВ представляет собой систему из двух петлеобразных измерительных трубок, катушки возбуждения и двух катушек индуктивности фиксирующих параметры движения трубок.

Колебания трубок возбуждаются на основной резонансной частоте системы, которая зависит от плотности протекающей среды. Функциональная зависимость резонансной частоты системы от плотности среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемая в процессе работы частота колебаний пересчитывается в значение плотности рабочей среды.

При движении среды через измерительные трубки возникают силы Кориолиса, которые тормозят колебательное движение первой по потоку половины трубки и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками.

Температура измерительных трубок определяется посредством чувствительного элемента - термосопротивления

1111В производит прямые измерения частоты и фазового смещения колебаний измерительных трубок, температуры измеряемой среды. Измеренные значения передаются в ЭБП.

ЭБП обеспечивает питание 1111В и обработку сигналов, поступающих от 1111В. Так же, при помощи встроенного модуля цифровой обработки сигналов осуществляет определение массового расхода, массы и плотности жидкости. При помощи встроенного ПО вычисляется объемный расход, объем измеряемой среды. ПО может осуществлять корректировку дополнительной погрешности измерений вызванной отличием температуры и давления в рабочих условиях от температуры и давления, при которых производилась калибровка 1111В.

ЭБП формирует частотный (0,01 - 10 кГц), токовый (4 - 20 мА) и цифровой (RS-485/Modbus RTU) выходные сигналы.

ЭБП выпускается в двух исполнениях: с ЖК-дисплеем и оптическими кнопками управления или без ЖК-дисплея и кнопок управления.

Конструктивно счётчик-расходомер выполнен так, что ЭБП может быть размещен непосредственно на корпусе 1111В (крепление выполняется на заводе-изготовителе), либо вынесен на расстояние до 3,0 м и закреплен на специальном кронштейне.

Счетчики-расходомеры соответствуют требованиями Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Счетчики-расходомеры выпускаются различных модификациях отличающихся исполнением ЭБП, типоразмерами, материалом изготовления. Модификация счетчика-расходомера описывается условным обозначением модели составленным по следующей схеме

ШМ- 1400-И-Ех - 1-020-Ф40-В-0.2-4.0МПа-3,0м - ЭБП-А-02-КВ2 - ХХХХХХХ

Общая часть    1111В    ЭБП Спец. исполнение

Общая часть:

ШМ- 1400-И-Ех I III 1 2 3 4

1    - Наименование счетчика-расходомера: Штрай-Масс - массовый кориолисовый;

2    - Модельный номер. Состоит из четырех знаков. Первые два обозначают типоразмер, два последующих код модификации.

3    - Вариант исполнения И- интегральное, Р - раздельное.

4    - Сертификация: Ех - взрывозащищенное, О - общепромышленное;

Часть ППВ:

1-20-Ф40-В-0.2-4.0МПа-3,0м I I I I I I I 5 6 7 8 9 10 11

5    - материал корпуса ППВ:

1    - сталь марки 12Х18Н10Т;

2    - сталь марки 03Х17Н14М3;

3    - титан ВТ1-0 (титановый сплава ПТ-7М) либо иной.

6    - Номинальный расход тонн/час (на воде при ДР на счётчике в 1 атм.):

0,5/5/20/50/100/300;

7    - Тип соединения:

ШК - штуцер с наружной резьбой (N - Ду в мм)

ФК - фланцевое соединение (N - Ду в мм)

8    - Диапазон температур измеряемой среды:

В - от минус 60 °С до плюс 180 °С С - от минус 60 °С до плюс 125 °С Г - от минус 60 °С до плюс 85 °С Н - от минус 60 °С до плюс 70 °С

9    - Класс точности по расходу (%): 0,2 либо иное

10    - Условное давление, PN, МПа:

1.6 / 2.5 / 4.0 / 6.3 / 10 / 25;

11    - Длина кабеля для подключения к ЭБП (определяется по Заказу).

Часть ЭБП:

ЭБП-А-02-КВ2 I I I I

12 13 14 15

12    - Наименование раздела шифра ЭБП

13    - Материал корпуса ЭБП: А - алюминий, С - нержавеющая сталь;

14    - Наличие ЖКИ с кнопками управления (01 с экраном и кнопками, 02 без экрана и кнопок)

15    - Тип кабельных вводов для подключения к внешним устройствам

Специальное исполнение счетчика-расходомера:

Х Х Х Х Х Х Х

I I I I I I I 16 17 18 19 20 21 22

16    - наличие или отсутствие датчика давления (1 - наличие, 0 - отсутствие);

17    - герметичное или негерметичное исполнение кожуха ППВ (1 - герметичное, 0 -не герметичное);

18    - наличие опции шифрования данных (1 - наличие, 0 - отсутствие);

19    - наличие модуля системы Глонасс (1 - наличие, 0 - отсутствие);

20    - наличие модуля беспроводной связи (1 - наличие, 0 - отсутствие);

21    - корпус ППВ заполнен азотом или воздухом (1 - азотом, 0 - воздухом) ;

22    - расположение фланцев 1 - параллельное корпусу прибора, 0 - перпендикулярное корпусу прибора.

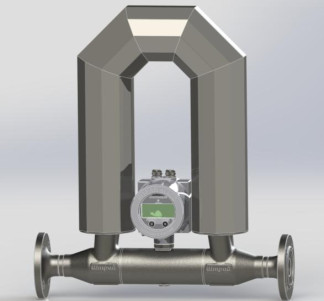

Общий вид счетчиков-расходомеров представлен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

А    A-А

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчиков-расходомеров

массовых Штрай-Масс

Программное обеспечение

Программное обеспечение счетчиков-расходомеров Штрай-Масс встроенное.

Программное обеспечение счетчиков-расходомеров (далее - ПО) реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных ППВ и ЭБП и значений сумматоров расхода.

ПО получает и обрабатывает информацию о параметрах потока и может отображать ее на дисплее ЭБП или передавать удаленным устройствам по различным каналам связи, а также реализует все сервисные функции, связанные с настройкой дополнительных функций счетчиков-расходомеров. Изменение ПО может быть произведено только специалистами предприятия-изготовителя. Изменение и дополнение функциональных и диагностических возможностей счетчиков-расходомеров, не влияющие на метрологические характеристики, вносимые изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО. При этом метрологическая часть ПО всегда остается неизменной. Идентификационные данные ПО приведены в Таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентиф икационное наименование ПО

ShM.V2-1.0617

Номер версии (идентификационный номер) ПО

Не ниже Ver 2.1

Цифровой идентификатор ПО

C02AB56E20509AFB3E233DCF7B47580DB467CA17DE3FD

9459799A861D8F6DCC9*

* - зависит от версии ПО, указывается в паспорте счётчика-расходомера

Защита ПО счетчиков-расходомеров Штрай-Масс от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.

Таблица 2 - Метрологические характеристики счетчиков-расходомеров

Наименование характеристики

Значение

Диаметр условного прохода, мм

от 10 до 150

Диапазон измерений массового расхода, т/ч

см. Таблицу 3

Пределы допускаемой основной относительной погрешности

измерений

-массы жидкости, %

-массы газа %

±0,2

±0.5

Пределы допускаемой основной относительной погрешности вычислений объема жидкости, %

±0,25

Диапазон измерений плотности, кг/м3

от 500 до 2000

Пределы допускаемой основной абсолютной погрешности измерений плотности, кг/м3

±1,0

Диапазон измерений температуры среды, °С

от -60 до +180

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±1

Диапазон рабочего давления измеряемой среды, МПа

от 0,1 до 25,0

Потеря давления на ППВ при номинальном расходе, МПа, не более

0,1

Выходные сигналы:

- частотно-импульсный масштабируемый (при наличии адаптера), Гц

от 0 до 10000

- аналоговый токовый, мА

от 4 до 20

- цифровой

RS-485 (Modbus RTU)

Таблица 3 - Диапазоны расхода и дополнительные погрешности измерений

Типоразмер

счетчика-

расходомера

Q . , т/ч

z^min ’

Qhom ,

т/ч

dQdon.T ,

(% от Qhom )/

оС

dpдоп.Т ,

(кг/м3)/

оС

dQdon.P

(% от расхода) / (кгс/см )

dpdon.P ,

(кг/м3)/ (кгс/см )

ШМ-1100

0,1

2,0

±0,000125

±0,015

Отсутствует

+0,058

ШМ-1200

0,25

5,0

±0,000125

-0,003

-0,029

ШМ-1400

1,25

25,0

±0,000125

-0,011

+0,0145

ШМ-1500

2,5

50,0

±0,000125

-0,025

+0,0029

ШМ-1800

5,0

100,0

±0,0002

-0,058

-0,145

ШМ-2500

15,0

300,0

±0,0002

-0,08

-0,18

Qmin - минимальный расход - величина измеряемого массового расхода, выше которого обеспечивается заявленная точность счетчика-расходомера в соответствии с Таблицей 1

Qhom номинальный расход - величина массового расхода жидкости (воды) при котором с потерей давления на расходомере не превышает 1 кгс/см2

dQdonT - дополнительная приведенная к верхней границе диапазона погрешность при

измерении расхода и количества в зависимости от разности температуры среды и температуры при корректировке нуля;

5рдопТ - дополнительная погрешность при измерении плотности в зависимости от разности температуры среды и температуры при калибровке плотности;

dQd0nP - дополнительная относительная погрешность при измерении расхода и количества в зависимости от разности давления среды в рабочих условиях и давления среды при калибровке;

dpд0Пр - дополнительная погрешность при измерении плотности в зависимости от разности давления среды в рабочих условиях и давления среды при калибровке плотности.

Типоразмер

счетчика-

расходомера

Масса, кг, не более

Диаметр условного прохода, DN, мм

Габаритные размеры без учёта фланцев, либо иных фитингов (длина/ширина/высота), мм, не более

ШМ-1100

12,0

10

250х170х350

ШМ-1200

20,0

20

300х170х500

ШМ-1400

35

40

600х170х800

ШМ-1500

50,0

50

610х200х850

ШМ-1800

140,0

80

900х270х1500

ШМ-2500

180,0

150

1400х540х1820

ЭБП-1

3,5

-

150x149x230

ЭБП-2

3,2

-

150x149x230

Масса и размеры указаны для 111J 12Х18Н10Т. Масса и размеры м из других материалов.

В, основные детали которых выполнены из стали марки огут отличаться от указанных при изготовлении ППВ

Таблица 5 - Общие технические характеристики счетчиков-расходомеров

Наименование

Характеристики

Значение

Условия эксплуатации:

Температура окружающей среды, °С

-    ШШ

-    ЭБП

Относительная влажность воздуха, при температуре плюс 35°С, %, не более

Атмосферное давление, кПа

от -50 до +125 от -40 до +701)

95

от 84 до 106,7

Параметры питания:

- напряжение, В

24,0±10 %

- потребляемая мощность, Вт, не более

15

Степень защиты от проникновения пыли, посторонних тел и воды

-    ПИВ

-    ЭБП (для исполнений -01 и -02)

IP67

IP65

Маркировка взрывозащиты

-    ПИВ

-    ЭБП (для исполнений -01 и -02)

1Ех ib IIC T6...T3 Gb Х 1Ех d [ib] IIC T6 Gb X

Назначенный срок службы, лет

20

Средняя наработка на отказ, ч

150000

1)ЖК может быть не читаем при температурах ниже минус 20 °С

Знак утверждения типа

наносится на маркировочную табличку методом гравирования, лазерной или иглоударной маркировки и на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

1

2

3

Счетчик-расходомер массовый

Согласно заказу

1 шт.

Паспорт

4213-001-30265144-2015 ПС

1 экз.

1

2

3

Руководство по эксплуатации

4213-001-30265144-2015 РЭ

1 * 1 экз.

Методика поверки

МП 208-004-2018

1 *

1 экз.

Комплект монтажных частей

Согласно заказу

-

Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес.

Поверка

осуществляется по документам:

МП 208-004-2018 «Инструкция. ГСИ. Счетчики-расходомеры массовые Штрай-Масс. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.02.2018;

МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»;

МИ 3151-2008 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой, в комплекте с поточным преобразователем плотности». Основные средства поверки:

-    вторичный эталон в соответствии с приказом Росстандарта от 07.02.2018 г. № 256, в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;

-    рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 с пределами допускаемой абсолютной погрешности ±0,2 °С;

-    рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002 с диапазоном значений соответствующим контрольным точкам при поверке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или в паспорт счетчика-расходомера.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4213-001-30265144-2015. Счетчики-расходомеры массовые Штрай-Масс. Технические условия

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденная

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
