| Номер в госреестре | 70631-18 |
| Наименование СИ | Система измерительная |
| Обозначение типа СИ | Локальная система управления воздушной компрессорной с блоком получения азота |
| Изготовитель | АО "Нефтеавтоматика", г.Уфа |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота» (далее - система) предназначена для непрерывного измерения силы постоянного тока и преобразования унифицированных аналоговых сигналов постоянного электрического тока в цифровой сигнал, сбора, обработки и регистрации измерительной информации и выдачи управляющих воздействий в аналоговой и дискретной форме.
Принцип действия системы основан на аналогово-цифровом преобразовании входных аналоговых сигналов от первичных преобразователей с последующей передачей данных на панель оператора для отображения и регистрации. Система используется для автоматизированного выявления и предотвращения нештатных ситуаций, а также для управления в реальном масштабе времени технологическим процессом и оборудованием.
Система обеспечивает выполнение следующих функций:
- сбор информации от первичных датчиков и преобразователей различных технологических параметров (в виде значения постоянного тока в диапазоне 4-20 мА);
- первичную цифровую обработку полученной информации;
- сравнение измеренных значений параметров контролируемого объекта с заданными пределами;
- регистрацию и запоминание измеренных значений;
- визуализацию и анализ текущей и накопленной информации в виде экранных форм на панели оператора;
- управление различным технологическим оборудованием.
Конструктивно система выполнена в виде двух металлических приборных шкафов: шкаф локальной системы управления (далее - шкаф ЛСУ), шкаф сдвоенной системы источников бесперебойного питания (далее - шкаф ИБП).
Шкафы установлены в блок-боксе воздушной компрессорной.
Шкаф ИБП предназначен для обеспечения системы гарантированным питанием 24В постоянного тока.
В шкафу ИБП установлено следующее оборудование:
- Блоки питания 20 А QUINT4-PS/1AC/24DC/20;
- Источники бесперебойного питания QUINT-UPS/24DC/20$
- Энергоаккумуляторы UPS-BAT/VRLA/24DC/38AH$
- Трансформаторы 3UI1 1000.
В состав шкафа ЛСУ входят следующие основные модули:
- модули аналогового ввода/вывода BMXAMI0810, BMXAMO0210 (регистрационный номер в Федеральном информационном фонде № 49662-12);
- резервируемые контроллеры Modicon M-580;
- модули дискретного ввода/вывода BMXDDI3202K, BMXDDO3202K;
- операторская панель, сенсорная, eMT3150A фирмы Weintek;
- устройства коммутации и защиты.
Обмен данными с внешними системами осуществляется по интерфейсу RS-485, протоколу MODBUS RTU.

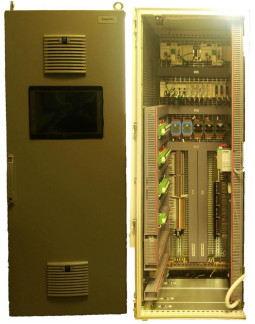

Вид системы представлен на рисунке 1.
Опломбирование отсека для карты памяти контроллера осуществляется при помощи свинцовой пломбы, установленной на контровочной проволоке, пропущенной через отверстия на корпусе отсека для карты памяти и на корпусе контроллера.
а) б) в)
Программное обеспечение (далее - ПО) системы включает в себя:
- ПО процессорного модуля ВМЕН582040 контроллера, разработанное с помощью специализированного пакета UnityPro L UNYSPULFUV1X, предназначено для конфигурирования и управления работой модулей ввода/вывода;
- ПО сенсорной панели оператора, разработанное с помощью специализированного пакета EasyBuilder Pro, предназначенное для визуализации информации о состоянии технологических параметров и оборудования, для управления технологическим процессом.
Метрологические характеристики системы нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО приведены в таблице 1. Защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита от несанкционированного доступа обеспечивается путем пломбирования отсека для карты памяти и применения замковых устройств на дверцах приборных шкафов системы.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентиф икационное наименование ПО | UnityPro L UNY SPULFUV1X | EasyBuilder Pro |
| Номер версии (идентификационный номер) ПО | V11.1 | V5.04 |
| Цифровой идентификатор ПО | не используется | |
Таблица 2 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура в помещениях, где установлено оборудование ЛСУ, °С | от +5 до +40 |
| - относительная влажность, % | от 20 до 80 |
| Параметры электропитания от сети переменного тока: | |
| Параметры электрического питания: - напряжение переменного тока, В | 380±38, при трехфазном переменном токе; 220±22, с раздельной фазой |
| - частота переменного тока, Гц | 50±2 |
| Потребляемая мощность, кВт, не более | 0,6 |
| Назначенный срок службы, лет, не менее | 10 |
| Режим работы ЛСУ | непрерывный. |
Таблица 3 - Основные метрологические характеристики системы
| Наименование измерительного канала | Диапазон преобразования входного сигнала | Пределы допускаемой абсолютной погрешности преобразования, (А)/ пределы допускаемой погрешности, приведенной к диапазону преобразования (у) |
| Избыточного давления | от 4 до 20 мА | у: ±0,14 % |
| Температуры | от 4 до 20 мА | у: ±0,2 % |
| Концентрации кислорода в азоте | от 4 до 20 мА | у: ±5,5 % |
| Концентрации кислорода | от 4 до 20 мА | у: ±0,45 % |
| Вибрации (виброскорости) | от 4 до 20 мА | у: ±15 % |
| Входных сигналов постоянного тока | от 4 до 20 мА | у: ±0,1 % |
| Выходных сигналов постоянного тока | от 4 до 20 мА | у: ±0,1 % |
| Температуры точки росы | от 4 до 20 мА | А: ±2,2 °C |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество (шт.) |
| Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота» | ЛСУ ВКС | 1 |
| Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота». Руководство по эксплуатации. | 2254.1527.01.160.45.100 РЭ | 1 |
| Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота». Руководство пользователя (оператора). | 2254.1527.01.160.45.100 ИЗ том 4.1 | 1 |
| Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота». Описание программного обеспечения. | 2254.1527.01.160.45.100 ПА том 7 | 1 |
| Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота». Описание математического обеспечения. | 2254.1527.01.160.45.100 ПБ том 6 | 1 |
| Методика поверки | НА.ГНМЦ.0159-17 МП | 1 |
осуществляется по документу НА.ГНМЦ.0159-17 МП «ГСИ. Система измерительная «Локальная система управления воздушной компрессорной с блоком получения азота». Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 14 апреля 2017 г.
Основные средства поверки:
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав системы;
- калибратор давления DPI-620 (регистрационный номер в Федеральном информационном фонде 16347-09);
- барометр-анероид метеорологический БАММ-1 (регистрационный номер в Федеральном информационном фонде № 5738-76);
- гигрометр психрометрический ВИТ-1 (регистрационный номер в Федеральном информационном фонде № 9364-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Нормативные документы, устанавливающие требования к системе измерительной «Локальная система управления воздушной компрессорной с блоком получения азота»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
