Анализатор размера частиц CPS DC 20000, 70633-18

Назначение

Анализатор размера частиц CPS DC 20000 (далее по тексту - анализатор) предназначен для измерения размеров дисперсных частиц в жидких средах.

Описание

Принцип действия анализатора основан на определении распределения частиц

по размерам посредством осаждения центрифугированием внутри вращающегося тарельчатого

диска с прозрачными стенками, заполненного жидкостью. Процесс осаждения стабилизируется

градиентом плотности, создаваемым внутри жидкости. Диаметр частиц D связан со временем

1/2

осаждения t простым соотношением D=K t , где K - коэффициент пропорциональности, зависящий от скорости вращения диска, от плотности и вязкости жидкости, которой он заполнен, а также от плотности анализируемых частиц. Точность определения размеров обеспечивается посредством использования перед каждым измерением калибровочного стандарта с известным размером частиц. Концентрация частиц каждого размера определяется посредством постоянного измерения оптической плотности жидкости у внешнего края вращающегося диска. По результатам этих измерений с помощью теории светового рассеивания Ми рассчитывается распределение частиц по размерам, которое в случае необходимости может быть преобразовано в распределение по площади поверхности.

Пломбирование средства измерения не предусмотрено.

Общий вид анализатора, обозначение места нанесения знака поверки представлены на рисунке 1.

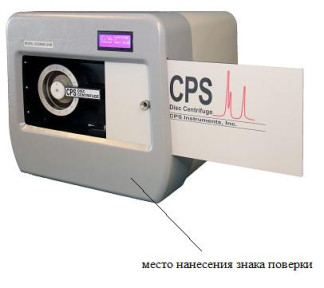

место нанесения знака поверки Рисунок 1 - Общий вид анализатора CPS DC 20000

Программное обеспечение

Управление прибором, прием и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным программным обеспечением.

Программное обеспечение осуществляет сбор и анализ всех данных о распределении частиц по размерам, хранение и вызов распределений, а также задаёт скорость вращения диска с учетом материала анализируемых частиц и диапазона определяемых размеров.

Программное обеспечение анализатора и результаты измерений защищены от случайных изменений, а также от изменений в результате несанкционированного доступа.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на корпус прибора.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 048.Р3-17 «Анализатор размера частиц CPS DC 20000. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «24» августа 2017 г.

Основные средства поверки:

Мера размера и счетной концентрации монодисперсных частиц ММР-05 (регистрационный номер 51911-12) Воспроизводимый размер монодисперсных частиц 5 мкм (номинальный) Пределы допускаемой относительной погрешности воспроизведения размера монодисперсных частиц ±10%;

Мера размера и счетной концентрации монодисперсных частиц ММР-10 (регистрационный номер 51911-12) Воспроизводимый размер монодисперсных частиц 10 мкм Пределы допускаемой относительной погрешности воспроизведения размера монодисперсных частиц ±10%;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель анализатора (место нанесения указано на рисунке 1).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к анализатору размера частиц CPS DC 20000

ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
