| Номер в госреестре | 70635-18 |
| Наименование СИ | Приемники-уловители для аппарата |
| Обозначение типа СИ | АКОВ |
| Изготовитель | ЧАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Приёмники-уловители для аппарата АКОВ (далее - приёмники) предназначены для измерений объема воды в нефтепродуктах, пищевых и других продуктах.
Принцип действия приёмников основан на заполнении их жидкостью при ее улавливании в процессе отгонки (дистилляции). По отметкам шкалы определяют объём жидкости.
Приёмники представляют собой вертикальную прямую цилиндрическую трубку (корпус) со скругленной или зауженной запаянной нижней частью из лабораторного стекла группы ХС3 по ГОСТ 21400-75. Верхняя часть основной трубки (корпуса) приёмника заканчивается шлифованной горловиной по ГОСТ 8682-93, предназначенной для соединения с холодильником, входящим в состав аппарата АКОВ. На основную трубку (корпус) приемника нанесена шкала для измерения объёма жидкости. Ниже верхнего конуса и выше оцифрованной части в корпус приёмника под углом 60 ° вниз от горизонтали впаяна отводная трубка с керном по ГОСТ 8682-93 на конце для соединения с колбой. Диаметр впаянной трубки приблизительно равен диаметру основной трубки приёмника со шкалой. Впаянная трубка изогнута таким образом, чтобы её продольная ось симметрии была параллельна оси корпуса приёмника. Наличие бокового отвода под углом к вертикальной основной трубке приёмника обеспечивает в процессе дистилляции непрерывное прохождение паров исследуемой жидкости через приёмник и улавливание паров воды запаянной вертикальной трубкой приёмника.
Приемники выпускаются вместимостью 5, 10 и 25 мл. Приёмники вместимостью 10 мл изготовляют двух исполнений (исп.1 и исп. 2), которые отличаются между собой формой градуированной части и способом нанесения шкалы. На приёмниках вместимостью 5 мл, 10 мл исп.2, 25 мл шкала равномерная, на приёмниках вместимостью 10 мл исп.1 шкала неравномерная. Приёмники вместимостью 10 мл исп.1 выпускаются для трёх диапазонов измерений.

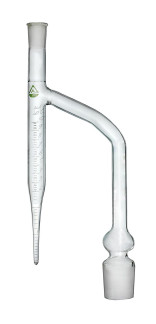

Общий вид приёмников-уловителей представлен на рисунке 1.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | 5 для АКОВ-5 | 10 исп. 1 для АКОВ-10 | 10 исп. 2 для АКОВ-10 | 25 для АКОВ-25 | ||
| Диапазон измерений, мл | от 0 до 5 | от 0 до 0,3 | от 0,3 до 2,0 | от 2,0 до 10,0 | от 0 до 10,0 | от 0 до 25,0 |
| Цена деления, мл | 0,1 | 0,03 | 0,1 | 0,2 | 0,1 | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений объема, мл | ±0,05 | ±0,03 | ±0,10 | ±0,20 | ±0,10 | ±0,10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | 5 для АКОВ-5 | 10 исп. 1 для АКОВ-10 | 10 исп. 2 для АКОВ-10 | 25 для АКОВ-25 | ||
| Диапазон измерений, мл | от 0 до 5 | от 0 до 0,3 вкл. | св. 0,3 до 2,0 вкл. | св. 2,0 до 10,0 | от 0 до 10,0 | от 0 до 25,0 |
| Габаритные размеры, мм, не более: -высота | 270 | 270 | 350 | |||
| -длина | 95 | 100 | 95 | |||
| -ширина | 40 | 40 | 40 | |||
| Масса, г, не более | 50 | 70 | 65 | 90 | ||
| Срок службы, лет | до физического разрушения | |||||
наносится на паспорт методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Приёмник-уловитель для аппарата АКОВ | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 208-048-2017 | 1 экз. |
| Упаковка | групповая/индивидуальная |
осуществляется по документу МП 208-048-2017 «ГСИ. Приёмники-уловители для аппаратов АКОВ. Методика поверки», утверждённому ФГУП «ВНИИМС» «23» октября 2017 г.
Основные средства поверки:
- весы класса точности специальный (I) по ГОСТ Р 53228-2008;
- меры вместимости 1 разряда по ГОСТ 8.470-82 (пипетки или бюретки).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Применяется метод прямых измерений.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
| Зарегистрировано поверок | 181 |
| Поверителей | 8 |
| Актуальность данных | 16.09.2024 |
