Весы электронные лабораторные неавтоматического действия Excellence Precision, 70643-18

Назначение

Весы электронные лабораторные неавтоматического действия Excellence Precision (далее -весы) предназначены для измерения массы при статическом взвешивании.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания; а также для поверки (калибровки) гирь при условии соответствия среднего квадратического отклонения и цены деления требованиям разделам 4 и 5 ГОСТ 8.021-2015.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

-    устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    совмещенные устройство установки нуля и уравновешивания тары (4.6.9);

-    устройство тарирования (выборки массы тары) (Т.2.7.4);

-    устройство предварительного задания массы тары (T.2.7.5);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-    устройство индикации отклонения от нуля (п.4.5.5.);

-    полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

-    обнаружение промахов (4.13.9);

-    цифровым показывающим устройством с отличающимся делением (Т.2.5.4);

-    взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1).

Весы выпускаются в разных модификациях, отличающихся:

-    метрологическими характеристиками взвешивающего модуля;

-    конструктивным исполнением модуля терминала.

Обозначение модели весов складывается из позиций:

X[X1][X2](D5)[X3] (DR)(N)[/A], где

-    X1 - условное обеспечение модификация модуля терминала: PR, SR;

-    X2 - условное обозначение взвешивающего модуля: 204, 404, 504; 303, 603, 1203, 3003, 5003, 6003, 1202, 2002, 4002, 6002, 8002, 10002, 15002, 20002, 4001, 6001, 8001, 10001, 16001, 32001, 64001, 16000, 32000, 64000;

-    D5 - (при наличии) обозначает, действительную цену деления шкалы (d = 5 мг);

-    X3 - условное обозначение размера платформы весов: S, L;

-    DR (при наличии) условное обозначение, весов имеющих дополнительный плавающий точный диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;

-    N - (при наличии) условное обозначение весов с d = 1 мг без ветрозащитного кожуха;

-    А - обозначает соответствие требованиям ГОСТ OIML R 76-1-2011.

Весы имеют следующие режимы работы, не связанные со взвешиванием (4.20):

-    счетный режим;

-    суммирование;

-    формулирование;

-    статистическая обработка;

-    вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB (1 USB устройство, 3 USB хост), один Ethernet (RJ45) для автоматического протоколирования результатов

в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

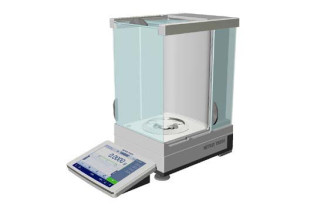

Общий вид весов показан на рисунках 1а-1д.

Рисунок 1а - Общий вид весов с действительной ценой деления d=0,1 мг; Условное обозначение взвешивающего модуля: 204, 404, 504

Условное обозначение взвешивающего модуля: 1202, 2002, 4002, 6002, 8002, 10002

Рисунок 1д - Общий вид весов с действительной ценой деления d=0,1 г;

Условное обозначение взвешивающего модуля: 4001, 6001, 8001, 10001, 16001, 32001, 64001

Рисунок 1е - Общий вид весов с действительной ценой деления d=1 г; Условное обозначение взвешивающего модуля: 16000, 32000, 64000

Идентификационные маркировки и защитные пломбы

Схема нанесения идентификационных маркировок и защитных пломб на весы представлены на рисунке 2.

Вид сверху

ЕЕ]

А1«I

АГП

Рисунок 2 - Схема пломбировки от несанкционированного доступа и маркировки весов

На рисунке 2 использованы следующие обозначения:

А - защитная пломба:

На маркировочном шильдике указана следующая информация:

1.    Номер в Государственном реестре средств измерений РФ;

2.    Класс точности по ГОСТ OIML R76-1-2011;

3.    Знак утверждения типа;

4.    Евразийское соответствие;

5.    Наименование модели;

6.    Заводская маркировка /A указывающая на соответствие конструкции весов и встроенного

программного обеспечения требованиям ГОСТ OIML R76-1-2011;

7.    Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

8.    Максимальная и минимальная нагрузка в виде: Max, Min;

9.    Поверочный интервал весов: e;

10.    Действительная цена деления шкалы: d.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.

ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню ПО модуля терминала.

Идентификационные данные ПО приведены в таблице 1. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Таблица 1 - Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические характеристики

Таблица 4 - Масса и габаритные размеры

Знак утверждения типа

наносится на маркировочный шильдик, расположенный на взвешивающем модуле весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность

Руководство по эксплуатации

Поверка

1 экз.

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны первого, второго разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация фирмы «Мettler-Тoledo GmbH», Швейцария
