| Номер в госреестре | 70646-18 |
| Наименование СИ | Датчики динамического давления |
| Обозначение типа СИ | ICP мод. 102М276 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики динамического давления ICP модели 102М276 предназначены для измерений переменного давления.
Принцип действия датчика динамического давления ICP модели 102М276 (далее датчик) основан на использовании прямого пьезоэлектрического эффекта. На торце датчика расположена мембрана, за которой расположен кварцевый пьезоэлемент. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым пьезоэлементом. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается через разъем датчика на вход усилителя сигнала. Усилитель преобразует заряд, поступающий от датчика, в сигнал по току или напряжению.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевый пьезоэлемент. К кварцевому пьезоэлементу приварены электроды, передающие электростатический заряд на вход усилителя сигнала, сигнал с которого поступает на разъем.
Съем сигнала с датчика производится с помощью электрического разъема, имеющего резьбу. Корпус датчика герметичен.
Пломбирование датчика не предусмотрено.

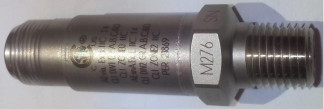

Внешний вид датчика динамического давления ICP модели 102М276 приведен на рисунке 1.
Рисунок 1 - Внешний вид датчика динамического давления ICP модели 102М276
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуд переменных давлений, кПа | от 15,0 до 344,8 |
| Диапазон измерений частот переменных давлений, Гц | от 0,5 до 10000 |
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/кПа | 14,5 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±15 |
| Неравномерность амплитудно-частотной характеристики, %, не более | 5 |
| Нелинейность амплитудной характеристики, %, не более | 5 |
| Пределы допускаемой основной относительной погрешности измерений амплитуд переменных давлений, % | ±10 |
| Собственная резонансная частота, кГц, не менее | 60 |
| Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±1,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 40 до 80 от 96 до 104 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Чувствительность к вибрационному ускорению, кПа/(м/с2), не более | 0,035 |
| Максимальное допускаемое переменное давление, кПа | 6895 |
| Напряжение питания, В | от 22 до 28 |
| Постоянный ток питания, мА | от 2 до 20 |
| Выходное сопротивление, Ом, не более | 100 |
| Электрическое сопротивление изоляции, МОм, не менее | 100 |
| Время непрерывной работы, ч, не менее | 24 |
| Габаритные размеры датчика, мм, не более диаметр основания длина | 12,0 69,0 |
| Масса датчика, г, не более | 75,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -54 до +121 98 от 60 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | Ex nA II T4 X |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик динамического давления ICP | 102М276 | 1 шт. |
| Кабель (по заявке потребителя) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2520-075-2017 | 1 экз. |
осуществляется по документу МП 2520-075-2017 «Датчики динамического давления. ICP модели 102М276. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 ноября 2017 г.
Основные средства поверки:
- эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, диапазон измерений импульсного давления 1 -105-1 -106 Па, не исключенная систематическая погрешность не превышает 3-10" ;
- эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М, из состава ГЭТ 131-81, диапазон измерений амплитуд импульсного давления 1 -104-25 -106 Па, неисключенная систематическая погрешность не превышает 3-10" .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений
2 7 14
переменного давления в диапазоне от1-10 до 2,5-10 Па для частот от 5-10" до 1*10 Гц и длительностей от 1 до 10-5 до 10 с при постоянном давлении до 5-106 Па
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация фирмы «PCB Piezotronics Inc.», США
