| Номер в госреестре | 70647-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | ОАО "Верхневолжскнефтепровод" Великолукский завод Транснефтемаш", г.Великие Луки |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра с плоскими днищами, двумя смотровыми люками, замерным устройством, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.
Резервуары РГС-20 (17+3) имеют внутреннюю перегородку, делящую их на две секции. Места расположения резервуаров приведены в таблице 1.

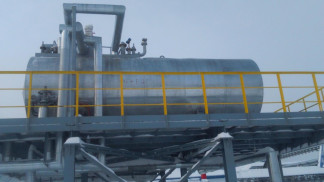

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-20 (17+3)
Пломбирование стальных горизонтальных цилиндрических резервуаров РГС- 20 (17+5) не предусмотрено.
Таблица 1
| Заводской номер | Места расположения резервуаров |
| 245 | Томская область, НПС «Первомайка» |
| 246 | |
| 250 | Томская область, НПС «Орловка» |
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 20 |
| Номинальная вместимость секции 1, м3 | 17 |
| Номинальная вместимость секции 2, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,25 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 (17+3) | 3 шт. |
| Паспорт резервуара | РГС-20 (17+3) | 3 шт. |
| Г радуировочная таблица | РГС-20 (17+3) | 3 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РГН (регистрационный номер 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая Р10У3К (регистрационный номер 35279-07), метрологические характеристики: диапазон измерений от 0 до 10 м, класс точности 3;
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98), метрологические характеристики: диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой относительной абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль 156 (регистрационный номер 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3)
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
