| Номер в госреестре | 70657-18 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | ЗАО "Завод емкостного и резервуарного оборудования", г.Среднеуральск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 № 420 расположен: Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ-Югра, Нижневартовский р-он, АО «Самотлорнефтегаз», Белозерный центральный товарный парк.

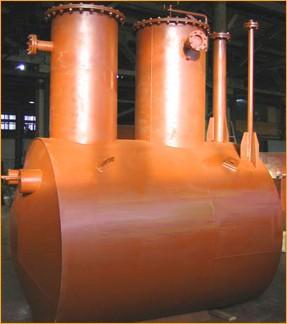

Общий вид резервуара стального горизонтального цилиндрического представлен на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина цилиндрической части, мм, не более | 3800 |
| Внутренний диаметр, мм, не более | 2000 |
| Средний срок службы, лет | 20 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3249-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23307-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06688.
МИ 3242-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23207-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06687.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
